Гена, Ты Будешь Жить!

[Nikey]

Всем привет...

Напомню, у меня двухлитровый пыж с ручной КПП.

Короче... стал меня раздражать моргающий свет. Причём стал моргать всё чаще и чаще (когда движок работает). Ясное дело, раз моргает - значит прыгает напруга. Ну а раз прыгает напруга, значит виноват генератор. Ну что Геннадий... настало твоё время!

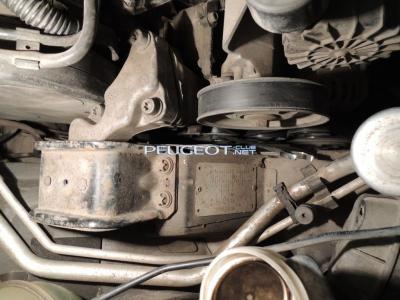

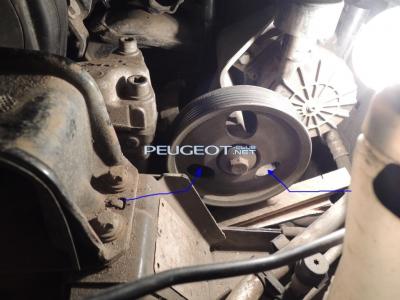

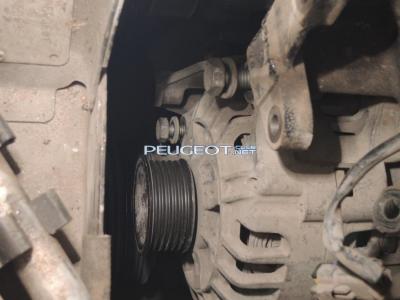

Обязательно скидываем с аккума плюсовую клемму и ключом на 16 (хвранцузы, мать их так!!!) ослабляем ролик-натяжитель ремня, вращая его против часовой стрелки:

Ключей на 16 очень желательно иметь 2 штуки - один держит ролик, а другим спокойно работай.

Ремень ослаблен. Рисуем на ём стрелку, чтоб не перепутать направление вращения, ибо старому ремню в обратную сторону крутиться нельзя (западло).

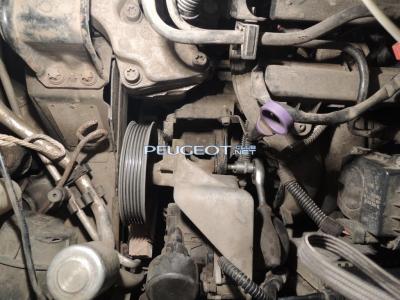

Суём шестигранник вот в эти дырки в колёсике и откручиваем 2 болтика:

наклоняем конструкцию на себя и откручиваем третий болтик ключом на 13:

В результате открученную хренатень:

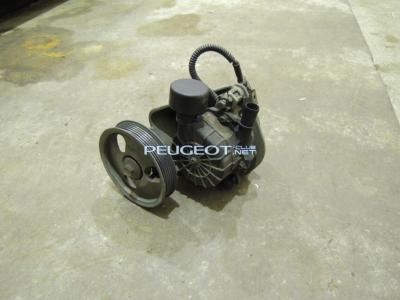

откладаем в сторонку и...

ВОТ ОН!!! красавчик по имени VALEO:

Гена держится на четырёх болтах на 16. Все они прекрасно откручиваются обыкновенным накидным ключиком на 16 (можно и на 17).

Передние болты - обычные, а вот задние - конусные:

Я так понимаю, когда гену прикручиваешь на место, сначала затягиваешь задние конусные, а тока потом - передние обычные.

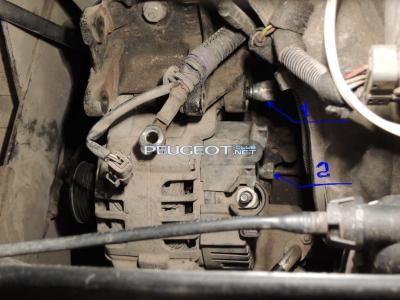

Да, кстати, забыл сказать, чтоб открутить генке нижний передний болт, придётся откручивать (тоже ключом на 16) вот эту хренатень:

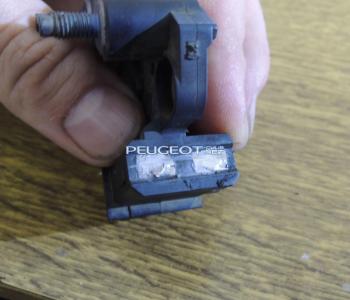

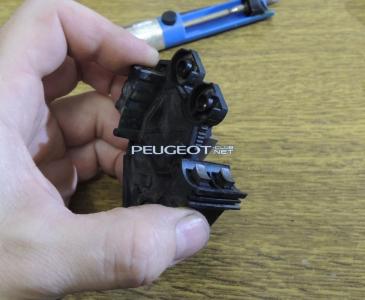

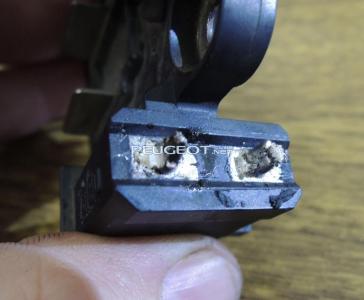

Далее... ключиком на 7 снимаем генке пластмассовую крышечку, потом реле регулятор и что мы видим... Щётки прогрызли коллектор чуть ли не на миллиметр, а сами они едва касаются колец (особенно верхняя):

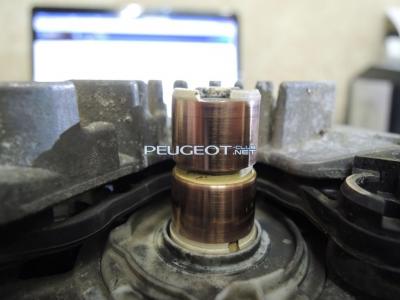

Что делать... Ну, во-первых, зажимаем в патрон дрели звёздочку. Нарезаем полоски наждачки (сухая 250) штук 5, длиной где-то 10см, шириной 1см. Оборачиваем наждачкой одно кольцо коллектора и дрелью крутим ротор. Чем больше обороты тем лучше. Я крутил на максимальных 3000 об/мин. Несмотря на глубокие борозды наждачка прекрасно справляется с делом. 10 минут и коллектор приобретает вот такой вид:

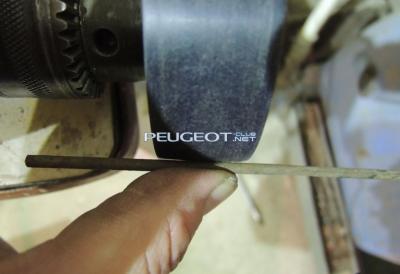

Хотелось бы сказать - шлифовка коллектора таким способом получается дешёвой, простой и довольно качественной. Биения после этой процедуры есть, но я думаю они не критичны. Глазу, как не присматривайся, они абсолютно не видны! Узнать о них можно только крутанув ротор и подставив... гвоздик или палочку. На мой взгляд биения где-то в пределах пару-тройку соток. За счет того что наждачка оборачивает кольца - их поверхность автоматически получается прямой, хотя этого и не особо нужно. Самое главное это свести к нулю осевые биения!, а к поверхности щетки уж сами притрутся.

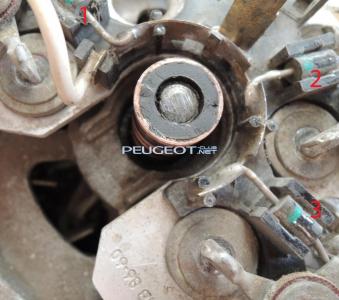

Тоненькая полосочка на верхней медяшке осталась. Я её не стал убирать до конца т.к. меня смутила вот эта вещь:

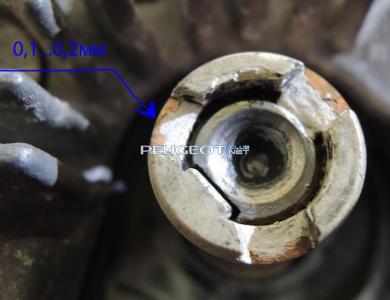

толщина кольца в узких местах стала всего 0,1...0,2мм! Как то маловато... но если сравнивать с геной от зубилы то там ещё тоньше...

Ладно... далее для надёжности пропаиваем все шесть концов обмотки статора нашего шестифазного гены:

Шучу, гена трёхфазный.

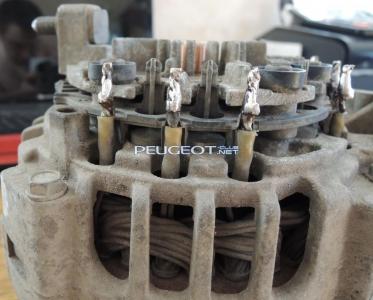

На фотке видно что как изгальнулись буржуи. Три диода они зафигячили в корпус гены, а три - в диодный мост. Концы диодов впрессованных в корпус они контактной сваркой прихреначили к диодному мосту. В итоге геморрой - случись что с диодами, диодный мост без болгарки не сымешь, а если сымешь, то без паяльника не поставишь.

Кстати, заметьте - три дополнительных диода увеличивающих халявную мощь гены за счёт третьей гармоники буржуй не впаяли. Экономисты хреновы. На наших тазиках диоды есть:

Ну а теперь настала очередь регулятора напруги и его щёток...

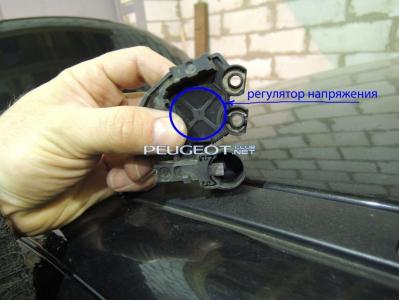

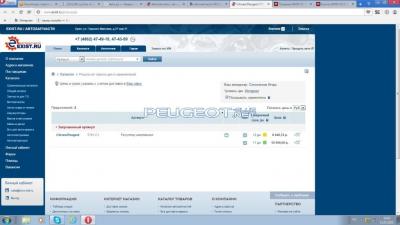

Итак.. регулятор напруги. Хотел было заказать на магазине, НО:

:laugh2:

смешная цена остановила (март 2015). Не хило Обама долларами торгует.

за какую-то срань 8-10 килорублей... не понимаю...



Отдираем ногтями резиновую блямбу с тыльной стороны щеток:



и болгаркой аккуратненько стачиваем почти до поверхности вот эти рога, которые держат щётки:



тыркаем паяльником в этих местах, плавя олово и в результате:

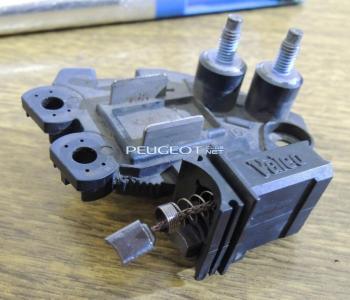

щетка спокойно выскакивает.

Забыл сказать - на этой фотке крышечка защищающая коллектор от грязи, уже снята. Снимал я её аккуратно постукивая по ней пассатижами и одновременно нажимая на щётки. В принципе ничего сложного.

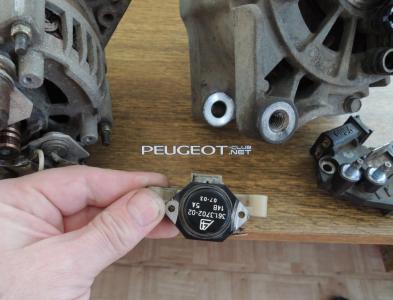

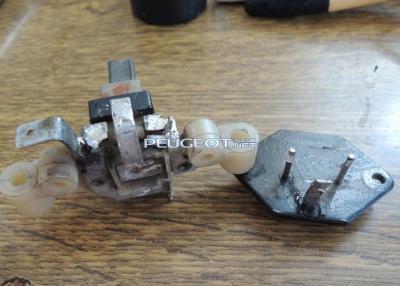

Далее берём зубильный регулятор (100...150 руб., март 2015) и аккуратно дербаним его по такому же принципу:

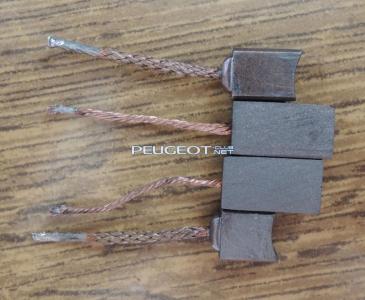

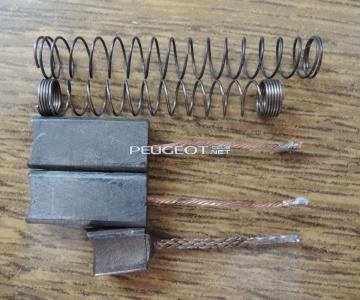

Щётки, как видим, немножко велики (нижняя пружинка с VALEO, верхняя - зубильная):

но зато качество то что надо! Велики - не малы.



Десять минут работы с наждачкой на ровной поверхности и получаем щётки нужного размера:

Кто-то может не удержаться от соблазна пойти в хозмаг и подобрать щётки от болгарки нужного размера, но делать этого КАТЕГОРИЧЕСКИ НЕЛЬЗЯ! Щетки от болгарки не держат ток! У них к тому же очень большое сопротивление. Даже от 5 ампер (обыкновенная галогенка) они мгновенно нагреваются до 100 градусов и начинают жутко вонять эпоксидкой. Щётки из зубильного регулятора напруги спокойно выдерживают этот ток так же как и родные VALEO. Я сам сравнивал. Кстати очень хочу отметить что на нагрев щёток сильно влияет площадь их контакта и сила прижатия. Чем больше поверхность и сила прижатия тем лучше! Если силы не достаточно, то в результате нагрева щётки мигом пропилят коллектор! Мало того что пропилят, от нагрева его может покорёжить и как результат - биения. А биения это пипец.



В общем, длина щёточной проводянки от щётки до места впайки должна быть 2,5 см. Длину самих щёток я сделал 12 мм., но, пожалуй, можно и побольше - можно и 15 мм.

Вставляем щётки на место. Припаиваем. Регулятор готов:

Тут на фотке грязеотражающая крышечка уже одета, но одевать её нужно ПОСЛЕ установки регулятора на генератор, иначе щётки не дадут поставить регулятор на место. Чтоб крышечку поставить на место придётся ей выломать лишние перегородочки. Аккуратно! пластмасса хоть и термостойкая, но зато очень хрупкая.

Ну вроде всё... Ставим генку на место.

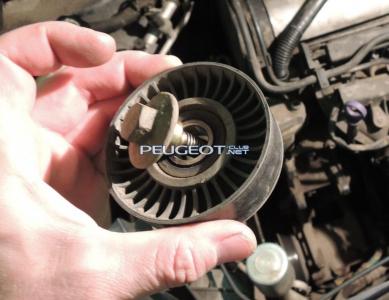

Заодно попутно с помощью наждачки и дрели поправим паразитный ролик:



придав ему слегка бочкообразную форму:

Возможно кто-то может испугаться его формы, типа наоборот тут нужны бортики!, но уверяю вас именно на бочкообразном ролике происходит самоцентрация ремня! А бортики ремень легко перескакивает. Поверьте уж мне. Помнится ещё в детстве на старинном разобранном батином майфуне КОМЕТА 202 (бобинник) я ставил подобные эксперименты. Там у моторчика ось бочкообразная. Пасик сбиваешь пальцем, а он все равно на место становится как намагниченный. Помню здорово меня это удивляло.

Ну... вроде всё...

Как всегда, спасибо за внимание. Надеюсь мой опыт кому-то будет полезен.

Да... забыл сказать - сразу сильную нагрузку (особенно на маленьких оборотах!) на генератор давать нельзя. Нужно чтоб щётки притёрлись. Для этого можно погонять генку либо дрелью, либо установить и покрутить подольше БЕЗ НАГРУЗКИ, А то после ремнота пятно контакта щёток с коллектором ну больно маленькое.
