Установка Оригинального Усилителя Jbl

[Dancer]



Кто нить на рестайле и дорестайле может зафотать черную колодку усилка? Чтобы видно было цвет проводов.. и их кол-во..

Прошел год   , а вос и ныне там) Други помогайте, устал уже с этим усем возится!

Нужно еще для полного счастья фото разъема от 407, чтоб наверняка)

[serzh1980]

Можно конечно попробовать вскрыть.. и электронщику показать.. что б  понять где вход питалова а где аудио..

[serzh1980]

может я вскрою.. коробульку.. отфотаю.. выложу сюда..  сравнишь внутрянку.. гланое по питолову его правильно законнектить.. дальше методом аккуратного научного "ТЫКА" можно будет выяснить куда вход подавать.

Изменено 9 февраля, 2016 пользователем serzh1980

[Сергей_607]

Провода которые идут на вход, должны быть по идеи экранированные ( если разобрать усилитель, то скорее всего эту группу будет легко отличить от выходов на колонки).

[serzh1980]

Провода которые идут на вход, должны быть по идеи экранированные ( если разобрать усилитель, то скорее всего эту группу будет легко отличить от выходов на колонки).

Серёга.. тут даже у меня закралось сомнение в правильном кол-ве проводов в черном разъеме ..что в усь втыкаются.. т.к. усь брал отдельно, а провода отдельно..  так что вскрытие по ходу предстоит не минуемое..

выходы на колонки - тут всё понятно- они все по белому разъему.. вопрос что и как подать на черный разъем.. и все ли провода есть в данной фишке..

Никто сфотать не хочет разъем черный?

[Сергей_607]

Я просто смотрю, у вас тут такая дискуссия

[serzh1980]

Я просто смотрю, у вас тут такая дискуссия

Да вот..два уся оригинала лежат.. у меня  дорест и после рест (точнее с 407) у  Dancer

Вот и думаем как вкорячить.. и как подключить))

[serzh1980]

@Dancer, нашел рест версию..схему.. тебе пригодится.. если разберешся..

 и от 407..полистай..

Схема подключения динамики-усилитель-магнитола 607 рестайл (2).pdf

Wi_Fi_for_VF36JXFVJ21521800.pdf

[Dancer]

@Dancer, нашел рест версию..схему.. тебе пригодится.. если разберешся..

 и от 407..полистай..

на этих схемах провод управления приходит от одинаковых контактов, из уся в магнитолу. Надо черную фишку смотреть у других коллег по цеху!

[serzh1980]

судя по схеме контакт 7 это + а 8 это зёма.Ремоут 15. См на разъем на самой черной фишки от уся - цифры есть . Сходится?

[Dancer]

Друг, электронщик говорит тащи магнитолу, будем разбираться с черной фишкой, также после телекодировки будет понятно какой разъем переходит в линейный выход! Кстати наши усилки легко разбираются, когда разберешь по бокам, открути еще 4 самореза с противоположной стороны от входов, корпус цельный, плата вытаскивается со стороны белой фишки на себя, увидишь на плате 4 кругляша, я думаю что так же все! Мой усилитель щас у электронщика, по питанию говорит разобрался!

[serzh1980]

Друг, электронщик говорит тащи магнитолу, будем разбираться с черной фишкой, также после телекодировки будет понятно какой разъем переходит в линейный выход! Кстати наши усилки легко разбираются, когда разберешь по бокам, открути еще 4 самореза с противоположной стороны от входов, корпус цельный, плата вытаскивается со стороны белой фишки на себя, увидишь на плате 4 кругляша, я думаю что так же все! Мой усилитель щас у электронщика, по питанию говорит разобрался!

я разобрал вчера.. короче.. как ни странно- но фиолетовый у меня звониться на корпус.. т.е. масса .. а зеленый тогда выходит +.. что - то нескладушка какая-то..

да.. и главное пасту нужно.. под транзисторы.. новууую.

[serzh1980]

И так- в наличии усилок - дорестайл. И схема к нему исключительная(отличается от после рестайла и от пежо 407).

Схема дорестайла:

drawing.pdf

[serzh1980]

Друг, электронщик говорит тащи магнитолу, будем разбираться с черной фишкой, также после телекодировки будет понятно какой разъем переходит в линейный выход! Кстати наши усилки легко разбираются, когда разберешь по бокам, открути еще 4 самореза с противоположной стороны от входов, корпус цельный, плата вытаскивается со стороны белой фишки на себя, увидишь на плате 4 кругляша, я думаю что так же все! Мой усилитель щас у электронщика, по питанию говорит разобрался!

Какой итог по питанию? 7+ / 8-  а ремоут 15 ? Или 1?

[serzh1980]

Всё.. разобрался.. Благодаря Игорю под ником        Bacilla.

Завтра-час истины)) Если не запалю усю..  значит перерисую схему на итоговую с указанием номеров на фишках этого злостчастного усилителя.



Первначальное мое мнение по переписке выше - не верное!!! Питание на усилитель приходит везде одинаково (что на 607 дорис, что на после рестайл, что на 407) только с разных блоков и предохранителей идет. Аудио сигнал с магнитолы в усилок тоже идентично.

     ждите продолжения..

[Dancer]

Всё.. разобрался.. Благодаря Игорю под ником        Bacilla.

Завтра-час истины)) Если не запалю усю..  значит перерисую схему на итоговую с указанием номеров на фишках этого злостчастного усилителя.



Первначальное мое мнение по переписке выше - не верное!!! Питание на усилитель приходит везде одинаково (что на 607 дорис, что на после рестайл, что на 407) только с разных блоков и предохранителей идет. Аудио сигнал с магнитолы в усилок тоже идентично.

     ждите продолжения..

ждем ждем! я пока еще не носил магнитолу к другу, времени просто нету(

[serzh1980]

Подключил.Не сжег. И проверил все каналы на вход и выход. :-).

Вход в усю черный разъем:

Пишу по нумерации на разъеме.

1) Плюс с аккума или бси

2)неиспользуется

3)вход.канал.

4)вход.канал.

5)вход.канал.

6)вход.канал.

7)remout

8)минус/земля

9)плюс- дубль контакта 1

10)неиспользуется

11)вход.канал с контактом 3

12) вход канал с контактом 4

13) вход канал с контактом 5

14) Вход канал с контактом 6

15)-по схеме идет с магнитолы- но он не ремоут(на кой он я не понял).

16) минус - дубль канала 8



Белый разъем-выходы с уся:

1-9-высокие

2-10-высокие

3-11- фронт

4-12-фронт

5-13-тыл

6-14-тыл

7-15-саб

8-16- саб.

На счет какой канал подавать на какой вход уся- тут первые два лево и право перед и соответственно вторые два это задние.

[Dancer]

Сегодня было два вопроса решено, активировали чейнджер и перевели телекодировку магнитолы на линейные выходы, все прошло успешно! Осталось донести магнитолу до электронщика и все встанет на свои места)

[serzh1980]

Сегодня было два вопроса решено, активировали чейнджер и перевели телекодировку магнитолы на линейные выходы, все прошло успешно! Осталось донести магнитолу до электронщика и все встанет на свои места)



Как активировал(какая магнитола)?

И ещё вопрос... нашел или нет .. или ещё что придумал по недостающим проводам в коннекторах.. у меня на вход нехватает трех пар проводов.. вот чешу репу что может туда подойти..сам разъем разобрал.. если надо могу описать процедцру.. чтоб не сломать защелки - стопоры..в нем..

[Dancer]

У меня там тож беда с разъемом, электронщик сказал попробуем приколхозить, паять к плате не хочется! Магнитола RD3 SIMENS VDO 01. А разъем, я так понимаю фишки, которые если сломать то нигде уже не достать)))

Как только у электронщика и у меня звезды сойдутся, все поставим! Что то у меня сомнения появились что при телкодировке на RD3 магнитолах выход на колонки меняется на линейный выход, проверим, думаю что С1 это усилок.

[serzh1980]

на моей 100% RM2 - выход на колонки становиться низкоуровневым..

[Dancer]

на моей 100% RM2 - выход на колонки становиться низкоуровневым..

А колонки перестают при этом играть?

[Dancer]

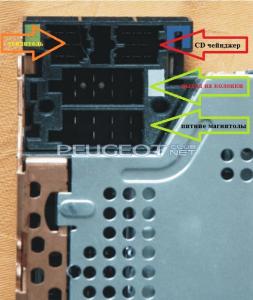

так выглядит у меня магнитола с обратной стороны, картинку слямзал в интернете  , но расписал что и как, как и писал ранее надо понять, выход на усилок задействован или как у других моделей это выход на колонки!

[serzh1980]

А колонки перестают при этом играть?



Естественно.. у меня сейчас схема подключения без уся - белый разъем фигачит на колонки.  Переключаем в режим HI-FI и усё.. тишина в колонках..

у меня нет выхода на усь.. в моей древней RM2.. т.к. у тебя он есть.. тут хз.. нужно схему твоей головы искать.. т.к. логично, что  усь..тыкается в разъем уся..

нашел кое что.. но вот уся разъем что-то не используется.. так что по ходу .. низкоуровневый скорее всего будет у тебя с белого разъема..  А тот 6-ти пин разъем нихига не выход на усь.

Давай если у меня время будет..сделаю у сбя переключение.. и послухаю на колонках.. наверняка хоть очень-очень слабенько но будет слышно.. хотя не факт.. динамики то мощные..

Можно подключить магнитолу, всё в режим работы с усем переключить(что у тебя я так понял уже сделано) - и снять с белого разъема канал- и подать его на вход уся..

[Dancer]

Естественно.. у меня сейчас схема подключения без уся - белый разъем фигачит на колонки.  Переключаем в режим HI-FI и усё.. тишина в колонках..

у меня нет выхода на усь.. в моей древней RM2.. т.к. у тебя он есть.. тут хз.. нужно схему твоей головы искать.. т.к. логично, что  усь..тыкается в разъем уся..

нашел кое что.. но вот уся разъем что-то не используется.. так что по ходу .. низкоуровневый скорее всего будет у тебя с белого разъема..  А тот 6-ти пин разъем нихига не выход на усь.

Давай если у меня время будет..сделаю у сбя переключение.. и послухаю на колонках.. наверняка хоть очень-очень слабенько но будет слышно.. хотя не факт.. динамики то мощные..

Можно подключить магнитолу, всё в режим работы с усем переключить(что у тебя я так понял уже сделано) - и снять с белого разъема канал- и подать его на вход уся..

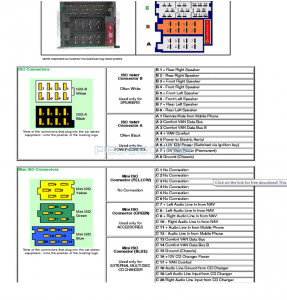

В инете сталкивался с моделями магнитол RD3 как у меня, и у кого то в желтом разъеме есть распиновка а у кого то нету, как в твоем случае!

Но в любом случае при ближайшей возможности я этот вопрос решу!
