Добрый день, механики! Может у кого есть электро схема звукового сигнала? Или кто-то может рассказать как узлы основные идут?

Не работает сигнал, руль скидывал контакты чистил, но порван один из шлейфов, возможно дело в этом. Померял на контактах разъема - там постоянно 12в приходит.

Основные вопросы:

1. Как устроено замыкание цепи для звукового сигнала.

2. Где реле(не щелкает даже при постановке на сигнализацию) .

3. Схемы схемы схемы.



Извините, если слишком сумбурно написал, только из гаража вернулся.

[Мартын]

Контакт руля - шлейф - подрулевой переключатель(цифра) - BSI - блок предов под капотом - сигналы.

Дилерским прибором можно сделать тест сигнала и все будет понятно.Но можно и посмотреть сигнал в подрулевом непосредственно от контакта руля,а можно смотреть в BSI.

Проблем бывает несколько:1.Пред.

2.Контакт руля.

3.Шлейф.

4.Контакт сигнала.

5. Сигналы.

[GriXXX77]

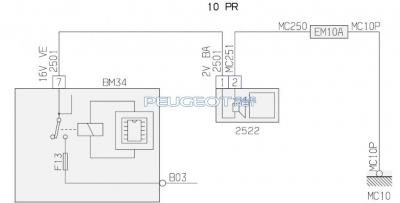

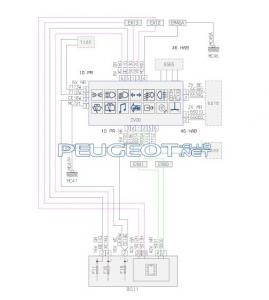

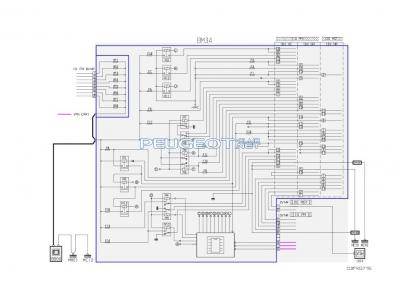

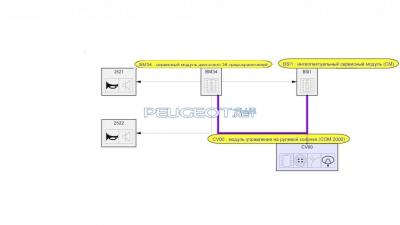

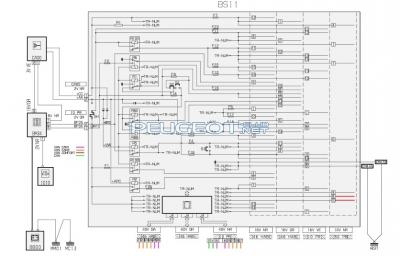

у меня такая

Изменено 26 апреля, 2015 пользователем icechieff

[Dark_oz]

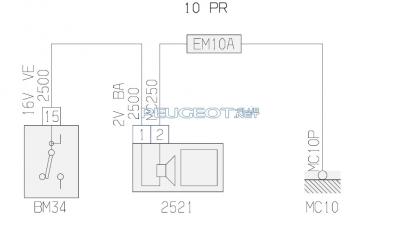

я конечно не сильно электрик, но по этой схеме вижу что на масса на корпус идет через ме10А(не совсем понимаю что за обозначение), а плюс через реле в подкапотном блоке. но если у меня напряжение постоянно есть на контакте, то реле в замкнутом состоянии постоянно, при этом нет сигнала(сигнал отдельно проверили с акума - работает)

[Dark_oz]

а где релейка расположена, есть знания у кого?)

[Мартын]

а где релейка расположена, есть знания у кого?)

Вы прибор нашли.
