Правильное Подключение Автомагнитолы На 306. Нужен Совет

[Modulx]

Всем доброго времени суток!



Есть намерение подключить правильно балалайку, постоянный плюс и ACC от замка зажигания. По схеме в букварях

4. Розовый - Постоянный плюс,

7. Белый - АСС,

8. Желто-зеленый - масса.



На самом деле: Розовый, да постоянные 12В. На белом так же постоянно 12В.



Вопрос: Где искать и исправлять эту фигню или откуда взять дополнительно провод для подключения магнитолы через замок, по феншую.

P.S. И во время запуска стартера, отвратительный скрип в динамиках.



Схему брал тут: http://electroshemi...._306/26-1-0-263

Спасибо.

Изменено 7 июня, 2015 пользователем Modulx

[ZIGGY]

Писк бекоз вин вбитый в память машины не совпадает с вином машины в бси.

Нужен дигбокс(пепопкланет, лексия суть одна же) прописать.

Схемму найдите нормальную, а.

Идёте рутрекер ищете пежо сервисбокс бекап-это бекап оф.каталога по артикулам с инструкциями по ремонту каждой составляющей.

Вместе с ней ставится "седре"-оф программа со всеми электросхеммами.

[Modulx]

Писк бекоз вин вбитый в память машины не совпадает с вином машины в бси.

Нужен дигбокс(пепопкланет, лексия суть одна же) прописать.

Схемму найдите нормальную, а.

Идёте рутрекер ищете пежо сервисбокс бекап-это бекап оф.каталога по артикулам с инструкциями по ремонту каждой составляющей.

Вместе с ней ставится "седре"-оф программа со всеми электросхеммами.

Это все глобально, в самом жгуте больше нет проводов, белый по всем схемам должен быть ACC, но на нем постоянные +12В.

По поводу звука, возможно я неправильно выразился, скорее не писк, а обычная наводка, только в процессе работы двигателя ее нет, а в момент запуска есть. На маленькой громкости 3-7 единиц, его не слышно. Возможно это глюк магнитолы, скорее всего. А вот по поводу ACC реальный вопрос.

[Мартын]

Это все глобально, в самом жгуте больше нет проводов, белый по всем схемам должен быть ACC, но на нем постоянные +12В.

По поводу звука, возможно я неправильно выразился, скорее не писк, а обычная наводка, только в процессе работы двигателя ее нет, а в момент запуска есть. На маленькой громкости 3-7 единиц, его не слышно. Возможно это глюк магнитолы, скорее всего. А вот по поводу ACC реальный вопрос.

С замка зажигания АСС возьмите.

[Modulx]

С замка зажигания АСС возьмите.

Это понятно. Есть рекомендации с какой именно колодки? Какой провод? Может есть этот же провод с предов? Хотелось бы побольше конкретики. Изменено 8 июня, 2015 пользователем Modulx

[Мартын]

А тестер в руки взять или вы конкретные данные авто выложили??

[Modulx]

А тестер в руки взять или вы конкретные данные авто выложили??

Тестер в руки взять не сложно. Я привык идти к цели по наименьшему сопротивлению, возможно кто-то уже сталкивался и подскажет. Если вариантов не будет, возьму тестер, но не хотелось колхозить, хочу чтобы все по феншую. Авто 306, XN, 1,4 бензин. 97 год (рестайл) Изменено 8 июня, 2015 пользователем Modulx

[Мартын]

Тестер в руки взять не сложно. Я привык идти к цели по наименьшему сопротивлению, возможно кто-то уже сталкивался и подскажет. Если вариантов не будет, возьму тестер, но не хотелось колхозить, хочу чтобы все по феншую. Авто 306, XN, 1,4 бензин. 97 год (рестайл)

Данные есть VIN.

[Мартын]

В районе магнитолы есть два разъема на 8 пинов белого и черного цвета.В черном разъеме четыре провода:
4.Бат.
6.Габариты.
7.АСС.
8.Масса.
Если схема совпадает с вашей.Есть некоторые разные вводные с разным количеством предов в блоках.

[Modulx]

В районе магнитолы есть два разъема на 8 пинов белого и черного цвета.В черном разъеме четыре провода:

4.Бат.

6.Габариты.

7.АСС.

8.Масса.

Если схема совпадает с вашей.Есть некоторые разные вводные с разным количеством предов в блоках.

В первом сообщении я эту ситуацию описывал, 7 провод (белый) постоянный +12. Такие дела... Остальное все так.

В связи с этим и обратился на форум.



4. Розовый - Постоянный плюс,

7. Белый - АСС,

8. Желто-зеленый - масса.

На самом деле: Розовый, да постоянные 12В. На белом так же постоянно 12В.

От какого преда питается этот ACC? Может я тот "неправильный" откину и новый протяну, только "правильный" Изменено 8 июня, 2015 пользователем Modulx

[Мартын]

В первом сообщении я эту ситуацию описывал, 7 провод (белый) постоянный +12. Такие дела... Остальное все так.

В связи с этим и обратился на форум.



От какого преда питается этот ACC? Может я тот "неправильный" откину и новый протяну, только "правильный"

В электросхемах PEUGEOT не было и нет цветов проводов,а только номера пинов в разъеме и номер провода для отслеживания транзита по схеме.

Напишите количество предов в каждом блоке авто и тогда можно найти искомый.

[Modulx]

В электросхемах PEUGEOT не было и нет цветов проводов,а только номера пинов в разъеме и номер провода для отслеживания транзита по схеме.

Напишите количество предов в каждом блоке авто и тогда можно найти искомый.

Изменено 8 июня, 2015 пользователем Modulx

[AlexelA]

В электросхемах PEUGEOT не было и нет цветов проводов,а только номера пинов в разъеме и номер провода для отслеживания транзита по схеме.

Эвон, батенька, какой вы категоричный...

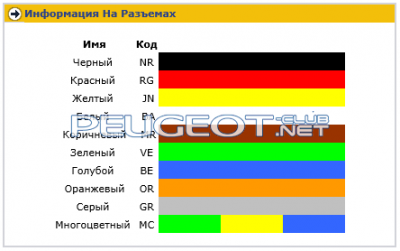

А для чего, по-вашему, тогда в SEDRE имеется такая табличка (ЕМНИП, уже давно выложенная мной в "техничке")?:

И, если присмотреться, то на схеме разъемов (схеме разводки/укладки) можно лицезреть соответствующие цветовые обозначения (правда, косяков с ними порядочно)...

[Мартын]

Эвон, батенька, какой вы категоричный... А для чего, по-вашему, тогда в SEDRE имеется такая табличка (ЕМНИП, уже давно выложенная мной в "техничке")?: И, если присмотреться, то на схеме разъемов (схеме разводки/укладки) можно лицезреть соответствующие цветовые обозначения (правда, косяков с ними порядочно)...

ЦВЕТОВ ПРОВОДОВ - это было основным !!!!



А над цветовым разнообразием ВЫ увидите надпись - ИНФОРМАЦИЯ НА РАЗЪЕМАХ!

[AlexelA]

[Modulx]

Так что, может у кого есть рабочая идея как подключиться к проводу АСС?
