привет всем!

 цена вопроса  не знаю ,итог получил из убитого  рабочий. на столе в гараже.



о BSI :



Establishing diagnostic session with the selected unit...

Diagnostic channel is open - High Speed CAN bus.





   --- electronic control unit identification ---



Functional Plan No:            9664058780

Manufacturer:                  Johnson Controls

Functional Product No:         9664059080

Software Index:                05.01

Diagnostic Index:              H

System:                        B0

Software edition:              07.30

Software signature:            DC.04

Software reference:            9666174180

Programming Date:              21/7/2008

Reprogramming counter:         1

VIN:                           VF7UA9HZC4*******

Engine type:                   DV6TED4 (1.6 HDI)





   --- read diagnostic trouble codes ---



===

UNKNOWN DTC: 9528

===

UNKNOWN DTC: F015

===

UNKNOWN DTC: C98A

===

UNKNOWN DTC: C98B

===

UNKNOWN DTC: A9B7

===

UNKNOWN DTC: F9B8

===

Total: 6 DTCs found





О космолете:

Ситроен пикассо 2007,11 Гранд.

завленно жрет Акб за 2 дня 800A/h



Ремонт :

Найдено в космолете :

замкнутый контакт :

обд разьем 8 и9 контакт (плюс на кан Н)

секретная кнопка - замыкание замка 1-2 положения - секретная

сгоревший блок BSm (блок под капотом)

сгоревшие контакты на ECU на кан - не было диагностики

микруха в BSI 95160 против 95128

микруха в ECU с припаянамыми проводами на разьемы (восстанавливали после х.з.)

пробег 144444





итог проверки:

космолет не засыпал, после восстановления штатной проводки уснул.

уснул на всегда как бы .

задача устранить починить ....:

условия гараж: снятый под космолет,

инструменты :FVDI китай, лексия, программатор тритон 5,32

 два компа:  для сканирования , для прошивки , холод - отсутсвие печки затянуло процесс...., паяльник 35 + 65 ват , друг с паяльной станцией (с фЭном) , друг по ремонту иммо.



процесс:

BSi -  решено чинить.

BSM - решено менять - причина: черные подгоревшие релюшки 50%+

ECU - решено менять - причина : дырки в плате, провода в плате не заводские , восстановленные дорожки.





Мне выпал BSI нас 2-е.

Сразу оговорюсь : Сетроена нет  в этом форуме , но, блок стоит такой же на 308 и очень много оказалось людей поменяло на б/у, много из них статей, что не могли прописать от б/у в 308 или "мой" космолет - чтобы слух не резало и понятнее для восприятия на нашем форуме буду так его называть.

Огромное сразу спасибо терпению клиента, ребятам "октябрятам", ребятам из "польши",

форуму .



Процесс  поднятия Bsi ^

1 восстановили проводку диагностического разьема

2 восстановили проводку замка зж.

3 удалили весь доп (секретки , сигналки за 3,5к (китай с запусками припаянными к замкнутой проводке))

4 приобрели лексию - для телеКинЭзА.

5 приобрели схемы распайки BSI JC 2008

6 завели китайца FVDI 2014 -абрикос на компах версия по 6,1 PSA  (abritus72)



FVDI -  читает, ошибки, прописывает пробег , читает все блоки не видит моторник, решено менять, нужен пин :

1 читаем им же, 2 выпаеваем читаем по старинке программатором.



1 читаем - не хватило питания , махнули дворники маргнули фары , скачек питания, обрыв связи. - мертвяк.

процесс остановился на 39% .

2 диагностируем : тем де прибором - только один блок BSI

ошибок 0 статус - BOOTMODE



3 достаем блок (конечно я не буд тут описывать технику безопасности , снятия акб, там всякие оголенные провода , что везде чеками он защелкнут и снятия панелей это не инструкция к разбору - это то что у нас получилось и ключ тут бси а не панели)

 4 стол : паяльник, разьем мама ОБД2, провода , схема, блок питания у меня был 12в от зарядки шуруповерта на литие - импульсный,

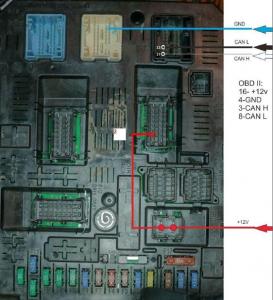

Схема: подключения на столе  :



5.подключаем FVDI 2014 - проверяем: в сети тот же блок если все подключили правильно.

6. на компе что искали пин код - ищем в "мои документы/Abritus id******/ psa/" архивный файл ( вида : JC_BSI_07D0.bin)

7.пробуем залить обратно - результат : а)ошибка контрольной суммы б) залилось

8.в случае Б) ставим обратно данный этап можно сразу делать без подключения на столе, в противном случае вариант А) все по порядку.

9, открываем прошивку любым НЕХ редактором и смотрим начало прошивки : если в начале FFFFFF то нужен друг - считанная прошивка с неправильной кодировкой. ине забываем что FLASH процессора отличается от EEPROM микрухи.

10 отдали другу - отдельное спасибо за точность и быстроту отправки - проверили не та микруха припаяна - не знаем по чему - возможно когда скидывал кто- то пробег и что-то пошло не так припаяли что было от аналогичного блока- заменили прислали обратно .

11 другой друг прислал прошивку от аналогичного - легло в блок 40 мин писало примерно .

 проверили разнице прошивок - нашли как менять не пересылая друзьям.

12 заливаем обратно.





результат  блок ожил, ключи остались, комплектация осталась, так как поправили только резервной копии FLASH прошивки а вот данные EEprom, не трогали , пин коды и вся приблуда осталась.

Исправилось : ручник, перестала постоянно гореть кнопка корректора, ушли ошибки по питанию центра электрики, КОСМОЛЕТ НАуЧИЛСЯ ЗАСЫПАТЬ И ПРОСЫПАТЬСЯ без замкнутых проводов на диагностике.



далее замена ECU  блока предов под капотом :

все стандартно: замена.

блоки в сети кан работает:

1 вытаскиваем прошивку Б/у блока моторника любым способом, сохраняем.

2 вытаскиваем из горевшего блока так же прошивку EEPROM для повторного поиска пин кода на всякий случай,

3 переливаем её (EEPROM) или тупо перепаиваем (паяльная станция - друг) в новый блок- ключи индеффикаторы от старого блока .

4 заливаем флэшь в новый блок нужным оборудованием (друг кому выпало ECU), для управления ДВС так как было пере прошито - удален Адблю. В этом случае удобнее сразу прошить под нужды там сажевик, адблю, егр , всячина всякая, чтоб не заказывать повторно этот же этап. (друг - представитель от Адакта)

5 собираем все в кучу, соблюдая правило 3-минут для акб, заводим удивляемся..







п.с. ситуация разная , путь осилит идущий.

Изменено 1 января, 2018 пользователем GT4

[GT4]

я переехал в г.Новозыбков. Брянской области.:



если вы нашли свой блок на моем индефикаторе звоните пишите помогу . так же нашел ребят в Москве, кто занимается этими блоками, про скидкии там не говорил , но цена приемлемая была па период статьи, ++ подскажут отправят ...

[GT4]

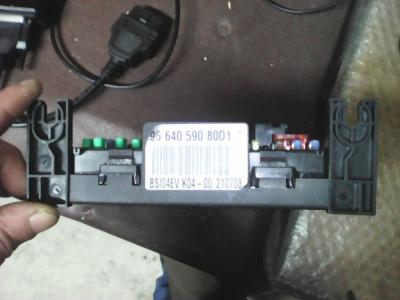

фотки блока

[Riff]

нашел ребят в Москве, кто занимается этими блоками

 Не поделитесь контактами спецов по BSI   в Москве? Мой начал чудить после того как его вынули наши "умельцы", чтобы считать пин-код для ключа зажигания, потом засунули обратно. Тут и начались чудеса. После выключения зажигания дворники , фары и сирена  включаются.Постоянно не работает магнитола и дисплей посередине торпеды. Спасибо. Тачка Пежо 607 3,0 2004

Изменено 1 июля, 2018 пользователем Riff

[GT4]

в лс

[GT4]

я теперь В Москве  в  Люблино .

[V2oD2o]

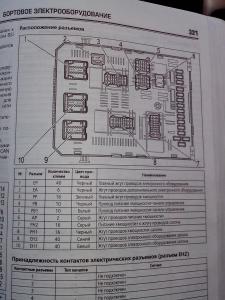

Кто знает из какой книги страница ?



Нужно понять какие пины у ME7.4.4 CANH\L

Изменено 21 августа, 2019 пользователем V2oD2o

[Мартын]

Кто знает из какой книги страница ?



Нужно понять какие пины у ME7.4.4 CANH\L

А нужны пины CAN какой конкрено шины?

[V2oD2o]

А нужны пины CAN какой конкрено шины?



На ЭБУ вроде одна шина, вчера осликом ковырялся, вроде бы не с проста выделено жирным - там явно цифровые данные, но уровень почему то около 4х вольт

[chizhik_pyzhik]

@V2oD2o, какой ЭБУ?

шин несколько.

9000/01 - это кан

[V2oD2o]

@V2oD2o, какой ЭБУ?

шин несколько.

9000/01 - это кан



ME7.4.4 в стоке был

@V2oD2o, какой ЭБУ?

шин несколько.

9000/01 - это кан



Вообще всю распиновку бы по блоку и bsi - но это я так понимаю только в sedre размером в 50гб

[Мартын]

На ЭБУ вроде одна шина, вчера осликом ковырялся, вроде бы не с проста выделено жирным - там явно цифровые данные, но уровень почему то около 4х вольт

нужно какой H и L?

На ЭБУ вроде одна шина, вчера осликом ковырялся, вроде бы не с проста выделено жирным - там явно цифровые данные, но уровень почему то около 4х вольт

CAN и есть до 5В

[V2oD2o]

нужно какой H и L?

CAN и есть до 5В



Если точнее то там было 3.6 - 3.8



оба провода нужны, 9000 - H, 9001 - L ?

[chizhik_pyzhik]





оба провода нужны, 9000 - H, 9001 - L ?

ХЗ, нужно свои записи искать ... сейчас нет под рукой...кстати, именно по этой шине (если не изменяет мне склероз) вроде было меньше всего инфы (((







Вообще всю распиновку бы по блоку и bsi - но это я так понимаю только в sedre размером в 50гб

так с этим не проблема ))

[V2oD2o]

так с этим не проблема ))



Ну как сказать конечно....

[chizhik_pyzhik]

@V2oD2o,  у тебя в чем проблема? в скорости/толщине канала/кол-ве раздающих?

последнее можно решить, будет время могу попробовать по ФТП расшарить, на денек...

[V2oD2o]

@V2oD2o,  у тебя в чем проблема? в скорости/толщине канала/кол-ве раздающих?

последнее можно решить, будет время могу попробовать по ФТП расшарить, на денек...



Проблема в том что я на работе и все что качается дольше 10 минут на скорости > 2mb/s - режется доменным железом по настройкам админов)

[Мартын]

Если точнее то там было 3.6 - 3.8



оба провода нужны, 9000 - H, 9001 - L ?

так и есть

9000 - H

9001 - L

[chizhik_pyzhik]





Проблема в том что я на работе и все что качается дольше 10 минут на скорости > 2mb/s - режется доменным железом по настройкам админов)

вариант 1 - скачать дома

вариант 2 - получить/записать на носитель и забрать из рук в руки, работа/дом где?

[Мартын]

ME7.4.4 в стоке был



Вообще всю распиновку бы по блоку и bsi - но это я так понимаю только в sedre размером в 50гб

весь объем умещается на один диск и порядка 1,5 Гб

[V2oD2o]

вариант 1 - скачать дома

вариант 2 - получить/записать на носитель и забрать из рук в руки, работа/дом где?



Дом Зеленоград, работа Химки

выбора особо нету - дома буду выкачивать, минус день работы с шиной)

весь объем умещается на один диск и порядка 1,5 Гб



может есть ссылка? прям вообще мега выручил бы

[Мартын]

Дом Зеленоград, работа Химки

выбора особо нету - дома буду выкачивать, минус день работы с шиной)



может есть ссылка? прям вообще мега выручил бы

ссылок нет,а работаю с оригиналом





но есть старые диски SEDRE

Изменено 22 августа, 2019 пользователем Мартын

[V2oD2o]

ссылок нет,а работаю с оригиналом





но есть старые диски SEDRE



т.е. без лицензии ничего не посмотреть если скинешь ?

[Мартын]

т.е. без лицензии ничего не посмотреть если скинешь ?

да

[chizhik_pyzhik]



del





Дом Зеленоград, работа Химки

тады ой ((

Изменено 22 августа, 2019 пользователем chizhik_pyzhik
