Всем привет.

Получилось:  в гараже блок управления двс дизеля 1,6 (9HZ) сгоревший от сварки (переплюсовки, заводе на прикуривание), из б/у.

 потребуется :

паяльная станция, программатор тритон, две проги для подбора пин кода и проверки. желание починить, сканер ошибок (в моем случае был лаунч + дельфи + абритус).





 Многие скажут , зачем такой пост если все просто , купил поставил и гоняй.

Однако,  не так все просто, оказалась чуток позже.



Имеем: тачку космалет (2009)1,6 дизель 9HZ (коменрейл) блок упр двс EDC16C34.



проблема: не развивает обороты более 2750, при наличии прошивки с отключенными штуками всякими: на евро 2 переведена , не хочу углублятся в тему тюнинга-оптимизации, при мне заливалась прошивка купленная с сертификатами,  и гарантией, при том были еще прошивки от аналогичного автомобиля, тема про замену блока.



при диагностике выскакивает все самое разное но собой удивило одно, не с первого раза обратили на это внимание: ошибка КМ дополнительной памяти контроллера ECU/

История :

ситроен с4 пикассо (308 на нашем форуме можно раматривать) - космолет практически, это вторая серия ремонта того же ситроена только связанная с блоком управления двигателя, клиент,  не знал уже что делать, выгоревшие пины , купленная прошивка у Адакта, тачка не едет .



Подключаем: при включении б/у блока тачка не заводится ошибок нет.



Версии: А)прописывать- женить, Б) не тот блок, В) эндификаторы не верные, такие блоки устанавливались лет 6 на все виды марок машин.



не заводиться: не кртит стартер, стекла перестали опускаться, панель не загораеться, ручник перестал работать - странно , проверяем все работает без блока, вопрос что это за прикол?



решение: блок спорит с BSI забивает кан - сеть, подает не верные сигналы,  типа угоняем с пауком, блок кузова все блокирует уходит в аварию.



что же делать, достаем старый блок - сгоревший(из него идет запах гари проводки и при разборе видно сгоревшие дорожки на плате.)  пальцы крестиком что бы не затронуло микрухи, а сгорели диоды преды и т.п.  выпаеваем микруху - еепром , в ней все индификаторы, вины пины, форсунки и самое интересное . версия ПО моторника - индефикатор. На всякий случай считываем данные и храним - если она уцелела.

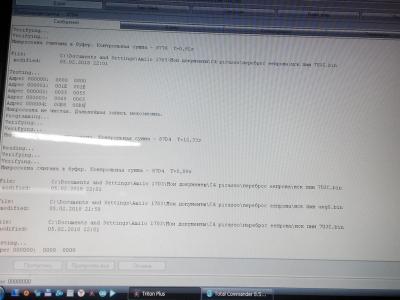

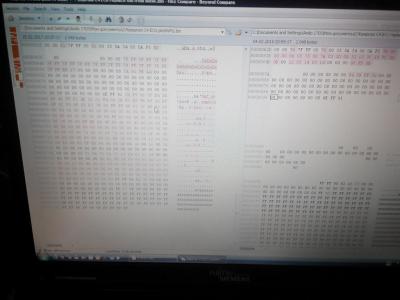

Выпаеваем из б/у блока туже микруху, считываем программатором, ба есть разница между старой и новой , все сохраняем на н.з, читаем пин коды на сохраненных дампах. в моем случае я запустил компелятор и увидел что в старой микрухе просто визуально отсутствует примерно 30% данных - повреждена я понял.

Вычитав дампы и пин коды, я меняю в новой микрухе только пин код , что бы он совпадал с бси, проверял абритусом- верификация секюрити кода, в специальных функциях,запаеваю новую микруху m95160 by STI, в блок . завожу и бах, все , обороты развивает стартует всякую фигню из глушака за три месяца выплевывает. - Грубо заработало, а вот конечно с тонкой настройкой пропиской форсунок, адаптацией и т.д., буду чуток попозже заниматься , клиент забрал тачку сказал ну его на фиг, пока так погоняю, обещал приехать как поймет сколько она есть в таком состоянии, вырвал ключи кинул деньги и елетел, вернулся притащил пива  6 литров. сказал я на связи....











[Мартын]

Всем привет.

Получилось:  в гараже блок управления двс дизеля 1,6 (9HZ) сгоревший от сварки (переплюсовки, заводе на прикуривание), из б/у.

 потребуется :

паяльная станция, программатор тритон, две проги для подбора пин кода и проверки. желание починить, сканер ошибок (в моем случае был лаунч + дельфи + абритус).





 Многие скажут , зачем такой пост если все просто , купил поставил и гоняй.

Однако,  не так все просто, оказалась чуток позже.



Имеем: тачку космалет (2009)1,6 дизель 9HZ (коменрейл) блок упр двс EDC16C34.



проблема: не развивает обороты более 2750, при наличии прошивки с отключенными штуками всякими: на евро 2 переведена , не хочу углублятся в тему тюнинга-оптимизации, при мне заливалась прошивка купленная с сертификатами,  и гарантией, при том были еще прошивки от аналогичного автомобиля, тема про замену блока.



при диагностике выскакивает все самое разное но собой удивило одно, не с первого раза обратили на это внимание: ошибка КМ дополнительной памяти контроллера ECU/

История :

ситроен с4 пикассо (308 на нашем форуме можно раматривать) - космолет практически, это вторая серия ремонта того же ситроена только связанная с блоком управления двигателя, клиент,  не знал уже что делать, выгоревшие пины , купленная прошивка у Адакта, тачка не едет .



Подключаем: при включении б/у блока тачка не заводится ошибок нет.



Версии: А)прописывать- женить, Б) не тот блок, В) эндификаторы не верные, такие блоки устанавливались лет 6 на все виды марок машин.



не заводиться: не кртит стартер, стекла перестали опускаться, панель не загораеться, ручник перестал работать - странно , проверяем все работает без блока, вопрос что это за прикол?



решение: блок спорит с BSI забивает кан - сеть, подает не верные сигналы,  типа угоняем с пауком, блок кузова все блокирует уходит в аварию.



что же делать, достаем старый блок - сгоревший(из него идет запах гари проводки и при разборе видно сгоревшие дорожки на плате.)  пальцы крестиком что бы не затронуло микрухи, а сгорели диоды преды и т.п.  выпаеваем микруху - еепром , в ней все индификаторы, вины пины, форсунки и самое интересное . версия ПО моторника - индефикатор. На всякий случай считываем данные и храним - если она уцелела.

Выпаеваем из б/у блока туже микруху, считываем программатором, ба есть разница между старой и новой , все сохраняем на н.з, читаем пин коды на сохраненных дампах. в моем случае я запустил компелятор и увидел что в старой микрухе просто визуально отсутствует примерно 30% данных - повреждена я понял.

Вычитав дампы и пин коды, я меняю в новой микрухе только пин код , что бы он совпадал с бси, проверял абритусом- верификация секюрити кода, в специальных функциях,запаеваю новую микруху m95160 by STI, в блок . завожу и бах, все , обороты развивает стартует всякую фигню из глушака за три месяца выплевывает. - Грубо заработало, а вот конечно с тонкой настройкой пропиской форсунок, адаптацией и т.д., буду чуток попозже заниматься , клиент забрал тачку сказал ну его на фиг, пока так погоняю, обещал приехать как поймет сколько она есть в таком состоянии, вырвал ключи кинул деньги и елетел, вернулся притащил пива  6 литров. сказал я на связи....

А сделать полный клон с процессора (обучение и классификация форсунок)?

[GT4]

О прива, не получилось сделать полный клон, тачку прикурили и стартанули (я так понял даже переполюсовку исполнили ) - попробывали восстановить дорожки блока был спаян кан и общий + разьема диагностики., не вышло, на столе в раскоряченном виде слить внутрисхемно не вышло процессор греется не выходит на связь - пальнулся.

от того купили б/у, вроде как от такой же машины - не заводиться. От туда и поехали вытаскивать пины, вины паять, поженить хотели на столе без диалбокса- временно отсутствовал.

интересный момент есть  - взял я 8 прошивок того же мотора 4 пересчитанные и 4 оригинальные, есть у них индификатор, я до сих понял не успел разобраться, каким образом, процессор прошитый связывается с доп памятью в блоке и пытается продублировать данные, если не совпадают то не работает блок.

к примеру у нас легла прошивка 10389****534 , хорошо легла даже запустилась в аварийном режиме-не видела дросель не старый не новый, остальные блокировались бси не стартовала ругалась, но они все легли. Тогда перешил после флэша еепромку.и открыл в дисассемблере ради прикола еепромку. - прикол то что она в начале прошивки принимает данные и идет считать первые строчки в флаш, потом стоит типа калькулятора ^ ##### ##### EAX+EXP+####+#### JMP 10317***, и вот это как раз обращение в стророну внутренней памяти самого процессора  я так понял они должны между собой еще пересчитаться.



итог без диал бокса выходит очень  сложно.  Но , как всегда есть, но, BSI  и блок ECU  и блок с предами BSM были ремонтирован, заказан из москвы, и один из разборки я даже города не успел узнать. и как тут все это с разными пассами индификаторами привязать , или сделать диал боксом. я решил что в этой цепочки будем отталкиваться от одного хотя бы, и конечно дилерское ПО сильно упростило бы в целом эту ситуацию.



приедет он на прописку форсунок, замену первой от  газеля влепил кто то, на насосе то же чтото не совсем понятное адаптации не сразу проходят, там еще по обратке вопросов куча, заказали под него часть для переборки форсунок рем наборы -шарики, пьезо элементы, распылители....ждать ему долго так как у нас тут на заказ по дешевле все хотят, вот и уехал он на радостях гонять пока едет диал бокс и рем наборы по топливной.

Изменено 22 февраля, 2018 пользователем GT4

[GT4]

приехал.: довести до ума , произвести кодировку, лексию взяли на время, прописать форсунки и как говориться началось!

получил: прописанную комплектацию, горящую герлянду ошибок убрали чесnно отработав по ошибкам, восстановили работу блока управления на 90%.

получили: не успели выпить пива из предыдущего поста.



итог: найдены ошибки в программировании контроллера именно флешь, не понятная связь и еепромом блока при прописки через разъем флэша ECU, индикаторы флэша, изготовление Vergin дампа еепрома, поиск Vergin блока ECU. прекрасная блондинка скрасила 6 часовой марафон поиска и сравнения её прекрасного тела с еепромами блока приехавшего под заказ из разборки и того что сгорел и не вычитывается на столе (пригнала 308 на осмотр).



И так по порядку:



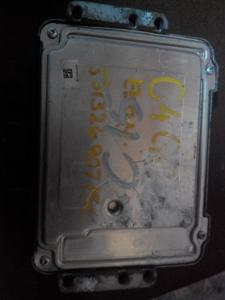

Замена блока как писал выше, уехал клиент, на радостях, было сделанно: замена блока управления двигателя 1,6 HDV , старый сгоревший не подлежит ремонту,  на бу с разборки с тем же номером с надписью от той модели что искали статья выше и фото, перепаян и считан еепром старого блока (уцелел), подобран пин из оного же, считан еепром из Б/у и прописан пин из старого для совмести с бсЙ, как написано на многих форумах, по ремонту и замене б/у блока.

 итог:

- машина завелась+

- ошибки удалились кроме дополнительного подогрева воздушной смеси (которой нет в принципе в комплектации) +

-БСИ принял блок, без дополнительных манипуляций +

- развитие оборотов ДВС только 2750 с первого раза (аварийный режим - странный, при резком переключении зажигания все ок шпарит как тАнг) --(минус)

- форсунки не пишутся -

- Вина нет в блоке -

- индефикаторы блока упр ДВс не все но слетели -

- не понятная работа - кнопки корректора фар -

- не понятная работа ESP + ручник ушел в ручное состояние (с ошибками против автоматического что было) -

- ошибки по БСИ о неправильной работе блока упр двс - не соответствие индификаций спорадический опрос -



Итог было принято решение - починить - доделать:

- попросили сканер на пару дней + поставили на 2 ноута не зависимо : на одном прямо на 7-ку диал бокс 7,76 + на втором виртуалку с готовой 7,83 - не буду описывать процесс установки  он ОоооОООоооо чень долгий, кроме виртуалки конечно там уже все установленно все обновы и патчи Спасибо Ру*Т*Ре*К*е*Ру*!, но хочу обратить внимание: все конечно прекрасно, все как бы ксть , все как бы на руках, все как бы должно работать но !!!! Всегда есть но! это Франция! Сразу обратили внимание на подвох!!! он где- то сидит! он есть! --- есть правда есть - иначе танки франции заводили и чинили на поле боя!

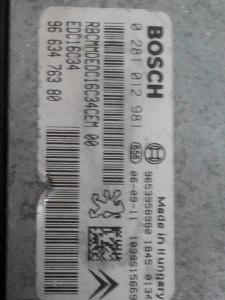

Подвох: блок управления ДВС что и  б/у что и старый едет с шильдой фото я выкладывал, в предыдущем посте, есть много цифр, знакоФФ, там главное определить прошивку блока именно управление процессора , как выяснилось что она очень разная, так как видно на  фото  предыдущего поста одно а в итоге по номеру запчасти одно и тоже а индификатор ПО в самом блоке другой  - пример типа корпус компа один и тот же а одном винда 98 а в другом UbUnTu14.8, а железо одинаковое и вид то же и т.д.
