А Не Надуть Ли Нам Tu5Jp4 На Собственных Мозгах ?

[V2oD2o]

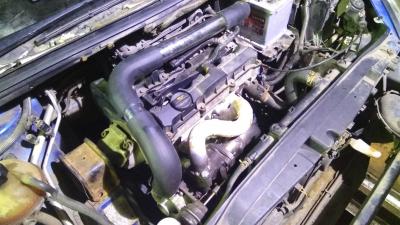

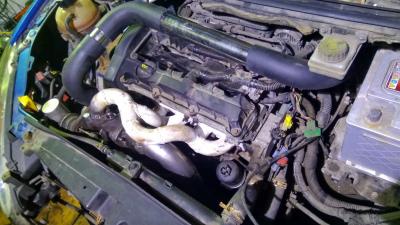

Прикинул пайпинг и сварил макет downpipe



Нужно докупить:

— Переход 50х60 на дроссель — 1шт

— Тройник на blow-off 50х35х50 — 1шт

— Пайп на нулевик 45 — 1шт

— Нулевик — 1шт

— Пайп 90гр 50 — 1шт

— Гофра 55х100 — 1шт

— Фланцевое соединение 55 — 1шт

— Стронгер 55х400 — 1шт

— Гайка ШДК \ УДК — 2шт

— Заглушка ШДК \ УДК — 1шт

[V2oD2o]

Закупил почти все что нужно было, поехал в гараж, как всегда приезжаю часов в 8 вечера после работы туда, и часиков пару-тройку занимаюсь..

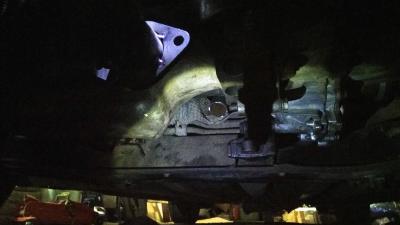

Ох уж и молодцы французы, такой подрамник поставили на хэтчбек… а уж как его грамотно обнимает выхлопная труба — просто сказка)

Ну хотя бы хорошо то что выхлоп смотрит вперед, сильно упрощает макетирование атмо-буста.

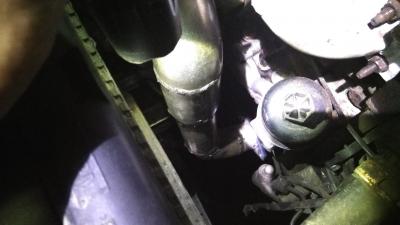

Если коротко — нужно перейти с 70 трубы на 40, значит — 70 переходим в 63, далее отвод 63, переходим на 55, далее до сток выхлопа ведём 55, переходим на 40 и соединяемся — звучит вроде просто, но последний изгиб находится за рулевой рейкой)

Возможно у кого то пригорит, но пока есть необходимость оставить сток 40, т.к. еще не поставил на учёт, должна быть возможность быстрого отката на сток для постановки на учёт — позже вся трасса будет 55 — тут больше наверное не нужно..

[icechieff]

а я думал совсем чуть дунуть - около 0,3-0,4, тоже не прокатит со штатными мозгами? а просто карты подправить и форсы производительнее от вольвы присунуть?

[V2oD2o]

а я думал совсем чуть дунуть - около 0,3-0,4, тоже не прокатит со штатными мозгами? а просто карты подправить и форсы производительнее от вольвы присунуть?



Да можно поиграть, но это нужен настройщик который за это взялся бы - в статику шить (по логам) не каждый возьмёт, но - замена ДАД - однозначно, для 0.3-0.4 - сток форс должно хватить, но - есть ли обратка от рампы ?

[icechieff]

но - есть ли обратка от рампы ?

неть)

[V2oD2o]

неть)



Вот, это еще аргумент для настройщика, часто отказываются

Проще - найти весь софт для корректировок, логов и заливки прошивки - и сделать самому, но куча нюансов, например штатный ДАД на бусте будет показывать всегда 0.17, по факту там 0.4+, т.е. надо менять ДАД на нормальный, сигнал тот же - а вот давление будет уже нормальное - надо будет это как то нивелировать калибровками, в общем стоит только начать и все получится

[V2oD2o]

Как и всегда, с очередными версиями блока и софта — был ряд проблем, пара непропаев, потеря синхронизации и не корректная работа каналов ADC через DMA



Синхронизацию нашел — была проблема в настройках чувствительности операционника, благо настройки вынесены на физические переключатели — проблем не составило, да и каналов обработки ДПКВ — аж целых два, один для отладки, далее слетала синхронизация по алгоритму отслеживания на-лету — опечатка была…



Непропай — да тут в общем то нечего сказать, нормальная тема если тонкий текстолит и на нём целая гора smd компонентов — плату изгибает, все нашли и исправили



ADC \ DMA — ADC не были включены 2 дополнительных канала в обработку, в то время как в DMA было выделено место под это, исправили

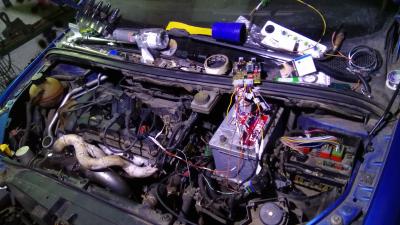

На данный момент, все корректно, время впрыска в норме, начинаем дополнять расчет смеси — коррекциями, и начинаем писать логирование данных по usb — т.к. нужно видеть данные в реальном времени, с usb проблем не возникло, ноутбук подключение видит, драйвера установились

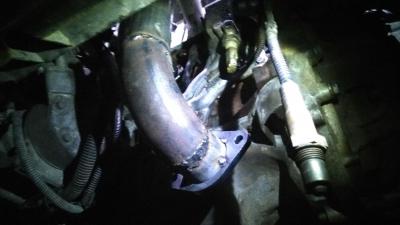

По железу осталось только масло и антифриз кинуть в турбину, дует кстати не плохо, закрыл калитку вестгейта, доварил downpipe, протянул выхлоп, — хомутов на пайпинге пока нет — газанул и весь пайпинг разлетелся по гаражу

Изменено 13 июня, 2018 пользователем V2oD2o

[V2oD2o]

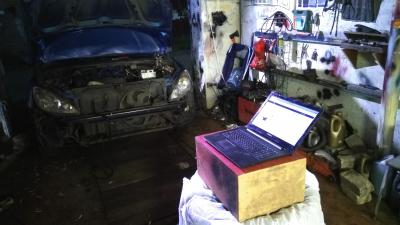

И так, многое было сделано, передвигается уже сама, первый раз вчера не пришлось перекидывать эбу чтоб выгнать\загнать в гараж

На текущий момент все еще оттачиваются алгоритмы, введены почти все необходимые карты и калибровки

— Карты 32х32
— Точности расчётов AFR 0.01, УОЗ 0.1гр, коррекции 0.001, впрыск 0.005мс, текущее положение КВ 0.1гр

Но пока проблема с датчиком положения педали пежовским — все еще актуальна, датчик у меня под капотом — привод соответственно тросиковый, не понимаю как он работает, питание 5в есть — выходы оба по нулям — буду врезать ДПДЗ от ВАЗ — другого выхода не вижу, уже ездить и настраивать пора, а тут такая проблема)

Так же ведётся разработка OLT софта, есть некоторые заминки связанные с софтом для ПК — связаны они со сложностями кроссплатформенности, планируется сразу на Windows, Linux, Android, x86, x64 и ARM

От настройки по bluetooth пока отказались, после первого круга по гаражам — введём настройку по воздуху — а сейчас это пока бесполезная трата времени)

На видео видно что сток эбу лежит на жабо, между дворниками)

https://www.youtube.com/watch?v=61pfTKAvw_s

[V2oD2o]

Еще чутка информации - https://www.youtube.com/watch?v=CYyXKPLkaxc

[GT4]

класс, мне оч понравился видос.

[V2oD2o]

еще чуть - https://www.youtube.com/watch?v=0A5FmoRw0lE

[V2oD2o]

https://www.youtube.com/watch?v=2KTsxmYyjHQ



Давно не писал, на моём канале есть еще всякие разные видео, закончил проектирование 4 версии, начал сборку



[V2oD2o]

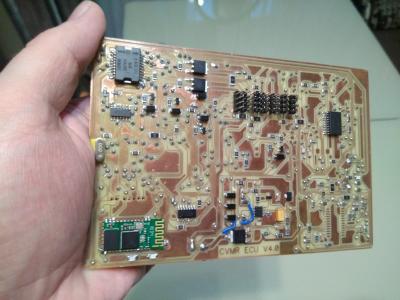

Плата получилась крайне сложная для домашнего производства, есть несколько "опечаток" в схеме — пришлось воздух кинуть, но зато нашлась проблема — в этом плюс — сначала собрать дома, только потом заказывать производство на заводе

Как обычно в процесса поэтапной сборки нашлось порядка 10 коротышей, пара битых компонентов и прочие мелкие нюансы

Это пожалуй крайняя печатка которая делается в домашних условиях, не реально сложный девайс

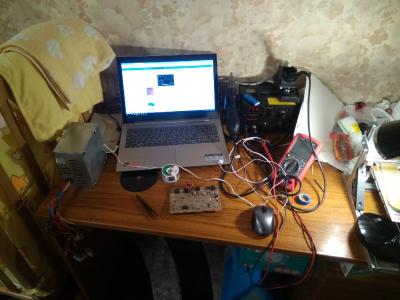

Пока все на стадии домашней отладки, когда перейду к тестам на ДВС — пока туманно, полностью оттестирую дома на столе — с катушками, форсунками, репером и прочими узлами — и на этот раз после тестов — полностью залью лаком, чтоб не повторилась проблема с загниванием открытой меди))

[V2oD2o]

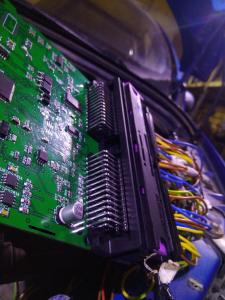

Наконец закончил с атмо и со всеми критично важными алгоритмами, месяца полтора ездил только на 307 - и в том числе на работу (не ближний свет) - на разработанном ЭБУ

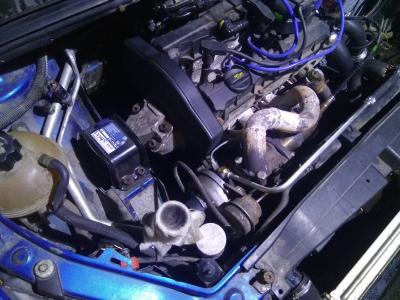

Приступил к сборке макета турбо-кита, вчера была знаменательная дата, выход на избыток вне гаражного комплекса скажем так)



Пока что отсутствует клапан N75 — он же буст контроллер стоковый — сейчас прямая магистраль вестгейта, максимальный избыток в моем конфиге без него 0.3 — заложенный инженерами разрабатывавшими эту турбину — K03, поднакидал карту чтоб смесь была в районе 12-15, при том что на избытке максимум что я вижу в логе — 14.5 т.е. маловато по факту, для полной отдачи мощности нужно 12.5-12.8, а ближе к ХХ — 12, в целом приемлемо для настроек просто по логу — на глаз



На текущий момент осталось кинуть только антифриз на турбину - и можно сказать турбо-кит спроектирован и можно начинать повторяемость, но - я пожалуй пока некоторое время покатаюсь на макете) т.к. - надо полностью настроить на отдачу максимальной мощности, заехать на диностенд, замерить 0-100, наснимать видео, затем - закупить все материалы для кита, изготовить станины для повторяемости сложных деталей



Главное не начать жадничать, и не выдавить единичку избытка в мотор, что бы он в свою очередь не выдавил шатуны с поршнями из блока)



Надеюсь Дэнчик разрешит вот эту ссылку, там мой бортовик, наиболее подробный за весь период с момента покупки 307 - если точнее то с марта 2018, разработка самого блока управления длится уже более двух лет)

Изменено 28 июня, 2019 пользователем V2oD2o

[icechieff]

Блин, для 2.2 нужен кит) А то европейцы продают за 2,5к евро в стартовой - печаль.

[V2oD2o]

Блин, для 2.2 нужен кит) А то европейцы продают за 2,5к евро в стартовой - печаль.



Без проблем, только нужен донор и времени месяца 2))

[icechieff]

Без проблем, только нужен донор и времени месяца 2))

      Подожду, пока кто-нибудь первый не сделает, а то ждать не смогу)))

[V2oD2o]

Первые выезды начаты, не хватает пары датчиков, буст пока в пределах 0.3 - для бОльшего нужен клапан n75



https://www.youtube.com/watch?v=U1-xItEbPRE



Ну и дал товарищу попробовать, уж больно просил



https://www.youtube.com/watch?v=2vRcZO1sktc



Первый турбо-кит должен быть в сентябре примерно, как и версия блока под болт-он для TU5JP4



Сегодня первый раз приехал на работу в турбовом варианте, снизу и до 4000 тяга просто ломовая, далее нужно больше буста



Машина не настроена, точнее настроена но на глаз - чтоб передвигаться можно было безопасно, на днях буду менять турбину на новую - та что сейчас - труп

[V2oD2o]

Записал "небольшое" видео



https://www.youtube.com/watch?time_continue=3290&v=YNvwVx1R4cM

[V2oD2o]

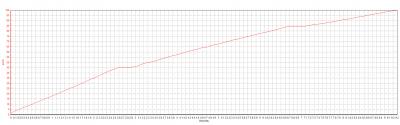

Заезд на черновом варианте настроек показал 9.3с до 100, racelogic



Смесь на бусте ~ 12.5, переключения ~ 0.6c, пик G — 0.567, УОЗ в пике 9-10гр, бензин 95 с весьма сомнительной заправки, избыток в основном ~ 0.4 +/- волнообразность из-за не правильного управления n75

Изменено 17 июля, 2019 пользователем V2oD2o

[icechieff]

Молодец!

[GT4]

улет

[V2oD2o]

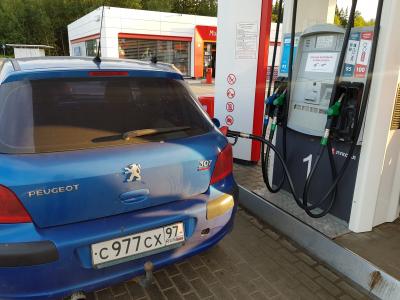

8.51с до 100 на TU5JP4 — 0.5 бар в среднем, 100й бензин, УОЗ 15, смесь 12.5, давление в шинах 1.8 бар, на улице +14, пиковое ускорение 0.624G

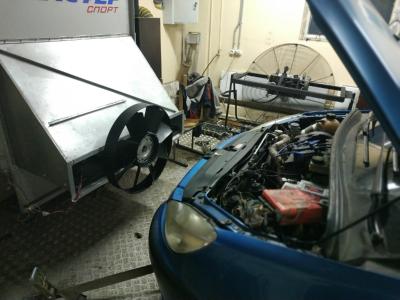

~150..160 л.с. - скоро на диностенде буду проверять фактическую мощность



Ищу б\у сцепление под сборку полуторной корзины, начинает буксовать при 0.6 бар - если кто то не выбросил после замены, отпишитесь пожалуйста)

[V2oD2o]

Посадил за руль бывшего драг рейсера, точно понимая что двигатель может не выжить, но нужны были цифры - у меня опыта в драге нету)

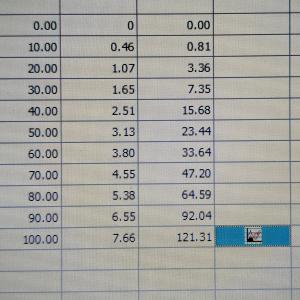

Чел выдал 7.66с на 0-100 и квотер 15.65, из последних доработок только короткоходная кулиса



https://www.youtube.com/watch?v=fzF_EOHjbc8





[V2oD2o]

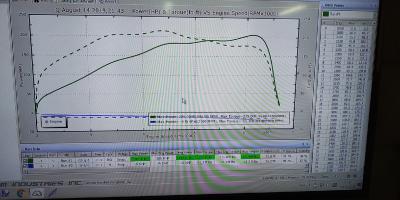

Есть подтверждённая мощность, 206 сил и 280 момента
