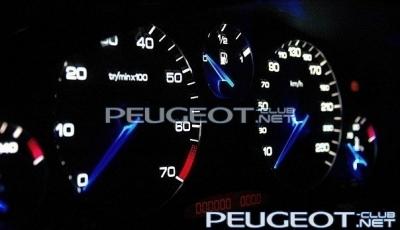

Нашел у себя фото клево измененной приборки Пежо 607:






Точно не знаю, но думаю, что там сделано что-то вроде этого

Опубликовано

На одном из форумов я задавал вопрос челу у которого так сделано

Так он говорит что ездил в какую то фирму что бы так сделали и поэтому технологию не знает

Я одно время сон потерял потому что тоже так хотел

Тупо замена лампочек не обойтись это точно

Опубликовано

а на стрелку вроде просто вместо лампочки ставят нужного цвета светодиод

Опубликовано

у меня к сожалению белая приборка, поэтому я не знаю( была бы черная, точно бы сделал)))

Опубликовано

Ну в 607 не предусмотрена лампочка под стрелку там идёт светофильтр от основных лампочек



а мне почему-то показалось, что есть....

Опубликовано

Всё что я в инете нарыл по этому поводу

Это только ссылки на объявления

мол приезжай сделаем за денюшку

Опубликовано

Вот нарыл способ изменить подсветку правда панелька к сожалению не наша но технология я думаю должна подойти

и так читаем и обсуждаем стоит ли так колхозить))))

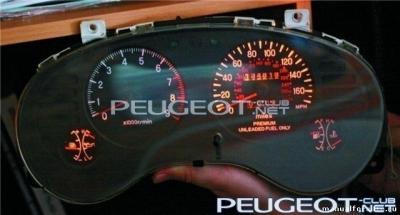

И так вот она испытуемая приборка




Были куплены два набора smd-диодов (имеют сверхяркое свечение): красные и RGB-диоды. Также благодаря подсказке Dimon311 из Calibra-club'а был собран простенький контролер для управления цветом в цепи RGB-диодов. В качестве проводки мы взяли обычный компьютерную шину для подключения внешних устройств. И, конечно же, для работы нам понадобится паяльник.






После снятия приборки с автомобиля (в Mitsubishi Eclipse 2G она крепится на четырех болтах) надо ее полностью разобрать. Сначала снимаем прозрачную крышку (держится на защелках), а затем и основной корпус.

Ну у нас почти так же






Отвинчиваем шурупы, которые держат шкалы. Их у нас четыре типа: спидометр, тахометр, датчик давления наддува и температуры масла, а также датчик уровня бензина в баке и температуры воды.






Аккуратно вынимаем диск шкалы. Кто бы мог подумать, что приборная панель состоит из такого количества различных элементов.






Наша первая цель – сами шкалы. Во время снятия их с фиксирующего штыря необходимо отметить маркером местоположение стрелок. Иначе вас каждый раз будет поправлять гаишник с палочкой. Уровень бензина, наддува, масла и воды в любом случае придется корректировать уже после модификации подсветки.






С помощью подручных средств производится демонтаж стрелки.

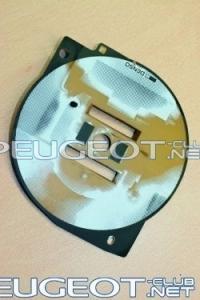

С оборотной стороны на шкалу нанесено несколько фильтрующих слоев, которая может и необходима для правильного отображения цвета заводских лампочек, но уж точно будет портить всю картину в случае применения светодиодов.






Поэтому берем растворитель и стираем всю гадость, которая будет ухудшать диодное свечение. Главное, чтобы растворитель не попал на лицевую сторону шкал – иначе их можно испортить.






Очищать нужно лишь места, где нанесены какие-либо данные (например, цифра 160 – как на картинке). Через час-полтора шкалы станут пропускать свет, словно они прозрачные.

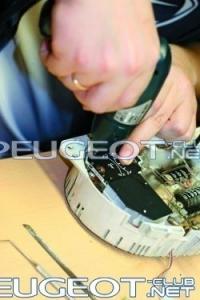

Посредством нехитрого инструмента, применяющегося также в зубной медицине, мы выпиливаем на элементах, где будут установлены диоды, ямки для самих диодов, а также канавки, по которым пойдут провода. Перечисленное можно сделать и с помощью паяльника, главное – выполнить всю инсталляцию в надежном и компактном виде. Отметим, что предполагаемое место прокладывания провод также заранее отметили маркером.






Наконец, дошло дело и до главного. Для дебютного звена в длинной электрической цепи всей подсветки нам понадобятся пластина с тремя RGB-диодами.

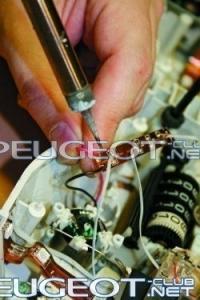

Припаиваем диоды к четырехконтактному шлейфу (три контакта на минус, и один на плюс), который мы получили из уже упомянутого компьютерного кабеля.






Затем прокладываем первое звено. Пластина, на которой находятся диоды, имеет липкую основу. В некоторых местах пригодится суперклей.






После пайки каждого звена желательно проверять проделанную работу (понадобится аккумулятор с проводами). Иначе если потом ничего не загорится, найти проблемное место будет крайне непросто. Электроника – наука капризная.






У нас первый блин обнаружился довольно быстро. Оказалось, что во время изгиба пластины был поврежден контакт, отвечающий за зеленый цвет. Пришлось заменить весь кусок ленты.






В большинстве типов приборных панелей стрелки и красная зона горят соответствующим цветом. Поэтому там мы проложим не RGB-диоды, а обычные красные. Для стрелок используем одиночные диоды.






Благодаря подготовленным канавкам в пластинках диод и провод теперь не будут выпирать наружу.






Красная зона также получила свою порцию одноцветных диодов.






Красные диоды "вешаются" на отдельную цепь и будут запитаны на цоколь заводской лампочки, то есть включатся от габаритов.






Еще раз проверяем работоспособность стрелок и красной зоны.






Трехконтактный контроллер цвета состоит из переменного резистора и микросхемы, который соединяется с цепью RGB-диодов. С помощью трех регуляторов мы можем задать более десятка различных вариантов свечения. От ленты RBG-диодов плюс пойдет на цоколь лампы (для включения от габаритов), а три минусы – на контроллер.






В обратном порядке собираем приборку. Прозрачную крышку не одеваем – так как все стрелки, кроме спидометра и тахометра, нужно будет корректировать после подключения. Стрелку бензина выставляем, заправив полный бак, а остальные – как просто прогреем двигатель.






Осталось только придумать расположение контроллера – как правило, его крепят в ногах у водителя.






Первоначальный вариант даже стыдно сравнивать с полученным результатом. Мало того, что свечение в несколько раз ярче, так еще и можно задать цвет на выбор.









Я думаю что я себе наверное заморочусь

И положу фотки уже нашей приборки

Пока хочеться услыхать может есть какие мнения по такой технологии

Опубликовано

круто. только я бы не стал заморачиваться с контроллером, и изменением цветовой гаммы....

Опубликовано

Вот я тож так думаю

Вот и правильно, чем больше компонентов, тем больше вероятность отказа)))

Опубликовано

все круто только ярко слишком ночью с такой после 1 часа езды ослепнешь

Опубликовано

мне нравится респект..тоже себе замучу

фотки сделай! нам покажешь)

Опубликовано

Мне кажется вся эт затея просто показухой,на наших тачках и так все красиво,а через чур яркая подсветка сильно отвлекает,я тут сел к товарищу в ситроен С3,дак вот там очень яркая панель я на пппассажирском месте сидел,а как зарулем ваще непредставлю,отвлекает сильно,так что на любителя такое новшество.

Опубликовано

да наверное соглашусь что в 607 вся подсветка в оранж стиле смотреться круто и к месту ( а переделывать одну приборку а все остальное оставить как то не несуразно)

главное что бы все что должно светиться светилось и мигало ))))
