Снятие Ремня Дополнительного Оборудования, Роликов И Замена Подшипника В Муфте Кондиционера.

[icechieff]

Мой двигатель 1.6, 110 л.с., NFU, 2005



Снимаем: ремень дополнительного оборудования, натяжной ролик, протяжной ролик, муфту кондиционера.



Я использовал ключи:

- трещетка с головками на 13, 10 и 16!!!.

- ключ от болгарки или велосипедный советский ключ для руля с трубой удлинителем.

- съемник стопорных колец (типа утконосов) или шило, отвертку и много терпения.

- съемник подшипников (большой, цена 300-400 руб.)



Для замены только ремня и роликов не требуется подъем машины и снятие колеса, все делается в обычном гараже или на улице у магазина.

Для съема муфты кондиционера желательно поднять машину, снять правое колесо и снять половину локера (4 клопа).



Ремень снимается за 5 минут. Все очень просто, сложностей никаких нет, справится любой.

Берем трещетку с головой на 13 (может у кого на 16) и болт (гвоздь, шпильку, палку) диаметром 3 мм длиной 3-5 см.

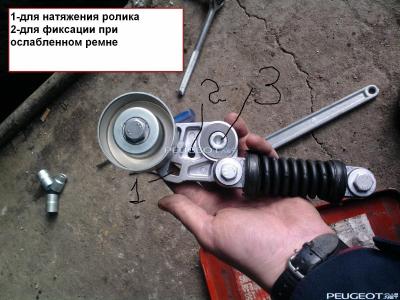

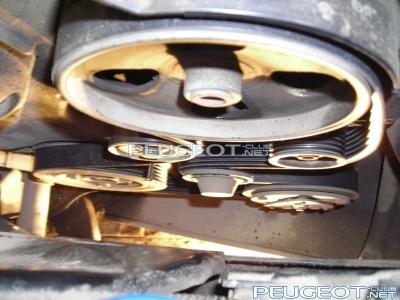

Ставим ключ на натяжной ролик и поворачиваем его на ~30 градусов против часовой стрелки.

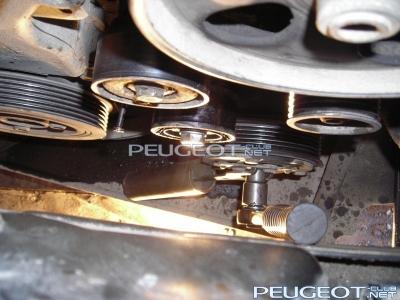

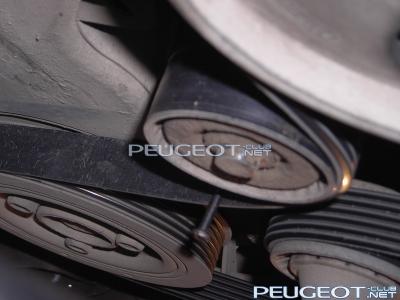

Другой рукой вставляем болт (гвоздь, шпильку, палку) в отверстие на площадке ролика (на двигателе есть аналогичное отверстие, куда болт и войдет).



Ремень свободен, ролик зафиксирован.



Теперь можно снимать ролики.

Площадка натяжного ролика крепится двумя болтами (сверху и снизу). Берем трещетку с головой на 10 и откручиваем.



Протяжной ролик крепится одним болтом (в центре). У меня он прикрыт пластиковой крышкой.

Тут загвоздка:

- для него потребуется голова на 16.



На снятие ремня и роликов ушло менее 30 минут.



Теперь муфта кондиционера.

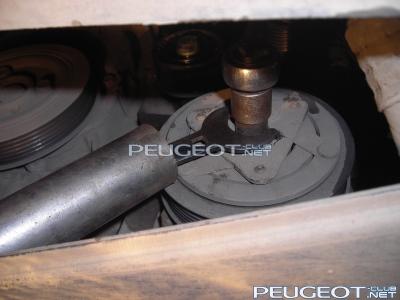

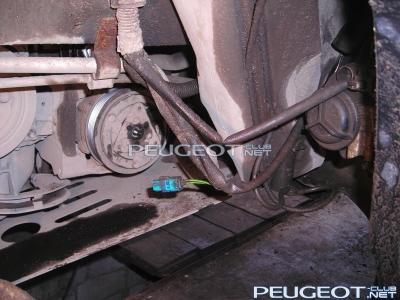

Лезем в арку колеса, и при снятом локере, видим перед собой кондиционер:

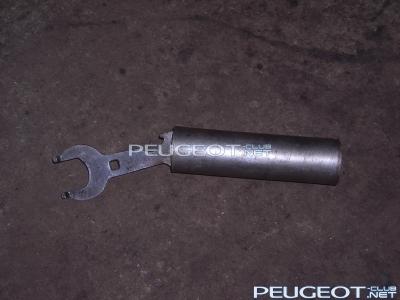

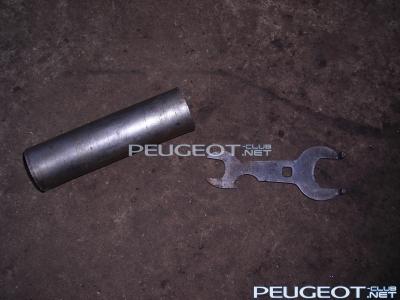

Берем ключ болгарки или как в моем случае приспособу:

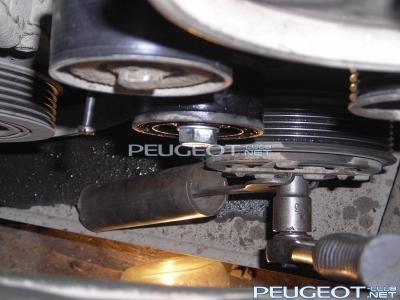

Ставим ее в отверстия на муфте и откручиваем гайку трещеткой с головой на 13

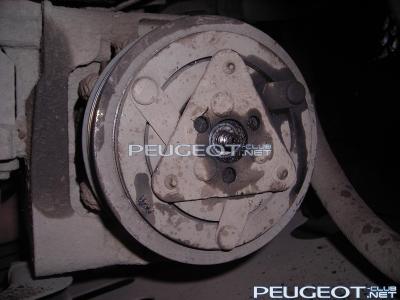

Получаем картину:

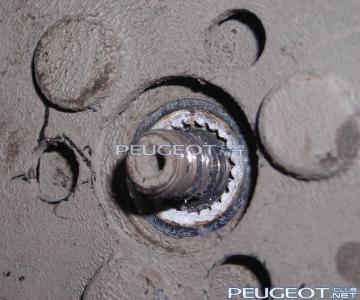

Первая пластина муфты (с треугольником и отверстиями) сидит на зубцах. Поставьте туже голову на 13 в центр и немного обстучите, затем снимайте её на себя. Не перестарайтесь с вставкой отверток, стамесок и т.п. в щель между пластиной и самой муфтой, погнете треугольник и кольца данного "амортизатора". Снимать нужно центр, а не оттягивать края отверткой потолще. Молотком НИЧЕГО НЕ БИТЬ!!!

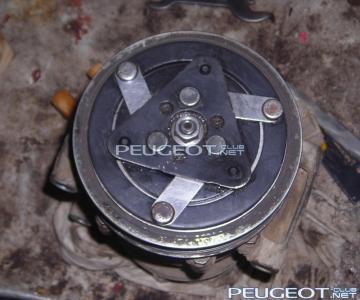

Сняли первую пластину. Далее берем съемник стопорных колец и снимаем первое кольцо.

Далее идет одна тонкая шайба. Снимаем её чтоб не потерялась.



Еще глубже стоит второе стопорное кольцо. (оно закрыто кольцом из поролона или чего-то похожего). Его снимать не нужно!!! Оно фиксирует прорезиненную пробку. Снимите кольцо, получите пробкой в глаз и останетесь без фриона

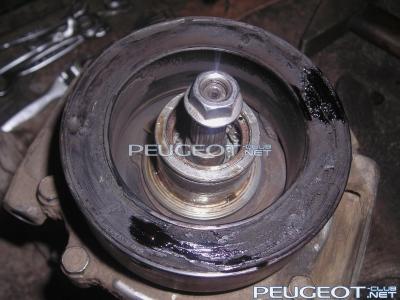

Снимаем муфту и подшипник.



Теперь оговорюсь. В моем случае подшипник муфты кондея был на столько сильно убит, что подвергся сильному перегреву, оплавил свою пластиковую обойму и потерял половину шариков.



Для снятия муфты пришлось откидывать кондиционер (я снял его полностью, потом заправлял фреоном).



Как писали в других форумах, муфта снимается руками, но не всегда...

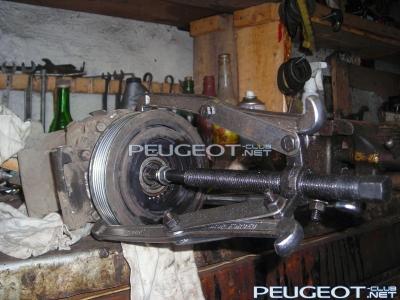

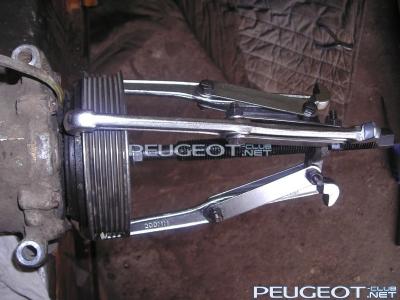

Берем съемник подшипников, ставим его на муфту, и выпрессовываем её.

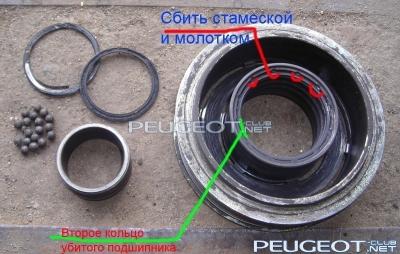

Муфту сняли, переворачиваем ее, берем стамеску, молоток и сбиваем фиксирующие подшипник выступы.

Затем тем же съемником подшипников или любым другим старым подшипником, диаметром 50-55мм с молотком, выпрессовываем подшипник.

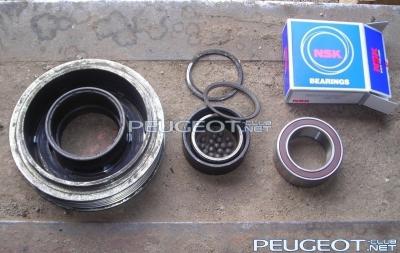

Берем новый подшипник...

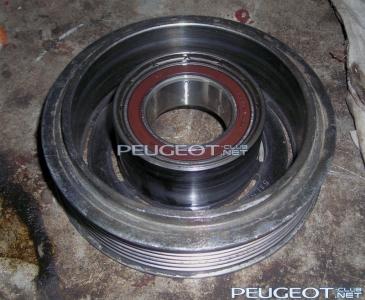

Смазываем маслом (из движка) место посадки, сам подшипник и впрессовываем его в муфту с помощью деревянного бруска и молотка.



Делаем перекур и радуемся, что работа почти закончена.



Моя обмотка (электромагнит) неплохо поджарилась, но пока работает.

Для её снятия нужно скинуть большое стопорное кольцо (фото ниже)



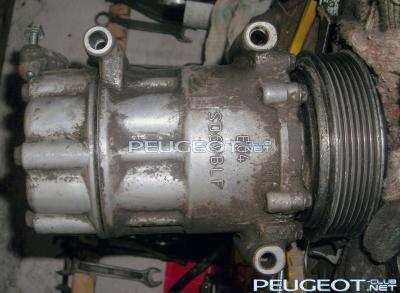

Кондей крепится на трех болтах. Голова на 13.

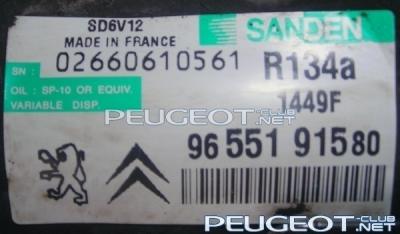

Кому надо наклейка на кондее:



Все готово, начинаем сборку в обратном порядке:

- поставить муфту на место

- поставить стопорное кольцо

- на забыть шайбу

- поставить первый диск с треугольником

- закрутить гайку

- поставить кондей на место, если снимали

- одеть ремень

- отпустить натяжной ролик

- поставить локер

- поставить колесо и опустить машину



Удачи в ремонте!!!



Дополнение 1.

На 8-клапанниках немного другой натяжитель:



Дополнение 2.

Бывает подшипник проворачивает и посадочное место повреждается. После этого подшипник заходит не с натягом, а свободно что не допустимо . Придется снимать переднюю крышку компрессора и втулить посадочное место подшипника .

по мотивам

[Николай Шульжитский]

Ребята, начал гудеть жестко ремень кондиционера.в пятницу буду снимать и перебирать. Может кто-нить написать размеры подшипника?! или его номер?! или еще что-нить что мне поможет найти этот самый подшипник в нашем небольшом городке!!! Очень нужно!!! Помогите!!!

[Леха Леха Леха]

где взять подшипник на шкив кондея,в авто запчастях сказали отдельно он не продается!

[Николай Шульжитский]

Что-то вообще никто не хочет помочь

[Николай Шульжитский]

Всем доброго времени суток!!! сегодня таки добрался до этого самого подшипника муфты компрессора кондиционера. Итог: потрачено 1050руб.; пол дня личного времени, проведенного приятно и полезно; и главное - никаго шума от кондиционера Сумма складывается из следущего: подшипник - 600руб., выпрессовка старого подшипника ( сам не смог этого сделать, пришлось в сервис увезти) 100руб., и новый ремень ( как оказалось маленько не подошел по длинне ) 350руб.. Размер подшипника: 35х55х20. Номер оригинального таков: 35BD219DUK ( вроде так). Стоимость его 329руб. У нас с доставкой он бы обошелся в рублей 390, но его к сожалению не было в наличии и шел бы он неделю... Пришлось купить финляндский, фирмы LAAKERI. Также были следушие цены: 900руб., 650 и 510, но последний был бы в конце следущей недели... Вот

[Леха Леха Леха]

мне тоже сегодня починили муфту,работа 1200р,подшипник 500р.

[geolog206]

подскажите пожалуйста где в ПИТЕРЕ делают ремонт или замену муфты компрессора кондея.и по каким ценам..за рание спасибо(кондиционер не включается)

Изменено 4 июня, 2013 пользователем geolog206

[svyatoh]

Беда такая погнул шкив кондиционера на нем номер 5FM69CA он не как не пробивается сам кондиционер SD6C12 SANDEN что делать не знаю прошу помощи где можно взять новый шкив!

Изменено 28 октября, 2013 пользователем svyatoh

[daimon85]

вчера поменял подшипник муфты компрессора кондея по вашей инструкции, все отлично получилось.

[Георгий]

Беда такая погнул шкив кондиционера на нем номер 5FM69CA он не как не пробивается сам кондиционер SD6C12 SANDEN что делать не знаю прошу помощи где можно взять новый шкив!



Только вместе с муфтой.

[revoleg]

Мой двигатель 1.6, 110 л.с., NFU, 2005



Снимаем: ремень дополнительного оборудования, натяжной ролик, протяжной ролик, муфту кондиционера.



Я использовал ключи:

- трещетка с головками на 13, 10 и 16!!!.

- ключ от болгарки или велосипедный советский ключ для руля с трубой удлинителем.

- съемник стопорных колец (типа утконосов) или шило, отвертку и много терпения.

- съемник подшипников (большой, цена 300-400 руб.)



Для замены только ремня и роликов не требуется подъем машины и снятие колеса, все делается в обычном гараже или на улице у магазина.

Для съема муфты кондиционера желательно поднять машину, снять правое колесо и снять половину локера (4 клопа).



Ремень снимается за 5 минут. Все очень просто, сложностей никаких нет, справится любой.

Берем трещетку с головой на 13 (может у кого на 16) и болт (гвоздь, шпильку, палку) диаметром 3 мм длиной 3-5 см.

Ставим ключ на натяжной ролик и поворачиваем его на ~30 градусов против часовой стрелки.

Другой рукой вставляем болт (гвоздь, шпильку, палку) в отверстие на площадке ролика (на двигателе есть аналогичное отверстие, куда болт и войдет).




Ремень свободен, ролик зафиксирован.




Теперь можно снимать ролики.

Площадка натяжного ролика крепится двумя болтами (сверху и снизу). Берем трещетку с головой на 10 и откручиваем.



Протяжной ролик крепится одним болтом (в центре). У меня он прикрыт пластиковой крышкой.

Тут загвоздка:

- для него потребуется голова на 16.



На снятие ремня и роликов ушло менее 30 минут.



Теперь муфта кондиционера.

Лезем в арку колеса, и при снятом локере, видим перед собой кондиционер:




Берем ключ болгарки или как в моем случае приспособу:





Ставим ее в отверстия на муфте и откручиваем гайку трещеткой с головой на 13






Получаем картину:




Первая пластина муфты (с треугольником и отверстиями) сидит на зубцах. Поставьте туже голову на 13 в центр и немного обстучите, затем снимайте её на себя. Не перестарайтесь с вставкой отверток, стамесок и т.п. в щель между пластиной и самой муфтой, погнете треугольник и кольца данного "амортизатора". Снимать нужно центр, а не оттягивать края отверткой потолще. Молотком НИЧЕГО НЕ БИТЬ!!!




Сняли первую пластину. Далее берем съемник стопорных колец и снимаем первое кольцо.

Далее идет одна тонкая шайба. Снимаем её чтоб не потерялась.



Еще глубже стоит второе стопорное кольцо. (оно закрыто кольцом из поролона или чего-то похожего). Его снимать не нужно!!! Оно фиксирует прорезиненную пробку. Снимите кольцо, получите пробкой в глаз и останетесь без фриона



Снимаем муфту и подшипник.



Теперь оговорюсь. В моем случае подшипник муфты кондея был на столько сильно убит, что подвергся сильному перегреву, оплавил свою пластиковую обойму и потерял половину шариков.



Для снятия муфты пришлось откидывать кондиционер (я снял его полностью, потом заправлял фреоном).



Как писали в других форумах, муфта снимается руками, но не всегда...



Берем съемник подшипников, ставим его на муфту, и выпрессовываем её.





Муфту сняли, переворачиваем ее, берем стамеску, молоток и сбиваем фиксирующие подшипник выступы.

Затем тем же съемником подшипников или любым другим старым подшипником, диаметром 50-55мм с молотком, выпрессовываем подшипник.




Берем новый подшипник...




Смазываем маслом (из движка) место посадки, сам подшипник и впрессовываем его в муфту с помощью деревянного бруска и молотка.



Делаем перекур и радуемся, что работа почти закончена.




Моя обмотка (электромагнит) неплохо поджарилась, но пока работает.

Для её снятия нужно скинуть большое стопорное кольцо (фото ниже)





Кондей крепится на трех болтах. Голова на 13.




Кому надо наклейка на кондее:




Все готово, начинаем сборку в обратном порядке:

- поставить муфту на место

- поставить стопорное кольцо

- на забыть шайбу

- поставить первый диск с треугольником

- закрутить гайку

- поставить кондей на место, если снимали

- одеть ремень

- отпустить натяжной ролик

- поставить локер

- поставить колесо и опустить машину



Удачи в ремонте!!!



Дополнение 1.

На 8-клапанниках немного другой натяжитель:




Дополнение 2.

Бывает подшипник проворачивает и посадочное место повреждается. После этого подшипник заходит не с натягом, а свободно что не допустимо . Придется снимать переднюю крышку компрессора и втулить посадочное место подшипника .


по мотивам

Добрый День!

 Подскажите, пожалуйста, У меня 308-я 2008 Ат 120 л с. Подозреваю, что предыдущий хозяин заблокировал ролик кондея. при включении нет характерного щелчка и похоже кондей постоянно молотит. Он включает холод, выключает, но нагрузка на двигатель не меняется. Или французы такую муфту смастерили, что по ней и не заметно?

[url=http://pixs.ru/

как прикрепить фото?

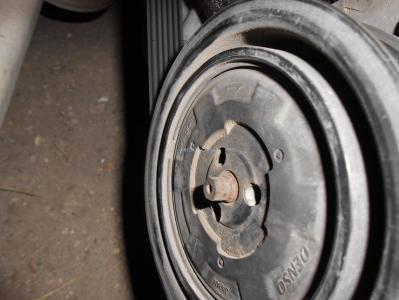

это мой ролик кондея. Тут муфта есть?

Изменено 29 мая, 2016 пользователем revoleg

[dimon405]

На твоем моторе ep6 нет ни одной детали схожей с описанным tu5. На tu шкив визуально составной. Если не ошибаюсь, принцип включения у тебя другой, не электромагнитным шкивом.

[Мартын]

Добрый День!

 Подскажите, пожалуйста, У меня 308-я 2008 Ат 120 л с. Подозреваю, что предыдущий хозяин заблокировал ролик кондея. при включении нет характерного щелчка и похоже кондей постоянно молотит. Он включает холод, выключает, но нагрузка на двигатель не меняется. Или французы такую муфту смастерили, что по ней и не заметно?

[url=http://pixs.ru/

как прикрепить фото?

это мой ролик кондея. Тут муфта есть?

Так и есть,только мастерили это япы из DENSO.А так хочется щелчков?

[serzh1980]

хм.. а мне..такую муфту.. без щелчков и нагрузки... можно вкорячить?

[Мартын]

хм.. а мне..такую муфту.. без щелчков и нагрузки... можно вкорячить?

Принцип совсем другой там - изменяемый объем компрессора.

[serzh1980]

А жаль...

[bendix]

А жаль...

Зачем тебе лишние проблемы, особой надежностью они не отличаются

[Мартын]

Зачем тебе лишние проблемы, особой надежностью они не отличаются

Я бы не сказал,смотря какого года продукт!

[bendix]





смотря какого года продукт!

Они там что то доробатовали? я не заметил

[Мартын]

Они там что то доробатовали? я не заметил

Объем увеличили однако

[revoleg]

Так и есть,только мастерили это япы из DENSO.А так хочется щелчков?

Спасибо за советы! Так каков вердикт? У меня все в порядке? и DENSO так и работает?

А то я читаю букварь: При включении кондиционера - щелчок, прижимной диск входит в зацепление и начинает вращать ротор компрессора...

Переживаю, чтоб компрессор не молотил постоянно и не загнулся(((

Изменено 30 мая, 2016 пользователем revoleg

[Мартын]

Спасибо за советы! Так каков вердикт? У меня все в порядке? и DENSO так и работает?

А то я читаю букварь: При включении кондиционера - щелчок, прижимной диск входит в зацепление и начинает вращать ротор компрессора...

Переживаю, чтоб компрессор не молотил постоянно и не загнулся(((

Он работает ВСЕГДА.............
