Замена Дисплея Бк На Беспроблемный От 307

[kvp26]

http://www.drive2.ru/l/5709367/



всю информацию черпал от сюда

http://peugeot-lab....amena-d/page-15

Изменено 20 февраля, 2015 пользователем icechieff
Последнее предупреждение за ссылки в сообщениях

[Calibrik1]

kvp26 С терморезистором не разбирался еще?

[kvp26]

kvp26 С терморезистором не разбирался еще?



Еще нет .

Нашел только на 80кОм

Изменено 20 февраля, 2015 пользователем kvp26

[Calibrik1]

Еще нет .

Нашел только на 80кОм



И как с 80-тым?



Я не пойму по фото - терморезистор нужно подкидывать к проводке? Или схемы на плату достаточно?

[kvp26]

И как с 80-тым?



Я не пойму по фото - терморезистор нужно подкидывать к проводке? Или схемы на плату достаточно?

поставил в место резистора 115 кОм подстроечный резистор и ним подобрал нужное сопротивление)) вроде пока неплохо, немного есть искажение но в общем совсем неплохо, стабильное изображение.

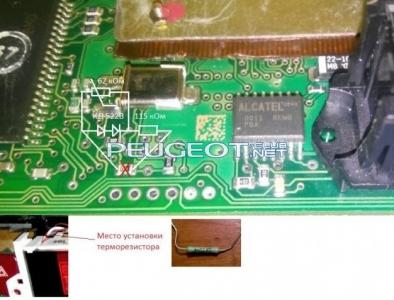

по поводу схемы: я выпаял штатный )) резистор и вместо него впаял схему но терморезистор на удлиненных проводках вынес ближе к самому экрану сверху под корпус чтобы он при нагреве экрана реагировал равномерно.

если получится сфоткаю и выложу.

только я схему сейчас распаял и вынес на корпус для удобства настройки, подстроечный резистор.

[Calibrik1]

сфоткаю и выложу.

Ждем))

[kvp26]

Ждем))

на выходных 7-8 марта 100% выложу фотки

[Calibrik1]

на выходных 7-8 марта 100% выложу фотки

Я в свой "залез" теперь вообще печалька

[kvp26]

Я в свой "залез" теперь вообще печалька

У меня тоже не с первого раза получилось Главное точно совместить дорожки, а потом хорошенько прижать

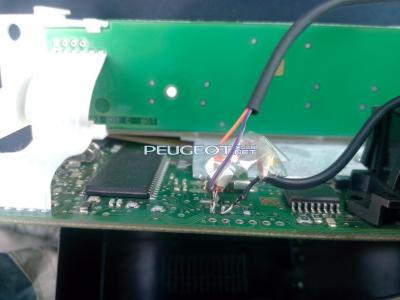

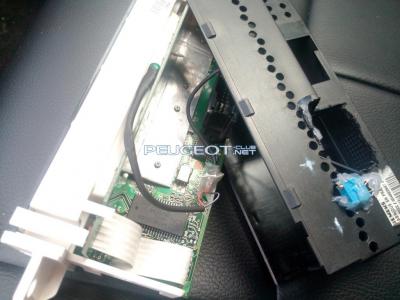

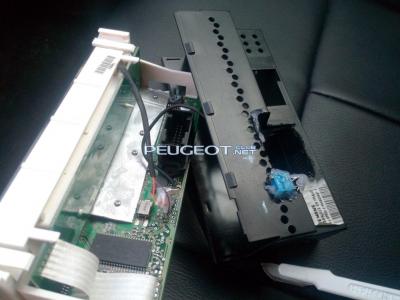

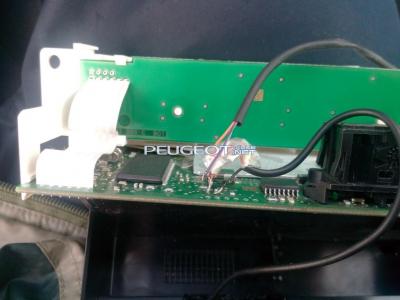

как и обещал сделал фотки так как еще все в процессе настройки сильно не ругайте за качество сборки изначально все было красиво, но по ходу внесение изменений собирал все на лету так, что наляпано сильно

[Calibrik1]

На 607 такой прокатит?

[Николай 6 0 7]

что за умник выложил эту схему - ни черта она не работает! Вы перед тем как выложить сами свой почините потом сюда всякую ересть пишите!

[Николай 6 0 7]

в итоге воткнул дисплей от 307 - теперь неработает подрулевой от магнитолы, кнопки меню, и телефон - ну и нахрена спрашивается весь этот колхоз?

от 307 ставт и проблем нету, б**дь вы хоть пишите что ни хера не работает на его дисплее! И зачем автор перепаял всю схему подсветки от 307 и кнопки если всего лишь навсего нужно было поменять рамку в которой просверлить 2 дырочки под кнопки

[Николай 6 0 7]

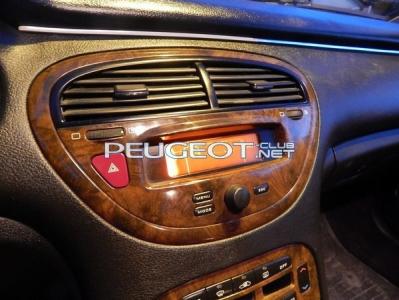

Вот так надо было делать! а не колхозить с кнопками и подсветкой абсолютно бестолку!

Фото отчет замена дисплея 607 на 307.pdf

[kaema]

в итоге воткнул дисплей от 307 - теперь неработает подрулевой от магнитолы, кнопки меню, и телефон - ну и нахрена спрашивается весь этот колхоз?

от 307 ставт и проблем нету, б**дь вы хоть пишите что ни хера не работает на его дисплее! И зачем автор перепаял всю схему подсветки от 307 и кнопки если всего лишь навсего нужно было поменять рамку в которой просверлить 2 дырочки под кнопки

Подрулевой прекрасно прописывается в РР 2000.  Алгоритм здесь https://peugeot-lab.net/forum/topic/620/page-7  Может быть таким же образом и телефон можно прописать. Кнопки под дисплеем не прописываются никак.

в итоге воткнул дисплей от 307 - теперь неработает подрулевой от магнитолы, кнопки меню, и телефон - ну и нахрена спрашивается весь этот колхоз?

от 307 ставт и проблем нету, б**дь вы хоть пишите что ни хера не работает на его дисплее! И зачем автор перепаял всю схему подсветки от 307 и кнопки если всего лишь навсего нужно было поменять рамку в которой просверлить 2 дырочки под кнопки

Подрулевой от магнитолы прекрасно активируется в РР2000 по алгоритму https://peugeot-lab.net/forum/topic/620/page-7. Может быть таким же образом активируется и телефон. Кнопки меню под дисплеем не активируются никак. Торцевая кнопка трип-компа активируется в других меню дисплея в РР2000.

[R_S_RUDENKO]

что за умник выложил эту схему - ни черта она не работает! Вы перед тем как выложить сами свой почините потом сюда всякую ересть пишите!

Готовлюсь к вживлению такой схемы, сдается мне у вас есть две конструктивные ошибки. нет изоляции и терморезистор не измеряет температуру экрана. Хочу попробовать еще схему питания посадить на радиаторы. Должны была пачулька от ремонта видеокарт остаться.

[R_S_RUDENKO]

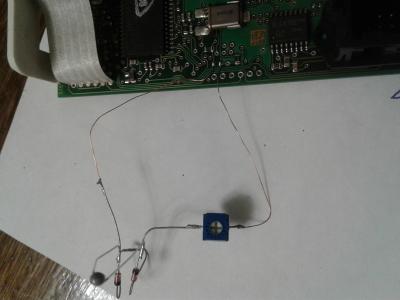

Навоял схемку. Теперь вечером понаблюдаю. Раньше гасла совсем, ни пикселя не оставалось. Сегодня за 10 мин не потускнело. Но нужна более длительная проверка, т.к. у меня номиналы другие. Терморезистор 56 кОм, простой резистор 120 кОм. Диоды тоже немного другие.



[R_S_RUDENKO]

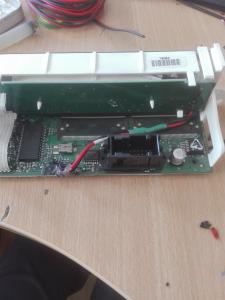

Не идеально, но не темнеет.
