Tu5Jp4 Снятие - Установка Зубчатого Ремня Грм.

[icechieff]

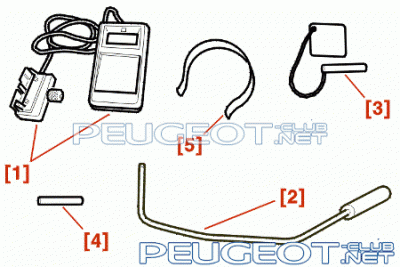

Приспособления.





[1] Приспособление для измерения натяжения приводного ремня S.0192 .



[2] приспособление для фиксирования маховика двигателя (-).0132-QY .



[3] Приспособление для фиксирования распредвала : Выпуск(-).0132-AJ1 .



[4] Приспособление для фиксирования распредвала : Впуск (-).0132-AJ2 .



[5] Приспособление для поддержания ремня (-).0132-AK .



Снятие зубчатого ремня ГРМ.



Снять :

- Переднее правое колесо

- грязезащитный щиток

- Ремень привода навесных агрегатов

- Шкив привода навесных агрегатов ( на коленчатом валу)



Удерживать силовую установку с помощью поддерживающих стоек .



Снять :

- левая опорная лапа двигателя (1) в комплекте

- Нижний кожух газораспределительного механизма

- Верхний кожух газораспределительного механизма (2)



Застопорить :

- маховик в положении ВМТ цилиндра 1 ; с помощью приспособления [2]

- Распредвалы ; При помощи приспособлений [3] - [4]

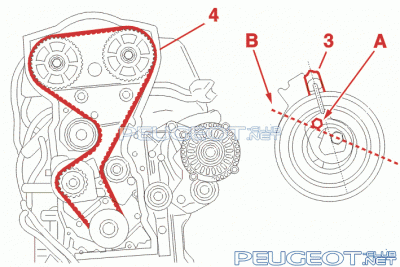

С помощью шестигранной головки (A) повернуть ролик в направлении, указанном стрелкой, чтобы установить индекс (3) в положение ( для максимального ослабления ремня .



Зафиксировать натяжной ролик в положении .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : запрещается поворачивать ролик на полный оборот .



Снять (4) .



Устанока зубчатого ремня ГРМ.



Убедиться, что ролики (5) и (6) вращаются свободно (без зазоров и задиров) .



На ремень нанесено 3 метки © - (D) - (E) напротив зубцов (1) и (52) - (72) ремня .



Метки представляют собой нанесенные белой краской штрихи на тыльной стороне ремня напротив соответствующих зубцов .





Установить на место ремень .

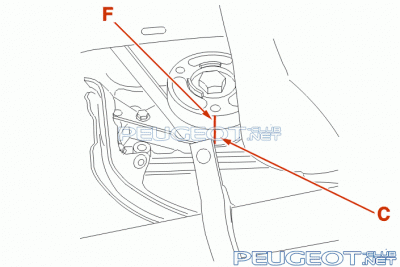

Совместить метку © приводного ремня с канавкой (F) шкива коленчатого вала .



Можно повернуть распределительные валы с помощью ключа чтобы облегчить установку приводного ремня на шкивы .





Для поддержания ремня установите на шестерню коленвала приспособление [5] .



СЛИШКОМ БОЛЬШОЕ НАТЯЖЕНИЕ



Повернуть натяжной ролик против часовой стрелки до упора, затем вернуться назад на 2 мм .



Затянуть болт натяжного ролика моментом 1 дН.м .



Вынуть штифт коленчатого вала .



Провернуть коленвал на 4 оборота в нормальном направлении вращения .



НОРМАЛЬНОЕ НАТЯЖЕНИЕ



Выставить и застопорить коленчатый вал .



Воздействовать на болт (7), чтобы отпустить натяжной ролик .



Натянуть ролик в направлении по часовой стрелке до точки, в которой получается предельно большое натяжение .



С помощью шестигранной головки (A) подвести индекс, поворачивая по часовой стрелке, чтобы он располагался напротив метки .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : для правильной регулировки привода ГРМ индекс не должен опуститься ниже минимальной точки .



Затянуть крепление ролика динамического натяжителя : 2.2 дН.м .



Вынуть штифты :

- коленчатый вал

- распределительные валы



Провернуть коленвал на (2) оборота в нормальном направлении вращения .



Проверить положение ролика: он должен располагаться в ± 2 мм по отношению к тому положению, в котором он был ранее затянут; в противном случае начать установку сначала .



Проверить правильность регулировки, снова зафиксировав в положении для регулировки распределительные валы; если правильный результат не получен, начать операцию сначала .



Вынуть калибровочный(е) штифт(ы) двигателя .



Установить ремень навесных агрегатов, локер, колесо.

[mikelog]

есть ли метод определения правильно натянут ремень или нет? а то не очень понятно где минимальное натяжение, где максимальное и все это дело производить при снятой чеке или нет?

[dimon405]

Есть такой прибор, называется кажется частотомер, по колебаниям ремня может подсказать правильно ли натянут. На любой станции рено есть, для них он обязательная процедура. Конечно натяжение проверять после отпускания натяжителя и проверки правильности установки ремня.

[mikelog]

Есть такой прибор, называется кажется частотомер, по колебаниям ремня может подсказать правильно ли натянут. На любой станции рено есть, для них он обязательная процедура. Конечно натяжение проверять после отпускания натяжителя и проверки правильности установки ремня.

да я ради эксперимента как только не крутил не вертел натяжной ролик, ессна НЕ допуская полного оборота , чтобы не допустить проворот, так вот что-то натяжение особо не менялось.

то есть вопрос стоял как в домашних условиях производить проверку? конечно у меня есть приложение на смартфоне для контитековских ремней, но увы и ах, я дуралей решил заказать оригинал.

Изменено 6 ноября, 2014 пользователем mikelog

[dimon405]

В инструкции подробно пишут о том куда должна смотреть стрелка натяжителя ремня после его отпускания. Ну рукой пощупай, как ремень генератора проверяешь. Двумя пальцами переверни ветвь ремня в самом длинном месте на 90 градусов.

[mikelog]

В инструкции подробно пишут о том куда должна смотреть стрелка натяжителя ремня после его отпускания. Ну рукой пощупай, как ремень генератора проверяешь. Двумя пальцами переверни ветвь ремня в самом длинном месте на 90 градусов.

в том то и прикол, что стрелку натяжителя ставлю как по книжке, а пальцами ремень на 90 градусов не повернешь на самом длинном плече

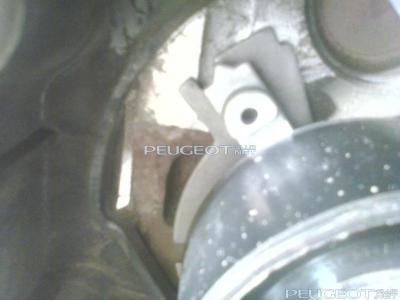

Фото старое, флажок сейчас выставлен четко посередине прорези

,

как написано в книжке

[dimon405]

Непонятно что тебя тревожит. Ремень натянут слишком сильно?

[bendix]

а пальцами ремень на 90 градусов не повернешь на самом длинном плече

А зачем его крутить пальцами? Производитель специально сделал автоматический ролик, выставил стрелку по прорези, закрутил закрыл и забыл про этот ремень и ролик на 60 тыщ.

[mikelog]

Непонятно что тебя тревожит. Ремень натянут слишком сильно?

непонятные звуки после замены ремня грм, помпы и роликов, но уже нашел несколько челвоек, у которых новая оригинальная помпа оказалась мелодичной =( и тут варианта два либо у меня так же, либо ремень перетянут, но с другой стороны, как он может быть перетянут, если он в номинальном положении?

первый раз я отдавал машину на замену ремня грм и роликов в севрис, так там вообще этот указатель хз где и как был, но точно не в прорези.
