Tu3Jp4 Снятие - Установка Зубчатого Ремня Грм.

[icechieff]

Приспособления.

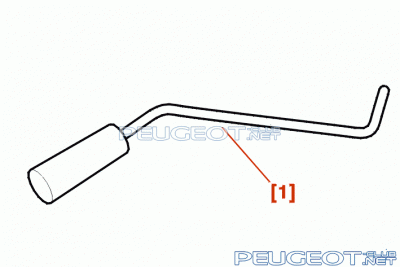

[1] Приспособление для фиксирования маховика двигателя (-).0132-QY .

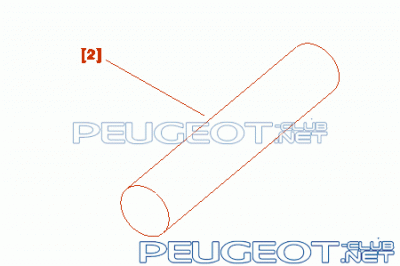

[2] Штифт шкива привода распределительного вала (-).0132-RZ .



Снятие зубчатого ремня ГРМ.



Отсоединить отрицательную клемму аккумуляторной батареи .



Снять ремень привода навесного оборудования .



Подпереть двигатель домкратом через деревянную проставку .



Снять :

- верхнюю правую опору двигателя

- Шкив привода навесных агрегатов

- крышки привода газораспределительного механизма

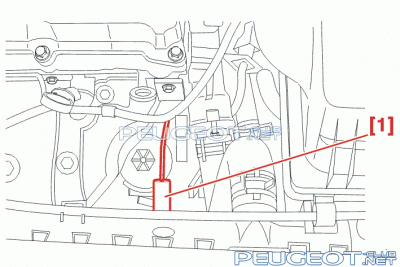

Зафиксировать маховик двигателя с помощью приспособления [1] .

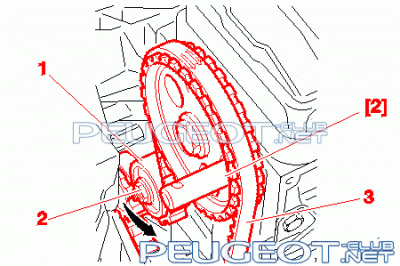

Зафиксировать распределительный вал при помощи штифта [2] .



Отпустить гайку (2), удерживающую натяжной ролик (1), затем отодвинуть натяжной ролик с помощью регулировочного эксцентрика (E) (на 6 щелчка в горизонтальном направлении в сторону насоса системы охлаждения), чтобы ослабить натяжение ремня .



Снять (3) .



Установка зубчатого ремня ГРМ.



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Убедиться, что ролик (1) вращается свободно (без люфта и задиров) .



Маховик и шкив распределительного вала зафиксированы в определенном положении .

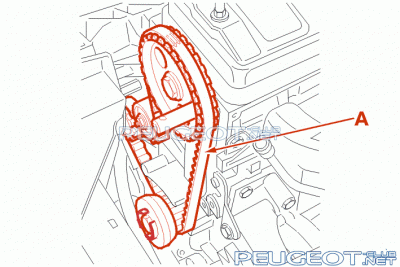

Установить новый приводной ремень (A), удерживая сильно натянутой ветвь ремня между шкивом коленчатого вала и шкивом распределительного вала, выполняя действия в следующей последовательности :

шкив коленчатого вала

шкив распределительного вала

Шкив привода насоса охлаждающей жидкости

натяжной ролик



Снять штифты [1] и [2] .

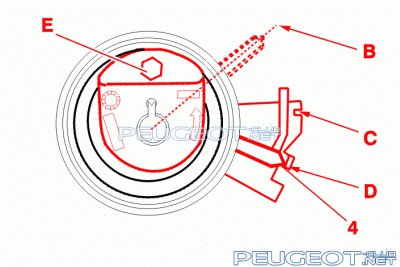

С помощью шестигранной головки (E) повернуть ролик против часовой стрелки, чтобы подвести указатель (4) в положение .



Удерживать ролик в этом положении и затянуть гайку (2) моментом 2.0 дН.м .



Повернуть коленчатый вал на 10 оборота по часовой стрелке до достижения верхней мертвой точки в цилиндре 1 .



Зафиксировать маховик .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : запрещено поворачивать коленчатый вал против часовой стрелки, чтобы вставить калибровочный штифт маховика .



Проверить правильность фиксации в контрольных точках, убедившись, что калибровочный штифт распределительного вала свободно входит в свое отверстие .



Немного отвернуть гайку (2), удерживая в прежнем положении ролик .



С помощью шестигранной головки (E) повернуть натяжной ролик по часовой стрелке, чтобы подвести указатель (4) в положение © .



Удерживать ролик в этом положении и затянуть гайку (2) моментом 2.0 дН.м .



Удалить приспособление [1] с маховика .



Проверить положение указателя (4) .



Если положение неправильное, немного отвернуть гайку (2) и повторить операции натяжения приводного ремня .



Повернуть коленчатый вал на 2 оборотов по часовой стрелке .



Убедиться в правильной регулировке привода ГРМ (возможность зафиксировать в контрольных точках шкивы коленчатого вала и распределительного вала) .



Если это не так, повторить сначала операцию по установке и натяжению приводного ремня .



Установить на место :

- крышки привода газораспределительного механизма

- Шкив привода навесных агрегатов (затяжка моментом 2.5 дН.м)

- верхнюю правую опору двигателя



Установить ремень привода навесных агрегатов .



Подсоединить аккумуляторную батарею .
