Dw10Ated Снятие - Установка Зубчатого Ремня Грм

[icechieff]

Приспособления.

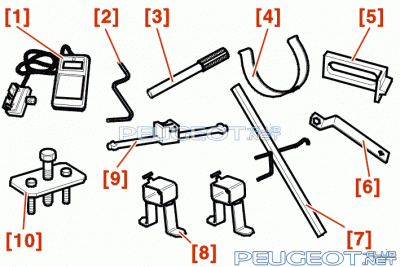

[1] Приспособление для измерения натяжения приводного ремня (-).0192 .



[2] Фиксатор для коленвала (-).0188-Y .



[3] Приспособление для фиксирования распредвала (-).0188-M .



[4] Приспособление для поддержания ремня (-).0188-K .



[5] Стопор маховика (-).0188-F .



[6] Ключ для проворачивания коленвала (-).0117-EZ .



[7] Поперечина (-).0911-AY .



[8] Кронштейн (-).0911-A2 .



[9] Рычажный упор для натяжения ремня (-).0188-J2 .



[10] Съемник шкива (-).0188-P .

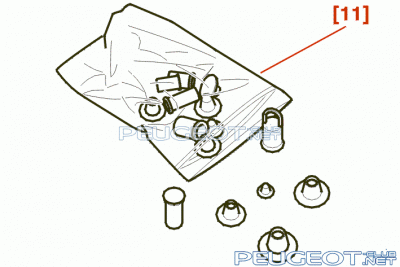

[11] Набор заглушек (-).0188-T .



Снятие зубчатого ремня ГРМ с двигателя DW10ATED c FAP фильтром.



Снять :

- декоративные крышки

- Ремень привода навесных агрегатов

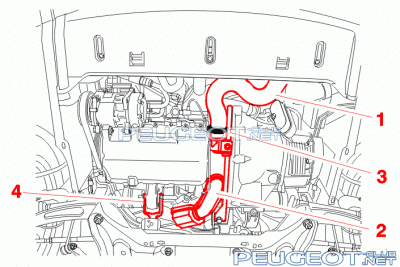

- воздушный патрубок на входе в охладитель наддувочного воздуха (1)

- патрубок выхода воздух из турбокомпрессора (2)

- ударник (3)

- Реактивный кронштейн (4) подвески двигателя



Зафиксировать маховик стопором [5] .



Вывернуть болт крепления шкива привода навесных агрегатов .



Заернуть обратно болт без шайбы .



Снять приспособление [5] .



Снять шкив привода навесного оборудования с помощью приспособления [10] .



Отсоединить фильтр твердых частиц от предварительного каталитического нейтрализатора .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : отсоединить выпускную систему, чтобы не повредить гибкий элемент; последний не выдерживает напряжений в виде скручивания, растяжения и изгиба, которые возникают при снятии одной из опор силовой установки .



Провернуть коленвал ключом [6] .

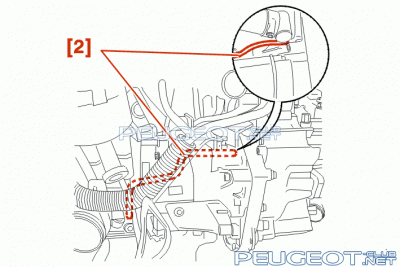

Зафиксировать маховик двигателя с помощью приспособления [2] .

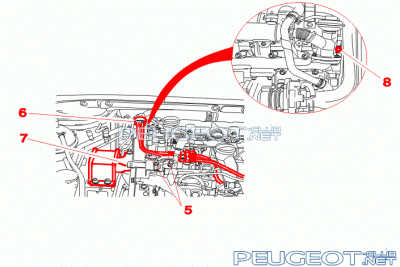

Отсоединить и отодвинуть топливные трубки (5) .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : закрыть отверстия пробками [11] .



Удерживать двигатель с помощью приспособления [7] - [8] .



Прикрыть ячейки радиатора листом из плотного картона, вырезанного по размерам радиатора .



Сбросить давление в контуре охлаждения .



Снять :

- защелка (6)

- Подушку подвески двигателя (7)

- крышки привода газораспределительного механизма

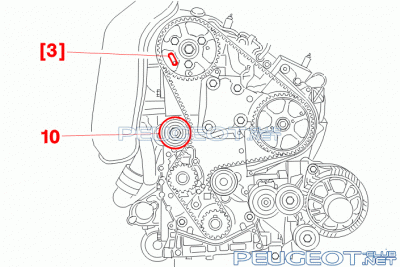

Зафиксировать шкив распределительного вала с помощью калиброванного штифта [3] .



Ослабить крепление ролика натяжителя (10) .



Вновь затянуть крепление в максимально ослабленном положении .



Снять ремень.



Установка зубчатого ремня ГРМ на двигатель DW10ATED с FAP фильтром.



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Убедиться, что ролики (10) - (12) и водяной насос (11) вращаются свободно без зазоров и задиров ; Убедиться также, что ролики не издают шума и/или от них не отлетают брызги смазки .

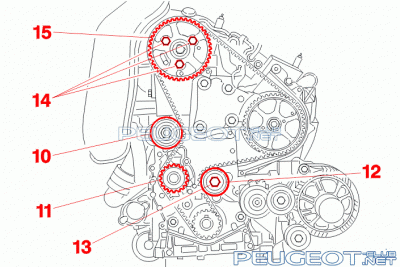

ПРИМЕЧАНИЕ : В случае замены ; Затянуть болт (13) усилием 4.5 дНм .



Отвернуть болты (14) .



Убедиться в свободном вращении шкива (15) .



Завернуть болты (14) вручную .

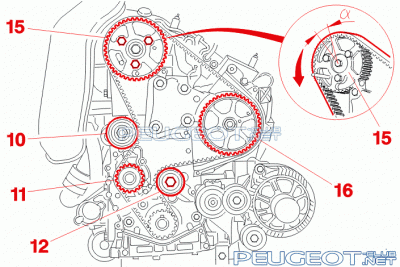

Повернуть шкив (15) по часовой стрелке до упора в концы кольцевых прорезей .



Установить и хорошо натянуть в следующем порядке :

- Коленвал ; Зафиксировать ремень при помощи приспособления [4]

- Направляющий ролик (12)

- шкив топливного насоса высокого давления (16)

- Шкив распределительного вала(15)



ВНИМАНИЕ : Угловое перемещение (a) шкива относительно ремня не должно превышать ширины одного зуба .



Одеть ремень на шкив насоса системы охлаждения (11) и закончить натяжным роликом (10) .



Подвести ролик натяжителя (10) к ремню .



Затянуть средним усилием крепежный болт натяжного ролика .



Снять приспособление [4] .

Предварительное натяжение ремня ГРМ.

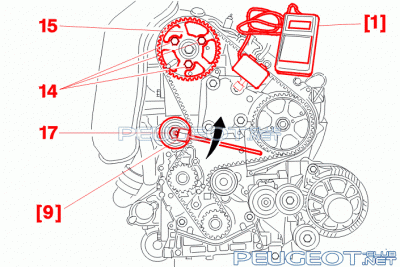

Установить приспособление [1] .



ПРИМЕЧАНИЕ : Проследить, чтобы прибор не касался окружающих механизмов .



Повернуть натяжной ролик (10) против часовой стрелки при помощи приспособления [9] .



Добиться натяжения в 98 ± 2 единиц seem .



Затянуть болт (17) моментом 2.3 дНм, не меняя положения ролика .



Снять приспособление [1] .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Отворачивая болт (14) шкива (15), убедиться, что эти болты не упираются в петлю ; В противном случае приступить заново к установке ремня ГРМ .



Затянуть болты (14) моментом дН.м .



Снять фиксаторы [3] - [2] .



Провернуть коленвал на 8 оборота в нормальном направлении вращения .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Ни в коем случае не проворачивать коленвал в обратном направлении .



Окончательное натяжение ремня ГРМ.



Установить фиксаторы [2] -[3] .



Отвернуть болты (14) .



Завернуть болты (14) вручную .



Отвернуть болты (14) на 1/6 оборота .



Ослабить болт (17) .

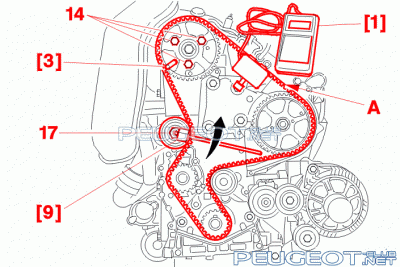

Установить приспособление [1] на пролет ремня (A) .



Повернуть натяжной ролик против часовой стрелки при помощи приспособления [9] .



Добиться натяжения в 54 ± 2 единиц seem .



Затянуть болт (17) моментом 2.3 дНм, не меняя положения ролика .



Затянуть болты (14) моментом дН.м .



Снять приспособление [1] чтобы ослабить внутренние напряжения .



Вновь установить приспособление [1] .



Величина натяжения должна находиться между 51 и 57 единц seem .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Если полученная величина натяжения ремня находится за пределами допуска, ослабить ремень и приступить к повторному натяжению .



Снять :

Прибор [1]

Фиксаторы [2] - [3]



Проверка правильности регулировки газораспределительного механизма.



Провернуть коленвал на 2 оборота в нормальном направлении вращения и не проворачивать в обратном .



Вновь установить фиксатор [2] .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : Визуально убедиться, что разница между отверстием во фланцах распредвалов и отверстием под соответствующий фиксатор составляет не более 1 мм .



Убрать фиксатор [2] .



Установить на место :

- крышки привода газораспределительного механизма (затянуть болты моментом 1.5 дН.м)

- Подушку подвески двигателя (затянуть болты моментом 6.0 дН.м)



Вновь установить приспособление [5] .



Установить реактивный рычаг (4) подвески двигателя .



Затянуть :

- Болт усилием 5.5 дНм (Со стороны двигателя)

- Болт усилием 4.0 дНм (сторона подмоторной рамы)



Установить шкив привода навесных агрегатов .



Прогнать метчиком M16 X 150 в коленчатом валу внутреннюю резьбу под болт крепления шкива .



Очистить металлической щеткой от грязи резьбу болта .



Затяжка :

- предварительная затяжка моментом 5.0 дН.м+ LOCTITE FRENETANCH

- закончить затяжку поворотом на 62 ° с помощью специального приспособления FACOM 360°



Проверить затяжку :

- приложить момент 14.5 дН.м с помощью динамометрического ключа

- ключ должен прокрутиться перед поворотом болта



В противном случае :

- Ослабить болт

- начать процедуру затяжки с самого начала



Установить ремень привода навесных агрегатов .



Снять приспособление [5] .



ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ : каждый раз заменять хомуты выпускной системы .



Продолжить операции по установке в порядке, обратном порядку снятия .



Затянуть болты элемента, воспринимающего удары (3), моментом 4.0 дН.м .



Затянуть колесные болты усилием 9.0 дНм .



Остальные узлы и механизмы установить в обратном порядке .



Провести программирование компьютеров .
