Датчик Угла Поворота Рулевого Колеса (120Лс. Ep6)

[Psato]

Здравствуйте! У меня Пежо 308 дорестайлинг , автомат 120 лс,Al4,Abs 8.1 без ESP.

Суть проблемы : Руль мертвый ,работает в аварийном режиме, поехал к оф. дилеру на Петероградке, вердикт диагностики - "Блок электрогидравлического насоса рулевого усилителя"-1 Ошибка=> "С1206 -Ошибка между сигналами S1 и S2 датчика угла поворота рулевого колеса" (Первоначальная.Местный. Статус.Промежуточный.Характеристика ошибки.Короткое замыкание двух проводов ). По адаптировать мне что-то попытались ,ничего не получилось и поехал я домой . ( У меня сразу возник вопрос ,а разве датчик угла поворота присутствует на авто без ESP?!Нужна Ваша помощь) Полистав форум ,нашел пару похожих тем ,НО такой не увидел( Да и от прошлого владельца узнал ,что менял на б/у блок абс.Руль снимали там все верно стоит,как мне сказали мастера.

[icechieff]

По vin можно посмотреть... Но вообще допускаю такое, блоки то сейчас умные.

[Bacilla]

У меня сразу возник вопрос ,а разве датчик угла поворота присутствует на авто без ESP?!





ЭУР состоит из следующих основных элементов:

Рулевой вал с торсионным валом

Электродвигатель

Электронный блок управления (ЭБУ)

Датчик крутящего момента (бесконтактный)

Датчик положения ротора



Принцип действия электроусилителя руля:



Электроусилитель устанавливается на рулевой вал автомобиля, части которого соединены между собой торсионным валом, с установленным датчиком величины крутящего момента. При вращении руля происходит скручивание торсионного вала, регистрируемое датчиком момента.



На основании полученных с датчика момента данных, а также данных с датчиков скорости и оборотов коленвала, электронный блок управления вычисляет необходимое компенсационное усилие и подает команду на электродвигатель усилителя.

[Psato]

ЭУР состоит из следующих основных элементов:

Рулевой вал с торсионным валом

Электродвигатель

Электронный блок управления (ЭБУ)

Датчик крутящего момента (бесконтактный)

Датчик положения ротора



Принцип действия электроусилителя руля:



Электроусилитель устанавливается на рулевой вал автомобиля, части которого соединены между собой торсионным валом, с установленным датчиком величины крутящего момента. При вращении руля происходит скручивание торсионного вала, регистрируемое датчиком момента.



На основании полученных с датчика момента данных, а также данных с датчиков скорости и оборотов коленвала, электронный блок управления вычисляет необходимое компенсационное усилие и подает команду на электродвигатель усилителя.



Спасибо, Буду разбираться, а то везде уже был ,по программе смотрели ,ну ничего нет, каменный руль,аварийный режим.

[Psato]

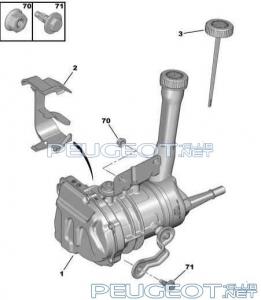

Что-то поспешил,прочел медленнее , понял, что здесь идет речь о ЭУР , который как мне помнится по 207 пежо ставится на самой рейке, а у меня обычный.Вот как на картинке

[Bacilla]

Что-то поспешил,прочел медленнее , понял, что здесь идет речь о ЭУР , который как мне помнится по 207 пежо ставится на самой рейке, а у меня обычный.Вот как на картинке



Не важно где он ставится, суть от этого не меняется.

Изменено 6 мая, 2014 пользователем Bacilla

[Psato]

Не важно где он ставится, суть от этого не меняется.

Эхх, понял, но теперь каша в голове. Можете помочь конкретным советом ,что можно сделать в моем случае?Хоть какой-нибудь простенький алгоритм действий ? P.S. После этой ошибки решили на под рулевом проверить метки-все гуд, для верности меняли на донорский под рулевой блок , адаптировали. Ошибка та же((Других ошибок нет(

[Bacilla]

Искать информацию или специалистов, кто уже разбирал блок.



Пока можешь изучить схему: [Peugeot-Club.net] - схема ЭУР.rar и [Peugeot-Club.net] - схема ЭУР 2.rar

Проверить массу, не только проверить, но и зачистить: [Peugeot-Club.net] - Масса.rar

Проверить, что не нарушена проводка в месте сращивания: [Peugeot-Club.net] - Сращивание проводов.rar

[Psato]

Искать информацию или специалистов, кто уже разбирал блок.



Пока можешь изучить схему: [Peugeot-Club.net] - схема ЭУР.rar и [Peugeot-Club.net] - схема ЭУР 2.rar

Проверить массу, не только проверить, но и зачистить: [Peugeot-Club.net] - Масса.rar

Проверить, что не нарушена проводка в месте сращивания: [Peugeot-Club.net] - Сращивание проводов.rar

Вот это подход!Спасибо Вам!

[skriper44]

у тебя кз на эгуре,сними весь насос,возможно отгнил контакт в фишке иза попадания влаги вот и все.

[Psato]

у тебя кз на эгуре,сними весь насос,возможно отгнил контакт в фишке иза попадания влаги вот и все.

Спасибо, на выходных займусь!

[Psato]

Возвращаясь к теме, в итоге все это время провел в разных неофициальных супер сервисах Пежо Ситроен в Питере итог был печален:брали за догадки хорошо и много ,но проблему не исправляли ,предлагали все: от замены мозгов впрыска до рулевого вала),но в итоге ошибка все так же сразу после заводки появлялась. На днях просто взял и поехал к каким-то ребятам у себя рядом с домом на соседней улице ... показал распечатку ошибки ...просто взяли перекалибровали подрулевое и контакты глянули... и вуаля ...поездил ошибки нет,но руль все равно МЕРТВЫЙ! при этом в программе сервисной пишет с гидроусилителем руля (было всегда до этого "нет усиление"),давление на насосе нормальное , жидкости уровень в норме, датчики абс скорость отражают верно , там же где гидроусилитель руля скорость при движение тоже отражается корректно ....Вобщем мистика(

[Алексей 8114]

@Psato, Может кто сделать скриншот или фотки этих файлов, а то нету сервис бокса?





Искать информацию или специалистов, кто уже разбирал блок.

Пока можешь изучить схему: схема ЭУР.rar и схема ЭУР 2.rar
Проверить массу, не только проверить, но и зачистить: Масса.rar
Проверить, что не нарушена проводка в месте сращивания: Сращивание проводов.rar

Может кто скинуть скриншоты этих файлов, а то не могу открыть?

[Мартын]

@Psato, Может кто сделать скриншот или фотки этих файлов, а то нету сервис бокса?



Может кто скинуть скриншоты этих файлов, а то не могу открыть?

открывается и показывает

[Алексей 8114]

открывается и показывает



У меня нет сервис бокса
