Замена Монохромного Дисплея На Цветной.

[Alexey607]

Добрый день форумчане! Пришло время поделиться с Вами своими успехами, если можно так сказать.

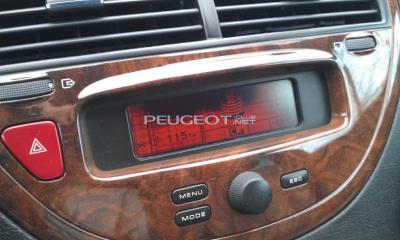

Вообщем надоело мне видеть вот это после 20 минут работы ( и это только начало, позднее ещё сильнее темнеет)

и я задумался о замене на цветной.

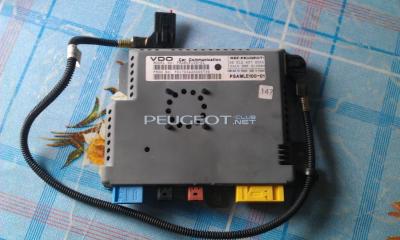

Много читал на форуме здесь, на белорусском форуме и решил,что ничего сложного здесь нет. Очень долго пришлось искать всё необходимое и в итоге нашел и купил: блок управления

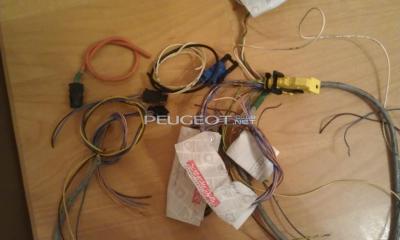

проводки целиком от блока до дисплея не нашел, пришлось купить штеккера с остатками проводов

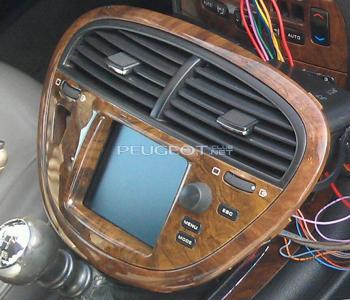

и сам дисплей вместе с рамкой

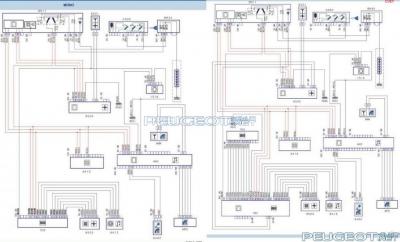

Схемы скачал отсюда, с форума и собственно приступил с сборке.

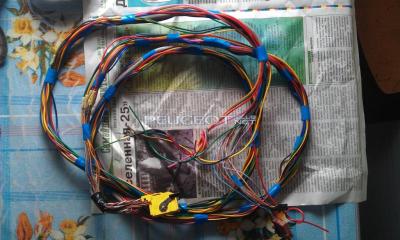

Купил в магазине разных проводов необходимого сечения, вооружившись паяльником начал восстанавливать проводку. На остатках проводов от штеккеров имеются номера проводов, что намного облегчает сборку. Номера совпадают со схемой. Тем самым за два дня я её воссановил.

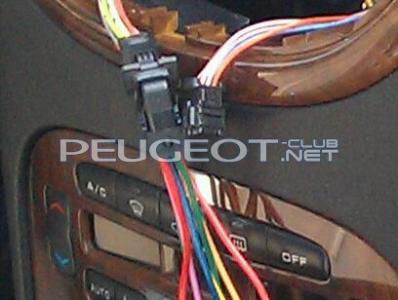

Остальное нужно делать в самом авто. Сняв монохромный дисплей в его фишку ( она черная) оголив концы проводки которую собрал пока предварительно вставил нужные провода, опять же согласно эл.схеме. Это 4 провода на подрулевой джойстик, 3 провода на CD чейнджер и один провод питания +. На фишке есть номера от 1 до 18, так что перепутать невозможно.

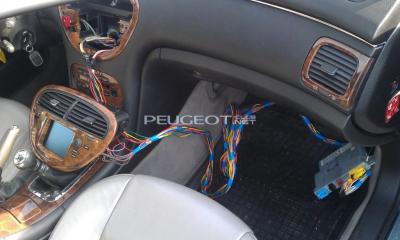

Разложил все компоненты в машине и включил зажигание.

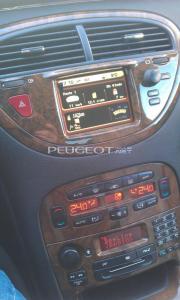

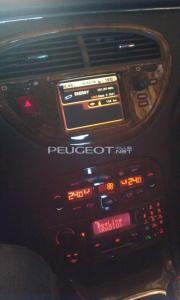

Секунды через 3 на дисплее появилось изображение. Затем пришлось выпить бутылочку пива ( наверное от радости). Ну и на радостях решил всё закончить окончательно. Опять достал паяльник и стал спаивать проводку уже в машине. Номера проводов в родной 18 контактной фишке монохромного дисплея немного другие. Искал нужные мне провода используя тестер и две швейные иголки. Одну вставлял в нужное отверстие фишки а другой прокалывал изоляцию.Затем отрезал необходимые провода от фишки в 5 см. от неё, зачистил и спаял с нужными проводами идущими к блоку управления дисплеем. Установил на панель рамку с диплеем, под бардачок установил блок управления дисплеем на родной кронштейн ( крепление для кронштейна имелось, французы всё продумали), проводку протянул соответственно под панелью и вот что получилось

Всё работает,всё показывает: радио, компакт диск, телефон, информация о работе двигателя.

[Тула607]

Лёха, ты монстр!!! :good:

[Alexey607]

Глаза боятся а руки делают.

[serzh1980]

ну разве что нафигацию.. только осталось запилить..  Я б тоже воткнул..но либо ценник на комплект ломовой.. меня притормаживает.. либо отсутствие времени..

[Сергей_607]

ну разве что нафигацию.. только осталось запилить..  Я б тоже воткнул..но либо ценник на комплект ломовой.. меня притормаживает.. либо отсутствие времени..

Логично, такая я же ситуация. Но меня если честно ценник пугает.

[Тула607]

Глаза боятся а руки делают.[/quote

Что по деньгам вышло.если не секрет

[Alexey607]

Блок управления 6000 руб, штеккера 3000 руб, дисплей с рамкой 3000 руб.

ну разве что нафигацию.. только осталось запилить..  Я б тоже воткнул..но либо ценник на комплект ломовой.. меня притормаживает.. либо отсутствие времени..

Навигация не нужна, она в смартфоне отлично работает. Вот видео вход планирую на камеру заднего вида приспособить.

[Сергей_607]

Кстати нормальный ценник, правда за штекера, чёт загнули  ., видимо из-за дифицита

[Alexey607]

Их из Литвы привезли.
