Подключение Штатной Магнитолы

[shyshy4]

Добрый день, приобрел Пежо 307, вин: VF33CNFUC82209479.  В нем установлена нештатная магнитола VDO MS4100 Daytona. С ней сейчас проблемы - не ловит радио. Я решил установить штатную магнитолу Clarion RD3 , но после ее установки ничего не происходит, т.е. при нажатии на кнопку POWER нет никакой реакции - нет ни звука, ни шипения, на нажатия кнопок не реагирует, однако CD диск заглатывает и выбрасывает как положено, но не проигрывает. Было проверено уже на 3-х штатных магнитолах, т.к. было подозрение, что она не рабочая - результат один и тот же. Возможная проблема - неправильное подключение проводов к магнитоле.  Сейчас подключено следующим образом: разъем ISO секция "А" = питание:

                                                                                                                    Соответствует следующему подключению на                                         магнитоле VDO MS4100 Daytona

А1 - нет провода                                                                                                                    А1  Input speedometer signal

А2 - красный провод 9004А                                                                                                 A2 Switch input reversing signal

А3 - белый провод 9005А                                                                                                    A3 Telefon mute

А4 - серый провод ВЕ11В   / 1                                                                                            A4 +12V permanent

А5 - зеленый провод ООВ (если правильно прочитал)                                                   A5 Automatic antenna + relay

А6 - серый провод ХЕ24В  / 1                                                                                             A6 Pilot light

А7 - зеленый провод АВ07Е  (если правильно прочитал)                                              A7 +12 V

А8 - зелено-желтый МС51Z   / 1                                                                                       A8 Battery negative, terminal



Прошу помочь, сообщить, какой провод за что отвечает (в Интернете толком ничего не нашел), и сообщить правильную распиновку  для установки штатной магнитолы Clarion RD3.

Распиновка магнитолы VDO MS4100 Daytona

[icechieff]

Поиском поспользуйся, всё уже давно лежит тут

[shyshy4]



А1  Input speedometer signal

A2 Switch input reversing signal

A3 Telefon mute

A4 +12V permanent

A5 Automatic antenna + relay

A6 Pilot light

A7 +12 V

A8 Battery negative, terminal



А1  Input speedometer signal

A2 Switch input reversing signal

A3 Telefon mute

A4 +12V permanent

A5 Automatic antenna + relay

A6 Pilot light

A7 +12 V

A8 Battery negative, terminal

Пытался искать, но точно с обозначением/маркировкой проводов, какой за что отвечает, не нашел.

Поиском поспользуйся, всё уже давно лежит тут

Пытался искать, но точно с обозначением/маркировкой проводов, какой за что отвечает, не нашел.

Имею ввиду: провод 9004А - это .., 9005А - это ... и т.д.

[Мартын]





А1  Input speedometer signal

A2 Switch input reversing signal

A3 Telefon mute

A4 +12V permanent

A5 Automatic antenna + relay

A6 Pilot light

A7 +12 V

A8 Battery negative, terminal



А1  Input speedometer signal

A2 Switch input reversing signal

A3 Telefon mute

A4 +12V permanent

A5 Automatic antenna + relay

A6 Pilot light

A7 +12 V

A8 Battery negative, terminal

Пытался искать, но точно с обозначением/маркировкой проводов, какой за что отвечает, не нашел.

Пытался искать, но точно с обозначением/маркировкой проводов, какой за что отвечает, не нашел.

Имею ввиду: провод 9004А - это .., 9005А - это ... и т.д.



магнитола 307 дорест.doc

[shyshy4]







А1  Input speedometer signal

A2 Switch input reversing signal

A3 Telefon mute

A4 +12V permanent

A5 Automatic antenna + relay

A6 Pilot light

A7 +12 V

A8 Battery negative, terminal



А1  Input speedometer signal

A2 Switch input reversing signal

A3 Telefon mute

A4 +12V permanent

A5 Automatic antenna + relay

A6 Pilot light

A7 +12 V

A8 Battery negative, terminal

Пытался искать, но точно с обозначением/маркировкой проводов, какой за что отвечает, не нашел.

Пытался искать, но точно с обозначением/маркировкой проводов, какой за что отвечает, не нашел.

Имею ввиду: провод 9004А - это .., 9005А - это ... и т.д.





спасибо!

Единственный вопрос: что за провода зеленого цвета: ООВ и АВ07Е  ?

[Мартын]

Где вы их нашли?VIN?

[icechieff]

Где вы их нашли?VIN?







Добрый день, приобрел Пежо 307, вин: VF33CNFUC82209479.

[Мартын]

спасибо!

Единственный вопрос: что за провода зеленого цвета: ООВ и АВ07Е  ?

А эти провода фактически есть у вас?

По разным схемам 206,307 и 406 используются только 6-7 проводов из 8.

ДВА +12 В, масса и три тонких управления цифрой.

Изменено 1 июня, 2017 пользователем Grigorushka

[shyshy4]

А эти провода фактически есть у вас?

По разным схемам 206,307 и 406 используются только 6-7 проводов из 8.

ДВА +12 В, масса и три тонких управления цифрой.

Эти провода есть, их у меня 7 шт.

А1 - нет провода

А2 - красный провод 9004А

А3 - белый провод 9005А

А4 - серый провод ВЕ11В   / 1

А5 - зеленый провод ООВ (если правильно прочитал)

А6 - серый провод ХЕ24В  / 1

А7 - зеленый провод АВ07Е  (если правильно прочитал)

Забыл добавить:

А8 - зелено-желтый МС51Z   / 1



А должно быть:

А1 - нет провода

А2 - красный провод 9004А

А3 - белый провод 9005А

А4 - серый провод ХЕ24В

А5 - зеленый провод ООВ

А6 - зеленый провод АВ07Е

А7 - серый провод ВЕ11В

А8 - зелено-желтый МС51Z



Или не так?

[shyshy4]

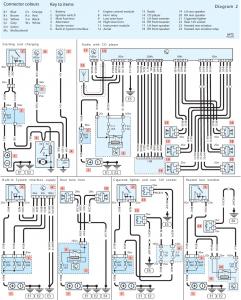

Еще схема:



[Nikey]

, т.е. при нажатии на кнопку POWER нет никакой реакции - нет ни звука, ни шипения, на нажатия кнопок не реагирует, однако CD диск заглатывает и выбрасывает как положено, но не проигрывает.



Это скорее всего из-за того что магнитола не видит экран.

Тебе распиновка нужна? Могу сфоткать...

[icechieff]

если в мозгах выключено присутствие магнитолы в шине, то и не увидит до правильного конфига.

[Мартын]

если в мозгах выключено присутствие магнитолы в шине, то и не увидит до правильного конфига.

А определяется это отсутствием джойстика управления магнитолой, а по VIN бьется присутствие оной в авто с рождения.

Изменено 2 июня, 2017 пользователем Grigorushka

[shyshy4]

если в мозгах выключено присутствие магнитолы в шине, то и не увидит до правильного конфига.

Т.е. если прописать программой VIN, то должна заработать? Просто мастер, который может прописать, сказал, что магнитола при подключении должна работать - шипеть, пищать каждые 5 сек, а то, что она при подключении проводов не работает, то это глю либо в магнитоле, либо в проводке.

Подрулевого джойстика нет, до этого нештатная магнитола имела телефон (был украден при доставке гонщиком из Германии, а гарнитура осталась: блок, проводка) и навигация (GPS антенна).

А определяется это отсутствием джойстика управления магнитолой, а по VIN бьется присутствие оной в авто с рождения.

Какой может быть выход? Спасибо.

[Мартын]

Т.е. если прописать программой VIN, то должна заработать? Просто мастер, который может прописать, сказал, что магнитола при подключении должна работать - шипеть, пищать каждые 5 сек, а то, что она при подключении проводов не работает, то это глю либо в магнитоле, либо в проводке.

Подрулевого джойстика нет, до этого нештатная магнитола имела телефон (был украден при доставке гонщиком из Германии, а гарнитура осталась: блок, проводка) и навигация (GPS антенна).

Какой может быть выход? Спасибо.

Пусть хотя бы кодировки посмотрит в компах и дальше будет ясно.А с подрулевым как  - дырка там или целековый кожух?

[shyshy4]

Пусть хотя бы кодировки посмотрит в компах и дальше будет ясно.А с подрулевым как  - дырка там или целековый кожух?

Дырка есть, но разъем внутри вроде бы закрыт чем-то

[shyshy4]

Всем привет. Сообщаю по магнитоле: Магнитола прописалась и заработала (была отключена в шине BSI), вся информация отображается на дисплее бортовика. Единственное, не ловит радио. Что может быть? Есть ли усилитель антенны, какой провод? Другую магнитолу подключал, она ловила радио.

[Nikey]

Хз... Навряд ли усилитель есть

[shyshy4]

Хз... Навряд ли усилитель есть

А что за провод зеленого цвета (№ АВ07Е) идет от разъема в магнитоле к антенне?

[Nikey]

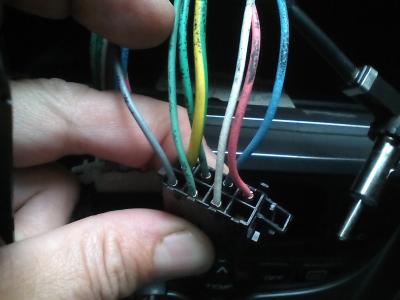

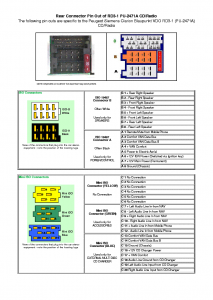

у меня вот так:

Я знаешь чо думаю... если у тебя раньше не родная магнитола стояла, то фишка может быть перепинована под неродную магнитолу. У разных магнитол распиновки разные

[Nikey]

Даже если предположить что этот усилок всетаки есть, то наверняка он стоит где нибудь рядом с антенной и управляется по VAN шине.







А должно быть:

А1 - нет провода

А2 - красный провод 9004А

А3 - белый провод 9005А

А4 - серый провод ХЕ24В

А5 - зеленый провод ООВ

А6 - зеленый провод АВ07Е

А7 - серый провод ВЕ11В

А8 - зелено-желтый МС51Z

     Или не так?

Почти так... только  А4 не серый, а синий! Ну по крайней мере у меня он синий.

[shyshy4]

Даже если предположить что этот усилок всетаки есть, то наверняка он стоит где нибудь рядом с антенной и управляется по VAN шине.







Почти так... только  А4 не серый, а синий! Ну по крайней мере у меня он синий.

Спасибо большое за информацию, буду ковырять. Отдал магнитолу мастеру - сказал, что скорее всего тюнер нужно перепаять
