Есть У Кого Схема Проводов, Идущих На Клапан Фазорегулятора

[solovey20]

В общем не могу и не умею вести блоги и пр., так что буду писать здесь....
Решил менять ГРМ в своём автомобиле и тут понеслась:
Из под сальников распредвалов потеет маслом
Пластиковая крышка выпускного распредвала поплавлена выхлопом из-за отсутствия термозащитного экрана

На клапан масла, который идёт к фазорегулятору НЕ ИДЕТ никаких проводов (такое ощущение, что их какой-то пид..р выкусил, оставив фишку с 2-мя огрызками проводов в самом клапане)
Вместо антифриза слилась непонятная чёрно-зелёная жижа

По совету форумчанина "Ушлёпок" было принято решение заменить маслосъёмные колпачки


Проверил приспособой,не поступают ли газы в систему охаждения (дул 8 бар в каждый цилиндр-не поступают)

Купил новые маслосъёмные колпачки

При замене колпачков выявил 2 вещи: колпачкам родным капец пришёл давно, видимо, ибо разница видна ощутимо (видимо поэтому и дымила первые несколько секунд на холодную)

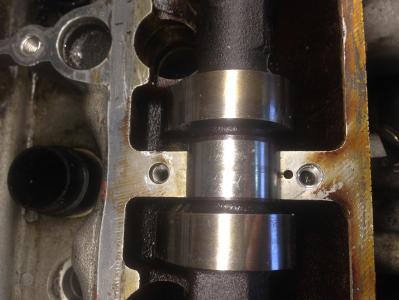

На верхних постелях распредвалов в 2-х местах какой-то пид..р сорвал резьбу, видимо затягивал без динамометрического ключа и без мануала), как теперь её ремонтировать-непонятно...

Купил термозащитный экран с крышкой выпускного вала, посмотрел, какой блок сзади красивый в масле из-за текущей поплавленной предыдущей....

Заказал сальники валов фирмы Reinz

Никак не могу найти, откуда выкушены были провода на клапан фазорегулятора??? Может есть схема у кого? Или фото?



[icechieff]

Чуть попозже сфоткаю.

[solovey20]

Чуть попозже сфоткаю.

Очень надо фото или схемку

[AlexxxTT]

Очень надо фото или схемку

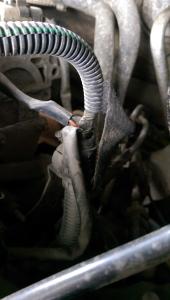

Фоткать сейчас не могу, но выходит два провода из жгута рядом с разъемом катушки.

[solovey20]

Хотя бы скажите цвет

[solovey20]

Спасибо всем, кто откликнулся, но ничего не сделал....

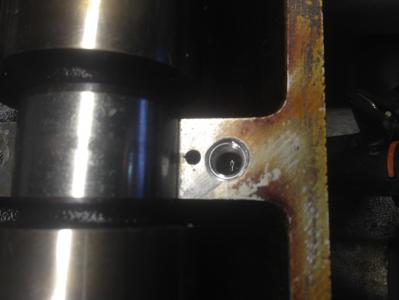

Резьбы сорванные после криворучек были починены хеликойлами, благо у нас в городе продаются и не пришлось сдёргивать голову и везти её в механику....


[icechieff]

@solovey20, я помню, но еще у машины небыл. Жена с ребенком собираются улетать, так что дел дохрена.

[icechieff]

Синий и красный. Заходят в моторную косу вместе с косой от заслонки.

[solovey20]

Спасибо

[Georgi]

а у меня он идет по клапанной крышке сзади,на выпускной головке....

[Мартын]

а у меня он идет по клапанной крышке сзади,на выпускной головке....

на EW10J4 нет фазорегулятора

[AlexelA]

а у меня он идет по клапанной крышке сзади,на выпускной головке....

Это датчик положения распредвала...

[Мартын]

Это датчик положения распредвала...

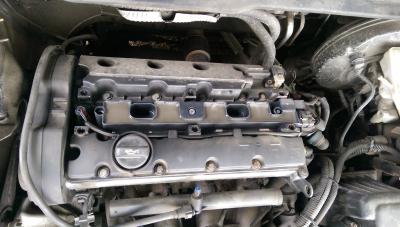

я то знаю,что сверху только один датчик и на фото выше с серым разъемом

[icechieff]

на EW10J4 нет фазорегулятора

У него EW10A

[Мартын]

У него EW10A

А в подписи то что тогда написано?Хоть бы год указывали.
