4-Х Контактный Разъем

[Drive]

Здравствуйте! Помогите определить под что разъём на 4 контакта находится в блоке ЭБУ?

Изменено 1 ноября, 2017 пользователем Drive

[Мартын]

Здравствуйте! Помогите определить под что разъём на 4 контакта находится в блоке ЭБУ?

а повернуть его?

[Drive]

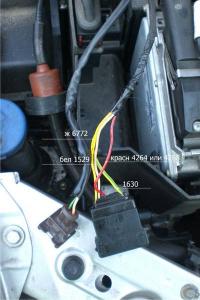

Разъём на 4 контакта

а повернуть его?

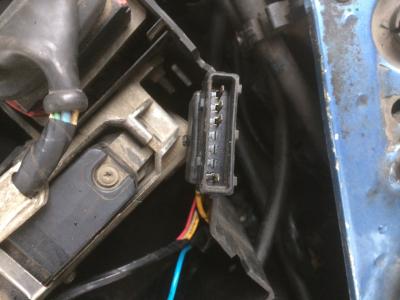

вот так подойдёт?

[Bacilla]

Разъем выходит 7-ми контактный.
Надо искать схемы от своего авто, искать на них разъем 7V NR.

Если находится рядом с блоком управления, совсем не значит, что он в блоке ЭБУ.

Изменено 1 ноября, 2017 пользователем Bacilla

[chizhik_pyzhik]

@Bacilla, так там на фото и номера проводов подписаны, можно и по ним,

но сдается мне не все там правильно, т.к. желто/зеленый =масса маркировка должна начинаться на М....хотя не проверял.
