sturmpanztiger Опубликовано 3 февраля, 2019 Поделиться Опубликовано 3 февраля, 2019 (изменено) Появился комплект НГ4 с выдвижным дисплеем. Решил поставить, но столкнулся с проблемой.Магнитола играет, читает диски, воспроизводит радио, горят кнопки с габаритами, а вот дисплей не открывается и картинку не выдает.Подключал так:C колодки на мафун 16, 12, 10, 13. Выход на динамики при желании и радио. Провод дисплей-магнитола:из 15 пина магнитолы разделяем провод на 12/6 дисплея, 3 провод дисплея тянем в блок салона в пин 6; 8 провод дисплея на 7 пин в блок салона. 9 пин мафуна с 1 пином дисплея. ЛВДС провод дисплей-мафун.Зажигание-магнитола играет и поет, дисплей даже не открылся. Включение габаритов — на магнитоле включается подсветка кнопок, на дисплее включается подсветка кнопок и эта редиска не открывается. Что я делаю не так Делал по прикрепленной схеме. 127.0.0.1_6092 - imprimer.pdf Изменено 3 февраля, 2019 пользователем icechieff Ссылка на комментарий Поделиться на другие сайты Поделиться
Мартын Опубликовано 4 февраля, 2019 Поделиться Опубликовано 4 февраля, 2019 Ни слова не увидел про подключение диагностического прибора...Откуда главный мозг поймет,что у него поменяли потеху? 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 4 февраля, 2019 Автор Поделиться Опубликовано 4 февраля, 2019 Ни слова не увидел про подключение диагностического прибора...Откуда главный мозг поймет,что у него поменяли потеху?Честно, лексией не смотрел, но за работу дисплея отвечает голова, которая соединена с дисплеем по ЛВДС. Даже если гипотетически предположить, что мотором дисплея управляет БСИ, то на дисплее должна быть картинка, даже если он открыт вручную, а не мотором (ну или закрыт). Картинки нет, но на выходных проведу телекодировку. Ссылка на комментарий Поделиться на другие сайты Поделиться

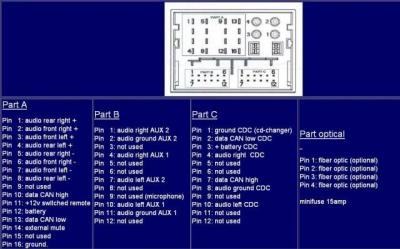

bandr Опубликовано 4 февраля, 2019 Поделиться Опубликовано 4 февраля, 2019 Даже если гипотетически предположить, что мотором дисплея управляет БСИГолова управляет дисплеем, но не по LVDS,, а по сигналу управления в FAKRA разъеме. Ищите гуглом NG4 pinout и найдете какой пин управляет дисплеем. Ну или RT6 у них дисплей и распиновка совпадают Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 4 февраля, 2019 Автор Поделиться Опубликовано 4 февраля, 2019 Голова управляет дисплеем, но не по LVDS,, а по сигналу управления в FAKRA разъеме.Ищите гуглом NG4 pinout и найдете какой пин управляет дисплеем. Ну или RT6 у них дисплей и распиновка совпадаютНу в интернете гуляет эта схема, которая вообщем-то ничего не дает. Про факра - не понял. На голове 3 факры. Белый радио, серый радио актив/пасив антенны. Синий - ГПС антенна. Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 4 февраля, 2019 Поделиться Опубликовано 4 февраля, 2019 Про факра - не понял. На голове 3 факры.Ну я ж написал как искать))Гуглом и по всем ссылкам. Емнип 9 контакт на черном 16 контактном Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 4 февраля, 2019 Автор Поделиться Опубликовано 4 февраля, 2019 (изменено) Либо лыжи не едут, либо я рукозад. На дисплей с ГУ идут ЛВДС на 10 пинов, (3 и 8 пустые); с 15 пина головы на 6 и 12 дисплея и с 9 головы на 1 дисплея. От дисплея дополнительно еще на БСИ идут с 3 - 6 и 8 - 7 соответственно, один из них управляет подсветкой кнопок на складном экране. Я обязательно прогуглю запрос NG4 pinout и RT6 pinout, но цель же не экран открыть. Он то открывается, если напрямую подать 12 вольт на клеммы самого мотора в обход всех проводов, ну и соответственно закрывается, если поменять полярность. Цель картинку с ГУ получить, которая ну никак не выдается, а 100% должна по ЛВДС идти. Проблема не открыть/закрыть экран. Проблема в том, что картинки нет, хотя магнитола играет, поет и светится. Даже на экранчике монохромном в приборке появляется компас, хотя никакой телекодировки я не делал. Изменено 4 февраля, 2019 пользователем sturmpanztiger Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 4 февраля, 2019 Поделиться Опубликовано 4 февраля, 2019 Цель картинку с ГУ получить, которая ну никак не выдается, а 100% должна по ЛВДС идти. Ок а кабел. Откуда? От старого экрана или от NG4 Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 4 февраля, 2019 Автор Поделиться Опубликовано 4 февраля, 2019 @bandr, У выдвижного дисплея есть колодка, как у монохромного (колодка подходит, но распиновка разная) с этой колодки часть проводов идет в БСИ (2 провода...1 из них подстветка кнопок складывания, второй не знаю для чего), часть идет на ГУ (3 провода, но на ГУ приходит 2 т.к. один провод разделяется на два) и ЛВДС. Цель получить картинку от НГ4 на выдвижной экран. Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 4 февраля, 2019 Поделиться Опубликовано 4 февраля, 2019 Цель получить картинку от НГ4 на выдвижной экран.Много букв. кабель откуда? Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 4 февраля, 2019 Автор Поделиться Опубликовано 4 февраля, 2019 Много букв. кабель откуда? @bandr, Кабель дисплея. Он с дисплеем единый и не съемный. Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 5 февраля, 2019 Поделиться Опубликовано 5 февраля, 2019 Он с дисплеем единый и не съемный. хм, крайне странно, кабель идет точно отдельной частью, но да бог с нимИтак еще для проверки:КАбель LVDS идет прямо от головы до монитора? надеюсь никаких иных подключений к нему?Сама модель монитора какая? что там на шильде написано? Ссылка на комментарий Поделиться на другие сайты Поделиться

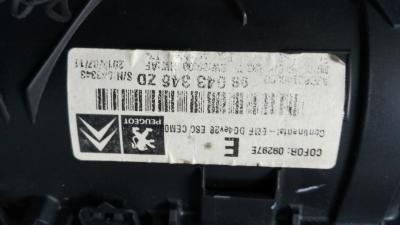

sturmpanztiger Опубликовано 5 февраля, 2019 Автор Поделиться Опубликовано 5 февраля, 2019 (изменено) хм, крайне странно, кабель идет точно отдельной частью, но да бог с нимИтак еще для проверки:КАбель LVDS идет прямо от головы до монитора? надеюсь никаких иных подключений к нему?Сама модель монитора какая? что там на шильде написано?Кабель ЛВДС жестко соединен с самим экраном. Подключается к магнитоле. На экране есть еще коричневая колодка на которую от головы идет 3 провода (фактически 2) и 2 провода от БСИ.ЛВДС кабель отдельный только у не выдвижных экранах. На ВСЕХ выдвижных дисплеях RCZ, 3008, 308 кабель - единый с монитором элемент. Монитор: Изменено 5 февраля, 2019 пользователем sturmpanztiger Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 5 февраля, 2019 Поделиться Опубликовано 5 февраля, 2019 Монитор:Хм, ну монитор вроде правильный.Но я рыл бы в этом направлении.Или неисправен монитор или питалова нет.Там питание необходимо не только для поднятия но и для работы Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 5 февраля, 2019 Автор Поделиться Опубликовано 5 февраля, 2019 (изменено) @bandr, На самом деле даже мониторы с индексом на 96 начинающимся подходят к НГ4. НГ4 прекрасно работает и с дисплеями высокой четкости (98х) и с дисплеями низкой четкости (96x).Тоже грешу, что не рабочий монитор + глянуть телекодировку т.к. как я выяснил пункт "наличие выдвижного дисплея" в настройках есть. Есть конечно теоритеческая вероятность, что нет видеосигнала с головы, но она же радио играет, мп3 читает и пищит с просьбой прописать вин в себя. Не может же неработать видеовыход при остальных рабочих элементах. Изменено 5 февраля, 2019 пользователем sturmpanztiger Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 5 февраля, 2019 Поделиться Опубликовано 5 февраля, 2019 Не может же неработать видеовыход при остальных рабочих элементах.почему не может? Видеочип там отдельный НГ4 прекрасно работает и с дисплеями высокой четкости (98х) и с дисплеями низкой четкости (96x).точно? не помню, что бы там переключалка разрешения была. Вроде только RT5 поддерживает оба разрешения, но у них априори монитор другой и не подходит к NG Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 5 февраля, 2019 Автор Поделиться Опубликовано 5 февраля, 2019 (изменено) @bandr, Косвенно. На алегро много комплектов с НГ4 и дисплеями 96x именно комплектов стоявших вместе, а на дисплее 98х шильдик ДГ4 (высокая четкость) и сам дисплей дебютировал с НГ4, на 100% не уверен, но все предпосылки для полной взаимозаменяемости дисплеев есть у нг4 есть.Про видеочип - жаль, но я все-таки склоняюсь к монитору/телекодировке. Технически ЛВДС кабель обязан являться видеокабелем, а вот те провода, что от мафуна во вторую колодку дисплея идут - должны быть какой-то кан информацией и судя по раздвоенному проводу - питанием подсветки матрицы. Я дисплей не разбирал, но судя по древнему ХДД внутри НГ запитка на подсветку матрицы идет отдельным проводами, а подсвека кнопок управления мотором идет от БСИ. Изменено 5 февраля, 2019 пользователем sturmpanztiger Ссылка на комментарий Поделиться на другие сайты Поделиться
sturmpanztiger Опубликовано 6 февраля, 2019 Автор Поделиться Опубликовано 6 февраля, 2019 А дело было в мониторе С вторым монитором все заработало Ссылка на комментарий Поделиться на другие сайты Поделиться
bandr Опубликовано 6 февраля, 2019 Поделиться Опубликовано 6 февраля, 2019 А дело было в мониторе С вторым монитором все заработало ну и слава богу, что проблема найдена Ссылка на комментарий Поделиться на другие сайты Поделиться
Timan919 Опубликовано 14 февраля, 2020 Поделиться Опубликовано 14 февраля, 2020 А может кто нибудь поделится прошивкой для NG4? Или хотя бы ссылкой, нигде не могу найти. Ссылка на комментарий Поделиться на другие сайты Поделиться
