Распиновка Диагностического Разъема Пежо 306


icechieff

Рекомендуемые сообщения

Проблема: Нет доступа к блокам управления для диагностики с помощью Peugeot Planet. Зеленые огни на интерфейсе Peugeot Planet гаснут при подсоединений интерфейса к диагностическому разъему автомобиля.



Причина: Неправильное подсоединение проводов в диагностическом разъеме. Оказывается на только в нашей стране рас*издяи)))

Решение: Переставляем провода в разъеме в правильные места.

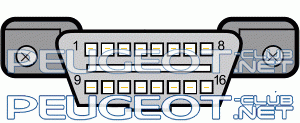

Распиновка диагностического разъема OBD.

Надеюсь что информации хватит для восстановления работоспособности диагностического разъема.

В каждой строке содержится такая информация:

номер пина в колодке, цвет провода 01.png источник, разъем и номер пина.

Внимание!!! Номера проводов и их цвет только для облегчения их поиска. Номера и цвета могут быть разными.




  • Ignition +, CC40 Red 01.pngIgnition lock. Gray connector pin 2.Пустой

  • Engine speed, 426 Brown 01.pngEngine ECU pin 6, Transmission ECU pin49, Instrument blue connector pin 21

  • Tester Earth MC40 Green/Yellow 01.pngEarthing point MC34

  • Reference Earth MC41 Green/Yellow 01.pngEarthing point MC34

  • Air conditioning 8000 Gray01.png Air conditioning module black connector pin 7

  • Transmission, Engine diagnostic 140 Orange 01.pngEngine ECU pin 16, Transmission ECU pin 18

  • Cooling fan test 1510 Red 01.pngCooling fan relays power out

  • Пустой

  • Пустой

  • K3 Alarm unit. 824 Brown 01.pngPassenger compartment protection unit 26 way black connector pin 7

  • K4 ABS, 702 Orange 01.pngABS module pin11

  • Airbags 6506 6543, Gray Mauve 01.pngMain module pin 14, left module pin 12, right module pin 12

  • Пустой

  • ? 141 Blue01.png Engine ECU pin 13, transmission ECU pin 17

  • Battery +, BMF26 Beige 01.pngBMF1 blue 2 way connector pin 2





    P.S. Оригинальный текст пункта "Распиновка диагностического разъема" (вдруг я что-то не так перевел):



    OBD socket pinout

    We hope the information below is sufficient to verify the wiring of a diagnostic socket.

    Each line gives the following information:

    OBD pin number, function, wire number, wire color Remote source, connector and pin number.

    Note: The wire numbers and colors are a guide only to help with identification.

    Numbers and colors may differ between models.

    The numbers on many wires may be illegible.



    from http://peugeotlogic.com/workshop/wshtml/diagnost/socket/socket1.htm

  • Ссылка на комментарий
    Поделиться на другие сайты


    1- Зажигание + CC40 Красный arrow.pngЗамок зажигания. Серый разъема 2.



    2- Пустой



    3- Обороты двигателя, 426 Браун arrow.pngECU двигателя контакт 6, Трансмиссия ECU pin49, инструмент синего разъема 21



    4- Тестер Земли MC40 Зеленый / Желтый arrow.pngточка заземления MC34



    5- Ссылка Земли MC41 Зеленый / Желтый arrow.pngточка заземления MC34



    6- Кондиционер 8000 Серый arrow.pngКондиционер модуль черного разъема 7



    7- Коробка передач, двигатель диагностический 140 Оранжевый arrow.pngECU двигателя штифт 16, передача ECU контактный 18



    8- Охлаждающий вентилятор тест 1510 Красный arrow.pngОхлаждающий вентилятор реле мощности из



    9- Пустой



    10- Пустой



    11- K3 сигнализации устройства. 824 Браун arrow.pngсалона блок защиты 26 способ черного разъема 7



    12- K4 ABS, 702 Оранжевый arrow.pngABS модуль pin11



    13- Подушки безопасности 6506 6543, Серый Сиреневый arrow.pngГлавная контактный модуль 14, оставил контактный модуль 12, право контактный модуль 12



    14- Пустой



    15- ? 141 Синий arrow.pngECU двигателя контакт 13, передача ЭБУ контакт 17



    16- Аккумулятор +, бежевый BMF26 arrow.pngBMF1 синий 2 контактный разъем контакт 2





    Изменено пользователем Robyn
