Замена Диафрагмы Системы Swirl® Peugeot 2.2 Hdi (Фотоотчет)

[icechieff]

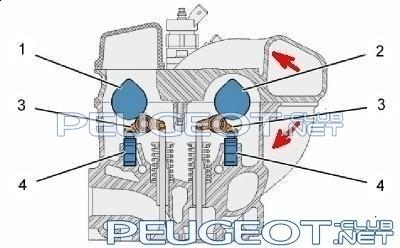

Немного теории о SWIRL® (Все честно скопировано из СБ и еще черт знает откуда).SWIRL – это система изменения турбулентности потока воздуха, входящего в цилиндры. Эта система действует благодаря использованию для впускных клапанов каждого цилиндра двух коллекторов.



Секрет состоит в том, что один коллектор спирально изогнут, а второй расположен тангенциально по отношению к поверхности камеры сгорания. Встречаясь друг с другом в камере сгорания, два потока воздуха увеличивают вихреобразование. Благодаря этому эффекту смешивание топлива и воздуха при любых режимах работы двигателя максимально приближено к оптимальному. Наличие системы SWIRL® позволяет получить следующие преимущества и выгоды:

— Крутящий момент и мощность увеличиваются в более широком диапазоне оборотов.

— Снижается расход топлива.

— Двигатель становится более эластичным.

— Улучшается динамика автомобиля.

Работа системы SWIRL®, как и ответ на логичный вопрос “для чего нам нужно усиленное вихреобразование?” поясняется очень легко! Проще его описать чашкой чая (цилиндром будет чашка, а воздухом – находящийся в ней чай), в которой нам с Вами необходимо растворить ложечку сахарного песка (распылённое форсункой топливо и будет сахарным песком). Если высыпать ложку сахарного песка в недвижимую чашку, чай в которой не подвергается перемешиванию, то песок просто опустится на дно и будет растворяться там около часа благодаря конвекции. В конце концов, чай остынет и станет невкусным. А если высыпать сахарный песок с одновременным размешиванием чая?.. Через полминуты мы уже можем наслаждаться вкусным сладким напитком с полностью растворённым в нём сахаром. И чем быстрее мы перемешиваем чай – тем быстрее растворяется сахар. Точно такой же процесс, подчиняющийся точно таким же законам физики происходит и в цилиндрах дизельного двигателя!

На этом отступление закончу. Теперь объясняю, зачем нужно менять эту диафрагму. На моторе 2.2 турбокомпрессор «дует» в полную силу при отсутствии разряжения в вакуумной системе. Т.е. если в системе появляется подсос воздуха, турбина начинает дуть что есть силы и соответственно на экранчике и на приборке выскакивает знаменитая ошибка Antipollution fault. При этом компьютерная диагностика показывает ошибку Давление турбокомпрессора слишком большое (это не дословно, но смысл именно такой). Проблема заключается в том, что диафрагма, являясь исполнительным механизмом, большую часть времени при работе двигателя шевелится, тем самым изнашиваясь. Ну, а когда сильно прохудится, начинает пропускать воздух в вакуумную систему, отчего в ней пропадает разряжение и выскакивает та самая ошибка. Лечится заменой. Номер детали 036387, стоит 96 510 бел. рублей (32 USD)на Сифтрансе.

Приступаем к замене.

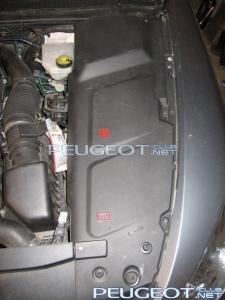

Первым делом снимаем правый защитный кожух в моторном отсеке, который закрывает АКБ, предохранители и т.д. Для этого нужно вынуть пистон и вынуть 2 железных солдатика.

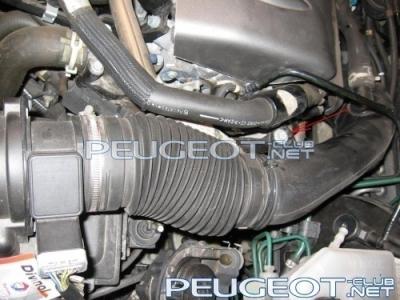

Следующим нужно снять корпус воздушного фильтра. Снять его будет мешать патрубок, идущий от интеркулера к дозатору (распределителю) воздуха. Откручиваем только тот хомут, что держит патрубок на интеркулере, снимаем патрубок и отгибаем в сторону.



Теперь снимаем корпус воздушного фильтра. Откручиваем хомут и снимаем фишку с ДМРВ. Снимаем и запоминаем как были 2 трубки с клапана управления заслонкой дозатора (клапан на задней стороне корпуса фильтра), а так же фишку с этого клапана. Вынимаем корпус фильтра и убираем подальше, чтобы не мешал. До кучи, откручиваем болт (на фото помечен) крепления впускного воздуховода, чтобы можно было этот воздуховод отогнуть в сторону.

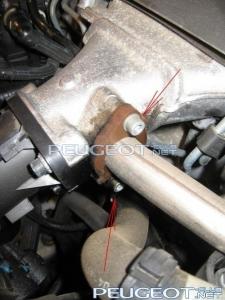

Теперь снимаем трубку системы ЕГР. Для этого откручиваем 2 болтика (под внутренний шестигранник на 5) с фланца, прижимающего трубку к впускному коллектору

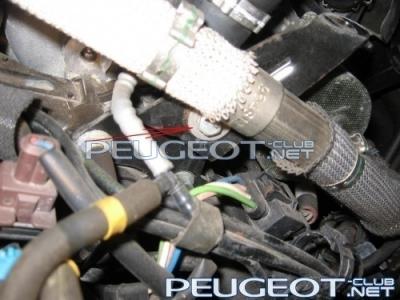

И отщелкиваем хомут, крепящий трубку к остальной части системы ЕГР.

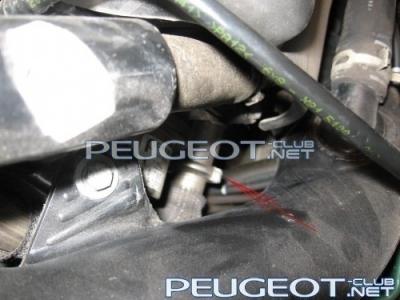

Чтобы снять трубку окончательно, нужно открутить болтик (на 10), крепящий всю трубку к кронштейну. Сразу предупреждаю, что подлезть может быть очень тяжело, т.к. трубка может быть смещена к низу и закрывать 1 или 2 грани болтика. Лучше подлезть рожковым ключиком и стронуть болтик, потом приподнять трубку выше и открутить его уже трещеткой.

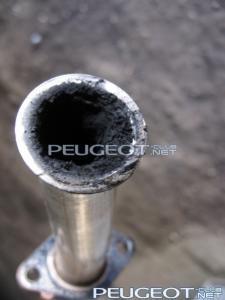

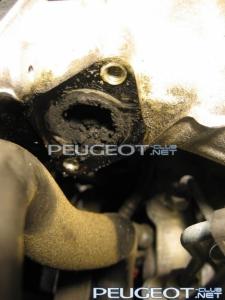

Снимаем трубку и констатируем, что неплохо было бы почистить в будущем и систему ЕГР.

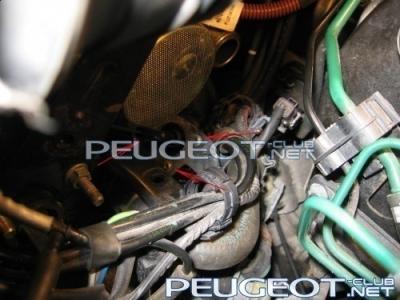

Ну вот и добрались до диафрагмы. Снимаем колпачок с рычага управления заслонками (колпачок на конце тяги, его видно). Потом при помощи трещетки, 2-х удлинителей и битки на Т-20 откручиваем 3 винтика крепления диафрагмы к кронштейну. Может понадобится гибкое звено!

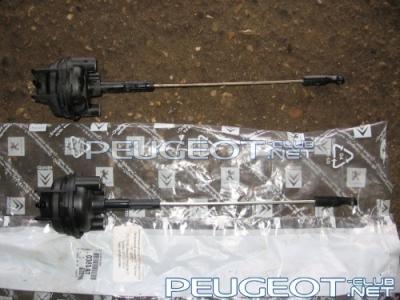

Снимаем с диафрагмы вакуумную трубку и вытягиваем. Сначала пихаем вниз, к защите, чтобы вылезла тяга из кронштейна, потом аккуратно вынимаем всю ее вверх. Вот есть еще фото старой и новой. Визуально разницы нет, но если попробовать ртом потянуть воздух из новой, то шток начнет заползать вовнутрь, а вот у старой реакции ноль и явно чувствуется подсос воздуха.



Все, ставим на место новую так же как снимали старую и собираем все в обратной последовательности. Будьте аккуратны с винтиками, т.к. вставить их на место намного сложнее, чем снять. У меня один улетел на защиту, которую пришлось блин снимать из-за этого.

Удачи.



p.s. оригинал тут %D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0"]peugeot-lab.by
