Механическая Коробка Переключения Передач Ml5C


icechieff

Рекомендуемые сообщения

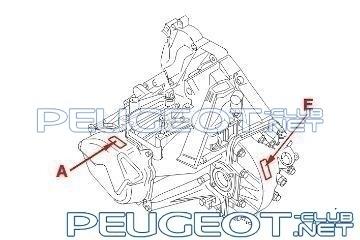

ИДЕНТИФИКАЦИЯ








A - Табличка (На коробке передач) .

E - Гравировка ( Метка коробки передач + N ° серии) .

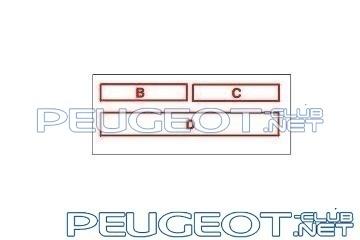

A - Табличка (На коробке передач) :

   B - Метка коробки передач

   C - n° серии

   D - штрих-код







ИЗМЕНЕНИЯ

Коробки передач ML5C постепенно заменяют коробки передач ML5TB и MG5TB; они имеют такую же схему, что коробки передач типа ML .

Принципиальные различия между коробкой передач ML5C и версиями ML5TB и MG5TB следующие :

- уменьшение габаритных размеров коробки передач (снижение на 14,00 мм длины коробки) ; длина коробки передач ML5T 397,00 mm - ML5C

383,00 mm

- изменение кулисы коробки передач (передача заднего хода находится слева от 1-й передачи)

- шестерни передачи заднего хода с косыми зубьями имеют постоянное зацепление

- установка синхронизатора передачи заднего хода

- разблокировка включения передачи заднего хода управляется тросом от рычага переключения передач

- улучшение синхронизации (система контакта с тремя конусами для 1-й и 2-й передач, с двумя конусами для 3-й передачи, с одним конусом для 4-й и 5-й передач), а также упрощение изготовления: шарики и пружины заменены

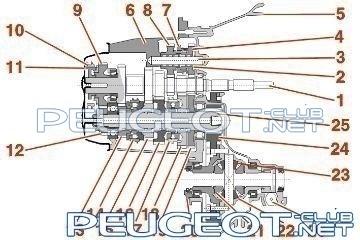

ОПИСАНИЕ






(1) Первичный вал .

(2) Упорный игольчатый подшипник передачи заднего хода .

(3) Ось передачи заднего хода .

(4) Шестерня привода передачи заднего хода .

(5) Картер сцепления .

(6) Картер коробки передач .

(7) Синхронизатор передачи заднего хода .

(8) Промежуточная шестерня привода передачи заднего хода .

(9) Ведущая шестерня : 5-я .

(10) Синхронизатор : 5-я .

(11) Стальной штампованный поддон .

(12) Ведомая шестерня : 5-я .

(13) Ведомая шестерня : 4-я .

(14) Синхронизатор : 3-я / 4-я .

(15) Ведомая шестерня : 3-я .

(16) Ведомая шестерня : 2-я .

(17) Синхронизатор : 1-я / 2-я .

(18) Ведомая шестерня : 1-я .

(19) Ведомая шестерня : Задний ход .

(20) Стопорная пластина подшипника дифференциала .

(21) Планетарные шестерни .

(22) Блок дифференциала .

(23) Сателлитная шестерня .

(24) Зубчатый венец .



(25) Вторичный вал .

(26) Червяк привода спидометра (В зависимости от автомобиля) .

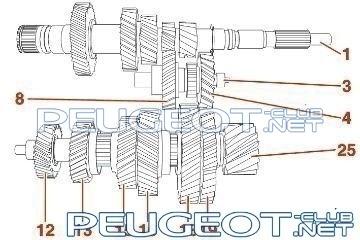

ЗАДНИЙ ХОД






(1) Первичный вал .

(3) Ось передачи заднего хода .

(4) Шестерня привода передачи заднего хода .

(8) Промежуточная шестерня привода передачи заднего хода .

(12) Ведомая шестерня : 5-я .

(13) Ведомая шестерня : 4-я .

(15) Ведомая шестерня : 3-я .

(16) Ведомая шестерня : 2-я .

(18) Ведомая шестерня : 1-я .

(19) Ведомая шестерня : Задний ход .

Ссылка на комментарий
Поделиться на другие сайты

Все знакомые заливают в этот короб синтетику, говорят намного тише) А меняют как по регламенту, в книжке...

Ссылка на комментарий
Поделиться на другие сайты

Прошу прощения если не в эту тему!

ребята ну в общем проблема в следующем




порвался трос!

У меня по vin в сервисбокс выдает, что установлена МККП ML5C.

там же выдает что номер кулисы 2400w5, номеров троса отдельно нет. Но если открыть такой же номер кулисы в том же exist и выбрать авто после рестаилинговую 607 то там указаны номера у тросов отдельно. По схеме мне нужен трос под номером 3 (номер запчасти) 2444.AVbdd27677361c.jpg

Вопрос в следующем, подойдет ли трос от послерестайлинговой 607 с МККП ML5C на мою дорестайлинговую с такой же коробкой.

Изменено пользователем kvp26
Ссылка на комментарий
Поделиться на другие сайты

отвечаю сам на свой вопрос )) может кому пригодится
трос под номером 2444.AV от послерестаиленговой 607 подходит для установки в кулису 2400w5 в дорестаиленговую 607 на коробку ML5C.
проверено на своем опыте

Ссылка на комментарий
Поделиться на другие сайты

4hp20 шли и на mercedes vito. Интересно а ML5C туда ставились, и подойдут ли нам. Придаточное число наверное там изменено на тягу. Но так интересно, нужно покурить

Ссылка на комментарий
Поделиться на другие сайты

Придаточное число наверное там изменено на тягу

может быть все же ПЕРЕДАТОЧНОЕ?



сорри не удержался, но как прочитал, о чем-то не том подумал изначально.

Все же нужно подправить...

Ссылка на комментарий
Поделиться на другие сайты

у 4hp20 для разных моторов бывали разные колокола.

Ссылка на комментарий
Поделиться на другие сайты

Сдаётся мне, по коробкам всё несколько сложнее. Больше 3 модификаций. В каталогах их около 7 разных номеров. Общих для которых только:
CP(15X67)-CT(25X20)P
CP(15X67)-CT(27X21)P
CP(15X67)-CT(26X20)P
Как бы выделяя три группы. Видимо как результат разные полуоси или передаточное число.

Если кто то во всем этом разнообразии понимает просветите, какую брать для СВАП с АКПП на механику.
Я просто боюсь поставить не ту коробку (под другое передаточное число) и в итоге или будет ехать тухло или жрать как трактор

И еще немного непонятных для меня данных

Есть такие:

НАЧИНАЯ С PRO NO 08610  CP(15X67)-CT 27X21P

ДО PRO NO 08609  CP(15X67)-CT(26X20)P

И без отсыла к PRO CP(15X67)-CT 27X21 P

И

ДО PRO NO 09883  CP(15X67)-CT(27X21)P

НАЧИНАЯ С PRO NO 09884 CP(15X67)-CT(25X20)P

И без отсыла к PRO CP(15X67)-CT(25X20)P



Думаю это как то связано с табличками на МКПП. Есть мнения на что влияет?



CP(15X67)-CT(25X20)P Мне кажется это кол-во зубцов шестерни, типа из их отношения можно рассчитать передаточное. Ну или это просто глюк.

Изменено пользователем R_S_RUDENKO
Ссылка на комментарий
Поделиться на другие сайты

Массы авто и моторы на которых она стоит разные и поэтому столь велико разнообразие.

Ищите с подобного авто и тогда точно не промахнетесь.
