Навигационная Система Navidrive Rt4. Распиновка.


icechieff

Рекомендуемые сообщения

Распиновка штатной навигационной системы NaviDrive RT4 и цветного экрана 407 для самостоятельной установки.



peugeot-lab.net - 1.jpg

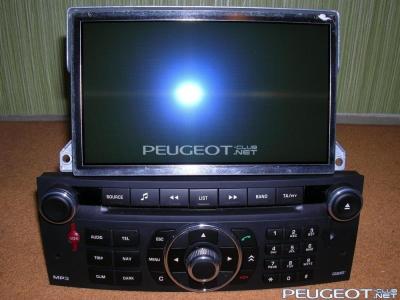

peugeot-lab.net - 2.jpg

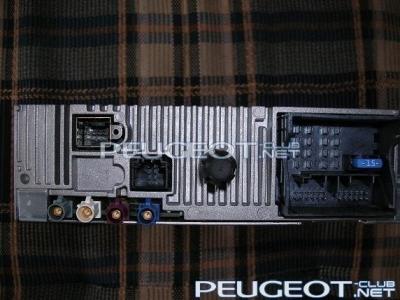

peugeot-lab.net - 3.jpg

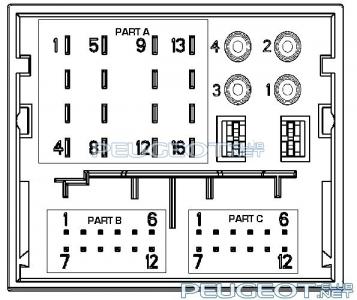

peugeot-lab.net - 4.jpg

Fakra Part A

Pin Signal In/Out Description

1 +SPK-BR O Signal Speaker Back Right

2 +SPK-FR O Signal Speaker Front Right

3 +SPK-FL O Signal Speaker Front Left

4 +SPK-BL O Signal Speaker Back Left

5 -SPK-BR O Ground Speaker Back Right

6 -SPK-FR O Ground Speaker Front Right

7 -SPK-FL O Ground Speaker Front Left

8 -SPK-RL O Ground Speaker Back Left

9 SUPPLY_C-DeV O Power suply of screen

10 CAN_H E/S Signal H CAN bus

11 POS I Position of rectractile screen

12 +PER COM I Main permanent power suply

13 CAN_L E/S Signal L CAN bus

14 ON_CT DEPL O Open/close signal for the retractile screen

15 GND Screen O Ground of screen power suply

16 GND I Main ground



Fakra part B

Pin Signal In/out

1 Video IN 1 + I

2 S.O.S call spk - O

3 Micro - I

4 Audio IN R I

5 BackLight Reg. O

6 Video IN 2 + I

7 Video IN 1 - I

8 S.O.S call spk + O

9 Micro + I

10 Audio In L I

11 Audio In GND I

12 Video IN 2 - I



Fakra part C для подключения CD Changer

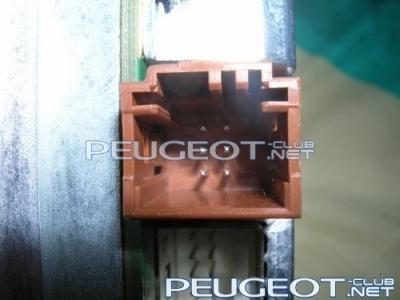

Разъем цветного экрана (коричневый)



peugeot-lab.net - 5.jpg

Pin Signal In/out

1 Power +12v I

2 BackLight Reg. I

3 GND I

4 Unused -

5 Unused -

6 GND I



Подключение экрана к головному устройству

Pin 1 коричневого разъема (экрана) соединяем с Pin 9 Fackra part A.

Pin 3 коричневого разъема (экрана) соединяем с Pin 15 Fackra part A.

Pin 2 коричневого разъема (экрана) соединяем с Pin 5 Fackra part B.

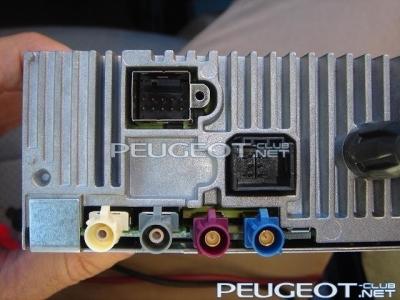

peugeot-lab.net - 6.jpg

Синий разъем антенны (GPS)

Фиолетовый разъем антенны (GSM)

Серый разъем антенны (FM 2)

Белый разъем антенны (FM1 / AM)

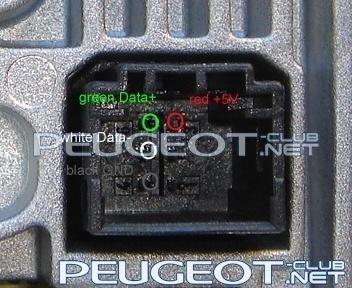

Разъем USB



peugeot-lab.net - 7.jpg

1 - Reserved

2 - Reserved

3 - +5V (red cable)

4 - GND (black cable)

5 - USB Data - (white cable)

6 - USB Data + (green cable)

Ссылка на комментарий
Поделиться на другие сайты

Распиновка штатной навигационной системы NaviDrive RT4 и цветного экрана 407 - что это значит??? можно русифицировать??? или он никогда не покажет родные просторы и не будет лепетать по русски???

Ссылка на комментарий
Поделиться на другие сайты

я недавно видел диск с русскими картами и языком... могу поискать и выложить...

Ссылка на комментарий
Поделиться на другие сайты

я буду очень счастлив!!! так все таки реально??? и как это все проделать? за ранее благодарен!!!

Ссылка на комментарий
Поделиться на другие сайты

на штатную RT4 не проблема, на сколько я понял... может и на RT3 есть, надо посмотреть...

Ссылка на комментарий
Поделиться на другие сайты

скорее всего да, комплекты то продают...

Ссылка на комментарий
Поделиться на другие сайты

если не ошибаюсь, в районе 30-40 тыс.



по мне так за меньшие деньги можно и прикольнее сделать. Где-то видел отчет, выложу...

Ссылка на комментарий
Поделиться на другие сайты

Не я хочу оригинальную.. Тогда буду искать.. Если кто увидит где можно преобрести дайте знать

если не ошибаюсь, в районе 30-40 тыс.



по мне так за меньшие деньги можно и прикольнее сделать. Где-то видел отчет, выложу...

Ссылка на комментарий
Поделиться на другие сайты

Да, я поменял.

была RD4 MP3

поставил RT3

скоро буду поменять на RT4.

Тогда рассказывай что и как делал)
Ссылка на комментарий
Поделиться на другие сайты

Тогда рассказывай что и как делал)

купил полный комплект



РТ3 магнитолу

ГПС антенна

коммуникатор ( для FM/AM )

кабелей

Рамку Экрана

оптический кабель

микрофон

CD ченджер



поехал в сервис и всё установили, ВИН код прописали.

Изменено пользователем icechieff
Ссылка на комментарий
Поделиться на другие сайты

Подскажи где покупал? И во сколько обошлась? Ставил у официалов и сколько взяли?

купил полный комплект



РТ3 магнитолу

ГПС антенна

коммуникатор ( для FM/AM )

кабелей

Рамку Экрана

оптический кабель

микрофон

CD ченджер



поехал в сервис и всё установили, ВИН код прописали.

Ссылка на комментарий
Поделиться на другие сайты

Подскажи где покупал? И во сколько обошлась? Ставил у официалов и сколько взяли?



Я купил полный комплект RT3 ( со всеми проводами ) в Польше, 08.2011 г. ( 400 евро + доставка )



Польский сайт:

http://moto.allegro....l&change_view=1



Потом купил RT4 в 10.2011г., магнитол ( Ebay.de, за 200 евро ) и экран+кабель ( Ebay.es , за 200 евро с доставкой )



у этого продавца купил экран+кабель:

http://www.ebay.es/s...11.c0.m14&_vc=1



Если что-то вижу в интернете сообщу вам, я очень часто покупаю товары через ЕБАЙ.



Ставил в сервисе Пежо 100 баксов. ( Я уже 7 лет ежу на Пежо и в сервисе все меня знают. Поэтому немного скидку делали.)
