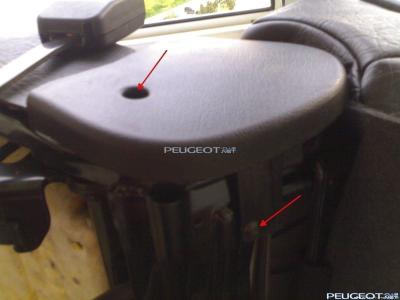

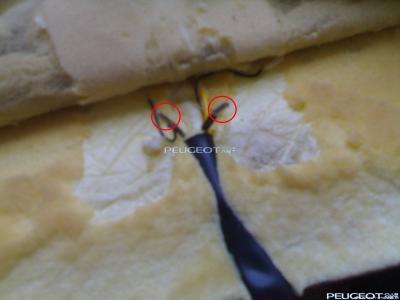

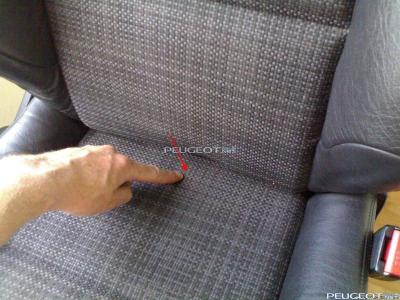

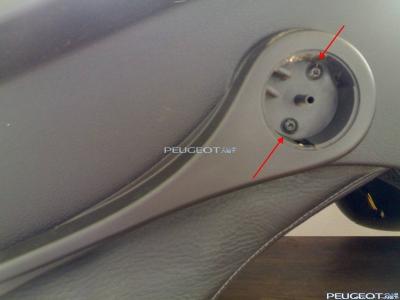

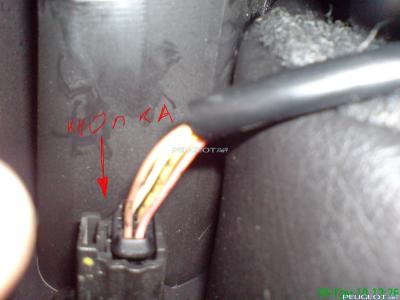

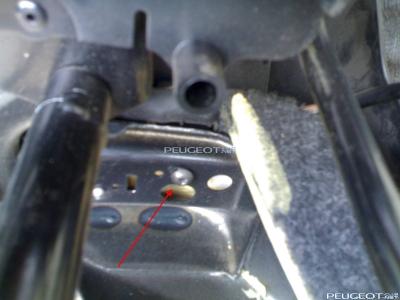

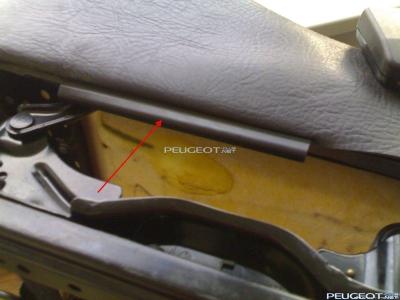

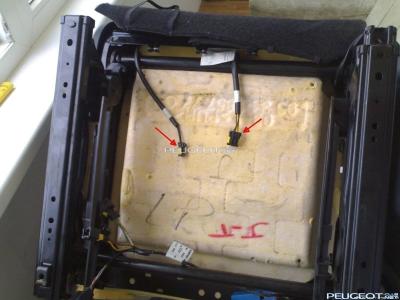

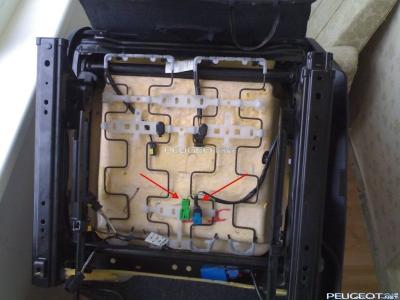

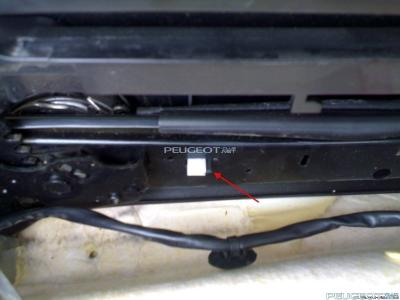

icechieff Опубликовано 27 июля, 2010 Поделиться Опубликовано 27 июля, 2010 Решил начать с пассажирского сидения. Вообщем на все ушло часа 2-3 с перекурами. И о чудо, попогрейка заработала!!! Теперь подробнее. Мое сидение выглядит так, с усиленной боковой поддержкой, кожа с тканью. Забегая вперед, на фото показано место, где находятся контакты. 1. Снять сидение, открутив 4 болта со звездочкой (откручиваются очень легко, сначала ключом, потом и пальцами). Ключ torx 40. 2. Откинуть сидение назад и отсоединить разъемы, идущие от провода в полу, их три, черный, синий и зеленый. На фото черный я уже снял с фиксатора. для сведения провод из пола к сидению крепится на самом сидении фиксаторами, просто покачайте фиксаторы одновременно с силой вытягивая их. 3. Вытащить сидение и поставить на удобный стол. Положить сидение на бок. 4. Прозвонить контакты. Для этого разсоединить все разъёмы. В спинку сидения уходит двойной разъем, а в сидушку – четверной (два желтых провода на датчик присутствия, а два других на подогрев). Так вот провода подогрева должны звониться (R= где-то 2 Ом). 5. Если контакт спинки не звонится, то разорвать канц. ножом по ходу входа провода поролон (примерно на 10 см вглубь) и в месте соединения провода с проводами спирали будет обрыв (отгнивший провод). Чинить, лучше пайкой! 6. Если не звонится контакт сидушки (это 100%), то сидушку от поролона надо рассоединить. Вот тут начинается самое интересное, т.к. у меня никаких веревочек, кряпящих седушку, нет. Снимать надо всю нижнюю часть сиденья, кожа + ткань (это одно целое). Для того, чтобы его снять, со стороны ручника снимаем пластиковую накладку, два шурупа (по-моему torx 20) С обоих сторон снять пластиковые планки, которые натягивают кожу сбоку Со стороны двери снять весь пластиковый кожух. Сначала снять ручку микролифта, поддеть заглушку, там два шурупа Ручку наклона спинки я так и не смог снять, не понял как. Это потом осложнило всю работу. Пластиковый кожух крепится изнутри со стороны ног одним шурупом и посередине защелка С другой стороны тоже шуруп, увидите. Все, теперь снимаем всю сидушку. С стороны ног она просто натянута на каркас. Снимаем ее. Далее там, где входит провод разрезаем поролон под тканью. Для информации к ткани изнутри приклеен мягкий поролон, который в свою очередь приклеен к твердому поролону сидушки. провода проходят между твердым и мягким поролоном. Поскольку у меня все везде проклеено, то просто срываем ткань по всей ширине на глубину 10-12см, аккуратно надрезая поролон. И видим соединение, которое нам и нужно Визуально у меня никаких обрывов здесь не было. Соединение хорошо обжато металлическими скобами. Подергал провода в месте соединения, проводка начала звониться. Но решил не рисковать, пропаял оба контакта. Сборка в обратной последовательности. Поставил, проверил, все заработало! Вот вообщем и все. from www.peugeot-crimea.com/forum/14-10-1 6 Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 3 декабря, 2010 Поделиться Опубликовано 3 декабря, 2010 прозвонил сидушку и спинку все прозваниваеться по 2 ом. есть вопрос- приходит на сидушку четыре провода белый,синий,коричновый, и вроде черный или желтый. так вот два из них тонких (думаю оидет от освещения просто на подсветку кнопки) и два толстый один звониться как "-" а на втором ничего нет.я думаю сто должен быть под напряжением он как бы раздваиваеться и идет на грелку спины и попки,а минусовой кудато на кнопку. причем когда вкючаю кнопку индикатор показывае что все работает, где бы схему взять . посмотрел предохранители все целые где искать напряжение? Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 3 декабря, 2010 Автор Поделиться Опубликовано 3 декабря, 2010 попробую или сегодня попозже или завтра глянуть схемку.... вин скинь в личку... Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 4 декабря, 2010 Поделиться Опубликовано 4 декабря, 2010 у кого есть фото расположение предохранителей в салоне, а то по книжке они в один ряд, а у меня маленькие в два ряда Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 4 декабря, 2010 Автор Поделиться Опубликовано 4 декабря, 2010 Вот схемы подогрева сидений 307:307 подогрев сидений.rar Формат - векторная графика - SVGЕсли не открывает ваш браузер, то смотрим тут чем открыть Ссылка на комментарий Поделиться на другие сайты Поделиться

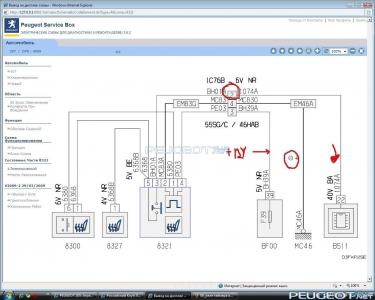

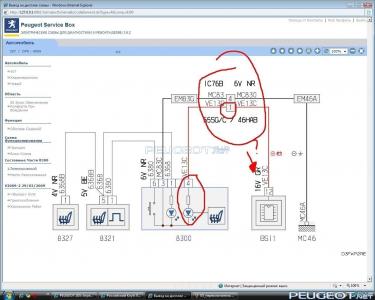

xvitaly Опубликовано 4 декабря, 2010 Поделиться Опубликовано 4 декабря, 2010 +а расшифровка есть? как я понял то 8321,8322-кнопки. 8328-датчик присутствия, 8327-подогрев попы, а 8300,8305- спина?. тогда приход с бси 12 (1 провод)-16вольт,22 (2 провод)-40 вольт. мс55 (3 провод)- ноль, незнаю что такое бфн5 (4провод) но почему там 5 вольт-должен по сути быть ноль Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 4 декабря, 2010 Автор Поделиться Опубликовано 4 декабря, 2010 обычно 5 вольт приходит на светодиод кнопки... попозже попробую выложить поблочную с расшифровкой... Ссылка на комментарий Поделиться на другие сайты Поделиться

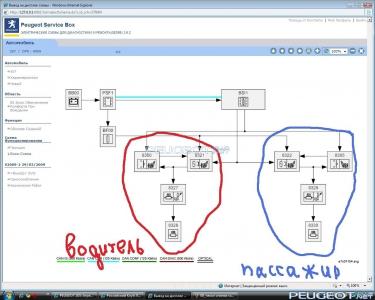

icechieff Опубликовано 5 декабря, 2010 Автор Поделиться Опубликовано 5 декабря, 2010 В общем так: в прикрепленном файле схема на общие блоки и подробные на схемы для обогрева водительского сидения, для пассажирского аналогично водительскому. обогрев.rar Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 5 декабря, 2010 Поделиться Опубликовано 5 декабря, 2010 разобрался у меня из бси нету подачи токас клемы 12 и 22. спаибо что делать пока незнаю Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 5 декабря, 2010 Поделиться Опубликовано 5 декабря, 2010 кстате я так и не смог отстегнуть зеленую фику ,сначала отогнул красный крокодильчик и тянул и ничего Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 5 декабря, 2010 Поделиться Опубликовано 5 декабря, 2010 подскажа пожалуйста где находиться это бси Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 5 декабря, 2010 Поделиться Опубликовано 5 декабря, 2010 хочу посмотреть выходит ли ток с зтого бси Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 5 декабря, 2010 Автор Поделиться Опубликовано 5 декабря, 2010 Блок BSI вместе с предохранителями в салоне. Сам BSI никуда ток не дает (тем более такой большой), он только включает реле с которого все идет... Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 6 декабря, 2010 Поделиться Опубликовано 6 декабря, 2010 да но ведь по схеме с клемы 12 что на бси идет на кнопку 16 вольт ,а с клемы 22-40вольт. или я неправильна расшифровал? Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 6 декабря, 2010 Автор Поделиться Опубликовано 6 декабря, 2010 откуда там 16 вольт, и тем более 40??? Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 6 декабря, 2010 Поделиться Опубликовано 6 декабря, 2010 если по простому 1-на вводе,2-4провода подогрев на попу и датчик присутсвия,3-2клемы спина,4 у меня вроде нет. так вот на 1 - провода43 второй прозваниваеться 12вольт, а на остиальных как ноль. по схеме 3провод должен быть ноль а 1,4 на бси. вопрос а что на проводах 1,4 должно быть? Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 6 декабря, 2010 Автор Поделиться Опубликовано 6 декабря, 2010 Очень извиняюсь, но даже после 5 прочтения запутался с цифрами.... то-ли пункты, то-ли номера... ни*уя не понял))) Ссылка на комментарий Поделиться на другие сайты Поделиться

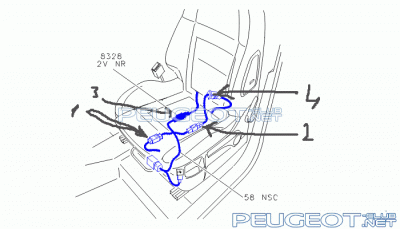

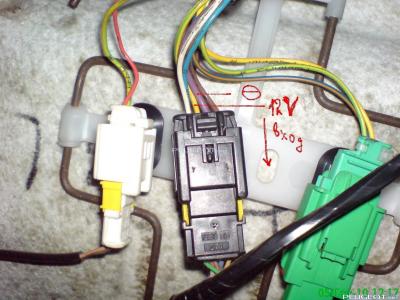

xvitaly Опубликовано 6 декабря, 2010 Поделиться Опубликовано 6 декабря, 2010 извеняюсь что может я путаю начнем со стрелочки 2-єто 4-х жильній провод на датчик присутсвия и попугрейку, стрелочка 3- єто подогрев спині и там 2х жильній провод,а вот стрелкой 4-у меня вроде как нет.самое главное єто стрелка 1-там 4х жильній провод и как я по замерам понял (входящие провода)-у меня на третем проводе 12вольт . на четвертом-ноль(по схеме так и есть), а вот провода 1,2идут на єтот БСИ. вопрос в том что на єтих проводах должно быть Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 6 декабря, 2010 Автор Поделиться Опубликовано 6 декабря, 2010 а что значит вопрос у провода 16V GR? GR - это обозначение цвета (в данном случае вроде черный), а 16V - просто номер провода... Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 7 декабря, 2010 Поделиться Опубликовано 7 декабря, 2010 имелось ввиду что на этот провод должно приходить с бси. а точнее на два провода идущих с бси. Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 7 декабря, 2010 Поделиться Опубликовано 7 декабря, 2010 нот сфоткал как смог залесть .интересует что должно быть на корричновым и синем с белым проводе? 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 7 декабря, 2010 Автор Поделиться Опубликовано 7 декабря, 2010 что за датчик присутствия? зачем он на водительском месте? Ссылка на комментарий Поделиться на другие сайты Поделиться

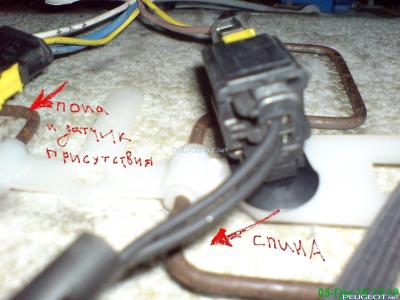

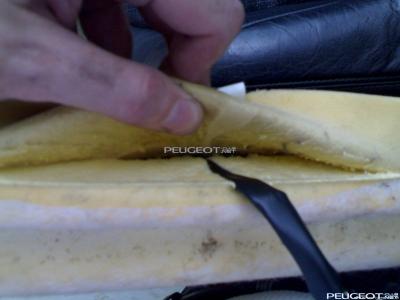

xvitaly Опубликовано 7 декабря, 2010 Поделиться Опубликовано 7 декабря, 2010 у тебя вначале пункт 4. сегодня разобрался,делал по ттвоему совету снимал сначала сидения пассажира и вот тогда и появились вопросы каторые я вам задавал, сегодня снял сидение водилы(было с удобной стороны, а все работы делал прямо в салоне). прозвонил и оп попа незвониться .разобрал по фотографиям -обрыв нитей в двух местах поетому от паралона отдирал почти всю сидуху, припоял заработало. причем заработало и со стороны пассажира (вроде, времени небыло но реле щелкнуло и стало потеплее покрайнее мере я так думаю-несмог ли я нагреть своим телом). пока ковырялся обнаружил что пол под ногами водителя мокрый, теперь надо искать откуда водичка. ОГРОМНОЕ СПАСИБО 007 за фото 2 Ссылка на комментарий Поделиться на другие сайты Поделиться
icechieff Опубликовано 7 декабря, 2010 Автор Поделиться Опубликовано 7 декабря, 2010 Поздравляю с победой!) Ссылка на комментарий Поделиться на другие сайты Поделиться
xvitaly Опубликовано 8 декабря, 2010 Поделиться Опубликовано 8 декабря, 2010 вот таких парней и побольше....... еще раз спасибо за труды 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
