Ремонтируем Подогрев Сидений Своими Руками

[icechieff]

Плюсика в нижнем правом углу вполне достаточно. Засмущал)))

[alex116]

Отремонтировал по советам с первого поста. Вся остальная инфа не нужна.. В моём случае обрывы были на пассажирском сидение: и на подушке и на спинке. Когда спаял, проблемы были с укладкой провода на место в в подушке для сидения(обрыв был практически в месте соединения со спинкой). Кое-как уложил, думаю что долго не проработает.

[icechieff]

А обшивка сидения приклеена к паралону? Если нет, можно подсунуть обогрев типа Емеля УК-2...

[KORG]

В общем так:



в прикрепленном файле схема на общие блоки и подробные на схемы для обогрева водительского сидения, для пассажирского аналогично водительскому.



обогрев.rar



007 Добрый день.Подскажите пож.В один прикрасн день перестали работ. обогревы.Здесь начитался-и не совсем понял?-если тупо прозванить на входе в спинку или сидуху я увижу напряжение то дело просто в нагривателяч которые находятся по обшивкой?Еще забыл написать-при нажатии кнопок влючения обогрева реле клацает-думаю что все рабочее?Зарание благодарен!

[icechieff]

На входе в спинку надо измерять напругу, а отдельно спинку на разрыв...

[KORG]

В сидуху тоже самое?Спосибо заранее!

[icechieff]

Конечно, разницы то никакой...

[Сергей]

Отлично все описано! Разобрался без проблем немного хочу дополнить!!

[Сергей]

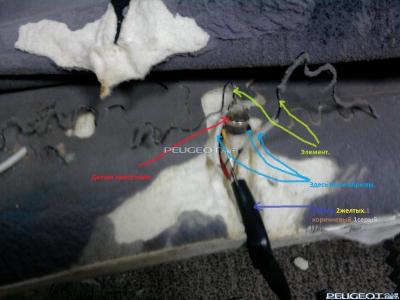

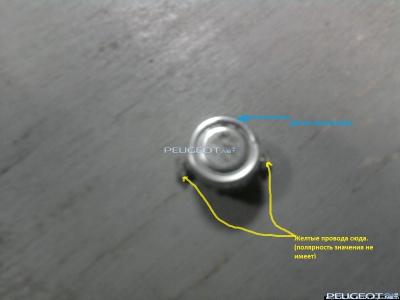

что за датчик присутствия? зачем он на водительском месте?

Я тоже не пойму, зачем он на водительском сиденье? но факт в том, что он есть. И если он не работает или оторван провод ,не работает ни спинка, ни попа..пробовал его напрямую все работает только пустое сиденье тоже греется.

[icechieff]

Я тоже не пойму, зачем он на водительском сиденье? но факт в том, что он есть. И если он не работает или оторван провод ,не работает ни спинка, ни попа..пробовал его напрямую все работает только пустое сиденье тоже греется.

Если от него зависит обогрев, то понятно. Я то подумал, что на него завязан сигнализатор непристегнутого ремня)))

[Nevermind]

наверное это не датчик присутствия а регулятор температуры. типа резистора который при определенной температуре уменьшает или выключает нагревательный элемент. по крайней мере я так думаю...

[jons]

У меня дапустим горит подсветка Вкл обогрева когда садишся гаснет но не греет в чем беда

[NIKOLAS]

а что значит вопрос у провода 16V GR? GR - это обозначение цвета (в данном случае вроде черный), а 16V - просто номер провода...

16V GR означает 16-ти контактный серый разъем.



Для сведения: идентификация разъемов по цветам (цвета по-французски).



Белый BA

Голубой BE

Бежевый BG

Серый GR

Желтый JN

Коричневый MR

Натуральный NA

Черный NR

Оранжевый OR

Красный RG

Розовый RS

Зеленый VE

Фиолетовый VI

Зеленый/Желтый VJ

Изменено 4 января, 2012 пользователем icechieff

[icechieff]

Цвета у нас есть тут: https://peugeot-lab.net/forum/topic/699/

[NIKOLAS]

Все так и есть, просто я уточнил по поводу разъема. Вообще у французов КРАЙНЕ редко провода обозначаются на схеме цветом, только номер/обозначение провода.

[Peugeot Fan]

Вот схемы подогрева сидений 307:

307 подогрев сидений.rar



Формат - векторная графика - SVG

Если не открывает ваш браузер, то смотрим тут чем открыть









а что ето за коробка BFH5 с F39???

[Peugeot Fan]

а что ето за коробка BFH5 с F39???





и где она находится???

[Бычин Виктор]

добрый день, пыжеводы.

во первых спасибо за статью и фотки, без них не рискнул бы делать.

у меня 307, кнопка горит,подогрев не работает.

снял и разобрал водительское сиденье быстро. не мог сходу снять ручку регулировки спинки. поддел равномерно с двух сторон и сдернул. сломал защелки. ну да как потом оказалось и без них держится неплохо.

прозванивал мультиметром- обрыв. стал потихоньку отрывать ткань с верхним слоем поролона- получается коряво, кусками и неравномерно. решил, что лучше сначала отделить ткань. получилось лучше. стал местами доставать из верхнего слоя поролона спираль и прозванивать участками. достал спираль в 4х местах. обрыв оказался визуально видимым (и подгоревшим) когда добрался до середины седушки, там поперечное углубление в сиденье и переход спирали с задней части подушки на переднюю. (как я понял схему раскладки нагревательной спирали- от середины сиденья сзади по правой стороне сидушки потом в центре, по углублению, переход на правую переднюю часть, потом левая передняя часть, переход в центре по углублению на левую заднюю часть и сборка сзади .)

пропаял обрыв, заизолировал, сделал надрез в подушке глубиной миллиметров 10 и в него уложил провода в месте перехода проводки с передней части подушки на заднюю.

машина уже пожившая и там начал поролон разрушаться и провода видимо поднатянулись ну и сломались.. собрал. обратно спираль укладывал и точечно приклеивал суперклеем. работает. только ткань отделенная от поролона стала сборить, и спираль, которую доставал стала прощупываться. как бы не порвать случайно...

придется еще раз снять сиденье и проложить тонкий войлок (или геотекстиль ну или еще что) между тканью сиденья и поролоном и прошить как- то. может по шву возле боковой поддержки, чтоб не заметно было... ну это в другой раз.

[icechieff]

есть еще клеевой спрей в балончиках, можно им попробовать...

[dimon405]

Я пробовал его на потолке.Дорогое фекальное удовольствие. Не держит ни фига, а стоит как самолет. Обычный пва в пластмассовом ведре в сто раз лучше.

[Бычин Виктор]

вчера прошил сиденье по шву сидушки и боковой поддержки. ткань натянулась, нитки в цвет, не заметно. проводка не прощупывается. подложил геотекстиль в один слой. . попутно проклеил разрушающийся поролон. поживет еще сиденье... да и разбирать потом просто- распорол нитки и полный доступ к нагревателю.

[lev5429]

Я пробовал его на потолке.Дорогое фекальное удовольствие. Не держит ни фига, а стоит как самолет. Обычный пва в пластмассовом ведре в сто раз лучше.

да ладно, эти сказки можете в другом месте рассказывать, берите клей по предназначению и клейте по технологии, все замечательно держит, а пва хорошо только бумагу да картон клеит

[Peugeot Fan]

может мне кто-нибудь сказать, что если на попогрейки R-1,6 ; а на спине R-1,3 прозванивается.ето значит то что обрывов нет или я неправ? И что можна еще прозванить?



[dimon405]

Если сопротивление у проводов есть, значит обрыва нет, должен работать.

[Peugeot Fan]

У меня при нажатии на кнопку незагарается индекатор .

Проверил провода до сидухи ток есть и до реллешки тоже доходит.

Как проверить релле на включение?
