Электрика Peugeot 307

[icechieff]

По просьбе соклубника выкладываю электрические схемы стоп-сигналов (в том числе и блок-схема) и схемы поворотников (тоже с блок-схемами). Схемы для Peugeot 307 SW (full CAN, примерно с 2005 г.в.) брал для схем OPR 10300



Схемы качать тут: http://depositfiles....files/gs9c1kkjk

Программка для просмотра схем в формате .svg (после установки схемы будут открываться в обычном браузере - IE, Opera, и т.д.): http://depositfiles....files/oa1s60er4

[Igorwinn]

Огромное СПАСИБО! схемку нигде не мог найти!



Так же интересует схемка по фонарю заднего хода

ситуация: при включении задней противотуманки одновременно горит и зад.ход



при вкл задней передачи ничего не горит



мультиметром проверено- связи между двумя лампами нет, управляется из BSI



На сервисе прочитана ошибка КЗ датчика заднего хода ((



1 куда приходят провода от включателя на КПП на BSI?

и сидит ли один из них на массе?

[icechieff]

Электрические схемы лампы заднего хода и блок схемы к нему.

Автомобиль тот же: Peugeot 307 SW (full CAN, примерно с 2005 г.в.) брал для схем OPR 10300



схемы тут: http://depositfiles....files/jkrakz7h5



P.S. В схемы не вникал, но нашел много, и сделал много с подписями, так что не проблема разобраться)

А по поводу одновременно горящих противотуманки и заднего хода - внимательно проверьте массу на фонарях задних...

[Igorwinn]

Стопы реанимировал зачисткой контактов в раэъеме BSI



долго искал нужный разъем. понял, что разъем 16V VE - 16 контактов(зеленый) но что такое VE?



Так же завтра искать разъем для реанимации зад.хода 16V NR - Какой он?

[icechieff]

долго искал нужный разъем. понял, что разъем 16V VE - 16 контактов(зеленый) но что такое VE?

Так же завтра искать разъем для реанимации зад.хода 16V NR - Какой он?

NR это черный

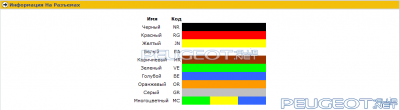

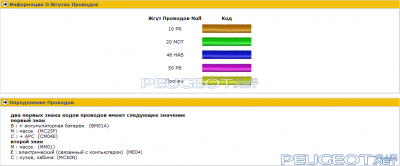

Вот нашел таблицы цветов:

[Igorwinn]

Победил таки неисправность фонаря заднего хода.



видимо до меня (в первых руках) к машине был допущен не тот электрик.



в разъемы (в мамы) совался толстый щуп, который раз *** такие дырище, что контакта просто не было.



уж очень нежные у французов мамочки и чтоб восстановить, нужно вынимать контакт из разъема.



Так же обратил внимание, что в задних фонарях под лампы цоколя стоят- полное дерьмо. лампы болтаются контакт пропадает по схеме "уезжай, пока работает!"



Спасибо max-pain за совет по концевику сигнала тормоза. Подклинивал, изредка не включаясь. МЫ ТО РАБОТУ СТОПОВ НЕ ВИДИМ!!!!. заливкой его ВД-40 восстановилась должная плавность хода и срабатываемость.



Огромное СПАСИБО icechieff за схемы. без них я бы разворотил всю машину.

[icechieff]

Если не сложно, сделай отдельную тему с рассказом, а то боюсь тут в схемах потеряем мы бесценный опыт...

[Igorwinn]

Желаю на 307 SW установить фаркоп.





В нете нашел развязку электричества на релюшках. Собрал. теперь хочу найти постоянный + питания в багажнике, дабы освещение прицепа не зависило от зажигания.



под левой задней обшивкой обнаружил пару разъемчиков.



1 есть ли возможность подключиться не кромсая проводку?



2 есть ли на этих разъемах постоянное питание и как можно по этим проводам подать такое? (чтоб не тянуть соплю из-под капота) задний прикуриватель отключается...



3 схемка и подключение (назначение) разъемов. (если назначение не принципиальное - использовать провода для подвда питания из-под капота)



Заранее благодарен!

[icechieff]

а сзади разъем не для чейнджера / навигации?

скинь номера разъемов, или проводов, чтоб знать что смотреть...

[Igorwinn]

а сзади разъем не для чейнджера / навигации?

скинь номера разъемов, или проводов, чтоб знать что смотреть...

Очередное вскрытие левой обшивки багажника показало наличие ДВУХ незадействованых разъемов:



1 красный цвет силовой надпись J504, 2пин 1задейств. провод сечением ок 4кв мм красный надпись 168261611*BH38*2 в эконом режиме +нет

2 оранж цвет надпись не найдена, 10пин 5задейств провода:

белый надпись 115791511

фиолет надпись BEOBR присутствует в эконом режиме +12в

Голубой

коричневый

красный

Написал все, что прочиталось.

[icechieff]

Электрические схемы проводки сзади слева (проводка к прицепу).

Автомобиль тот же: Peugeot 307 SW (full CAN, примерно с 2005 г.в.) брал для схем OPR 10300

Выложил сюда: http://depositfiles.com/files/jba5cjzy1

[cxx]

Всем Привет! Хочу спросить, может ко сталкивался с такой проблемой пежо 307 дв 1.6, при включение зажигания консоль приборной панели загорается всё в порядке стоит включить стартер, консоль приборной доски гаснет до тех пор пока машина заведётся. Машина работает без проблем.

[icechieff]

Только недавно читал тут о таком... А сейчас немогу найти...

[voldmr]

здравствуйте. ситуация следующая - хотел поставить на свой 307 противотуманные фары - приехал к оф/д и насчитали мне....короче. говорят - на машине противотуманки вообще не предусмотрены - поэтому нужно менять подрулевой переключатель (который стОит что-то вроде 9 штук), тянуть проводку и т.д и т.п. в общем - уехал я ни с чем. Вопрос такой - я в инете читал где-то, что у всех рестайлинговых 307-ых подведены провода и к переднему бамперу, там где заглушки, и подрулевой переключатель можно тоже использовать тот что есть без всякой замены. может самому попробовать поставить - только вот как программировать подрулевой? короче - и хочется, и колется....



З.Ы. или как вариант - тупо поставить противотуманки и вывести кнопку куданть, но это совсем колхоз будет....

Изменено 15 августа, 2011 пользователем voldmr

[icechieff]

а на подрулевом слева есть крутилка противотуманок? если есть, то с подрулевым все ок. а вот с разъемами противотуманок надо лезть и смотреть.... скорее всего есть... а даже если нет, то с блока предохранителей протянуть не проблема...

[voldmr]

а на подрулевом слева есть крутилка противотуманок? если есть, то с подрулевым все ок. а вот с разъемами противотуманок надо лезть и смотреть.... скорее всего есть... а даже если нет, то с блока предохранителей протянуть не проблема...



крутилка есть. ей задняя противотуманка включается. а мозги не нужно будет перепрошивать?

[icechieff]

крутилка есть. ей задняя противотуманка включается. а мозги не нужно будет перепрошивать?

95%, что надо просто в BSI включить опцию передних противотуманок...

[voldmr]

95%, что надо просто в BSI включить опцию передних противотуманок...



ок. буду искать умельцев тогда

[icechieff]

Я бы не доверился) Надо тупо приехать к тем у кого есть pp2000, и чтоб они просто включили передние птф. после того как включат, поверни на левом рычажке крутилку противотуманок, если на приборке загорится значек передней противотуманки (зеленый), значит все ок. а дальше лучше САМ протяни проводку, если ее нет... так надежнее)

[benzinich]

А есть схемка замка багажника для 307го 3х дверного? за что какой провод отвечает? ибо не могу вкурить в принцип его работы до конца... как он возвращает защелку в исходное положение для закрытия. у меня отщелкивает при нажатии на кнопку-микрик в ручке открытия и багажник открывается, а далее не возвращается защелка и закрыть уже не возможно багажник...(((

Изменено 25 сентября, 2011 пользователем benzinich

[icechieff]

А есть схемка замка багажника для 307го 3х дверного? за что какой провод отвечает? ибо не могу вкурить в принцип его работы до конца... как он возвращает защелку в исходное положение для закрытия. у меня отщелкивает при нажатии на кнопку-микрик в ручке открытия и багажник открывается, а далее не возвращается защелка и закрыть уже не возможно багажник...(((

думаю тут дело в замке... вечерком гляну схемы, но для точности нужен вин

[benzinich]

Сегодня снова его мучал. Кажется - да. дело в механике замка. Но интересно все таки как питание приходит, несколько в голове не укладывается схема работы моторчика совместно с механической частью. vin VF33ANFUC82142008 завтра думаю на разборке поискать б/у замок ибо этому похоже я ума не дам... а ведь сам его сломал похоже... просто разобрав его...((((

[icechieff]

все что есть, но ничего полезного там нет...

схемы замка багажника 307.rar

[benzinich]

Спасибо все равно.

[benzinich]

Чет я скачал кучу книжек по пежо, сайтов перелопатил, скачал schematic, а все равно не могу найти за что какое реле отвечает и где оно вообще расположено? есть чем помочь? очень надо реле ABS найти. в том блоке, который под капотом
