День добрый нужна схема от датчика абсолютного давления до...

VF33CRFNB82128517

Ссылка на комментарий
Поделиться на другие сайты

Добрый день. Интересует электросхема штатных ДХО на Пежо 301 (VIN) VF3DDNFP0DJ749337

13401.ZIP

VF33HNFUB83245376 необходима электрическая схема АБС



9816.ZIP

Ссылка на комментарий
Поделиться на другие сайты

VF33HNFUB83245376 необходима электрическая схема АБС ! Загорелась лампа АБС, стоп, чек! Куда смотреть?

На коды ошибок в диагностическом приборе смотреть.

Ссылка на комментарий
Поделиться на другие сайты

Доброго времени суток, ищу схему климат контроля Peugeot Partner 2011. VF37J9HXCBJ756611 ,

Не отключается, и не регулируется скорость вентилятора отопителя.

Изменено пользователем Viktor8585
Ссылка на комментарий
Поделиться на другие сайты

Доброго времени суток, ищу схему климат контроля Peugeot Partner 2011. VF37J9HXCBJ756611 ,

Не отключается, и не регулируется скорость вентилятора отопителя.

смотрите модуль управления вентилятором,встроенный в мотор отопителя

Ссылка на комментарий
Поделиться на другие сайты

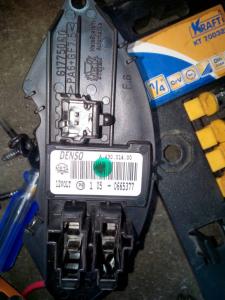

Он залит компаундомIMG_20180623_163002.jpeg

Поэтому нужна хоть какая то схема управления мотором

Изменено пользователем Viktor8585
Ссылка на комментарий
Поделиться на другие сайты

Если  вентилятор работает,то уже все везде приходит.

Два силовых  - минус постоянных,а плюс через реле после запуска мотора.

Два силовых  - непосредственно на мотор  ---- работает ЕСТЬ.



Два слаботочных тонких управление с климатики  можете тестером увидеть изменение напряжения.

Ссылка на комментарий
Поделиться на другие сайты

Понятно, спасибо, изменения напряжения нет. Думал вдруг, цифрой управляется модуль.

Я все о том,что проблема в модуле у вас,а не в управлении даже если и цифрой

Ссылка на комментарий
Поделиться на другие сайты

Добрый вечер, можно схему подкапотки ,Пежо партнёр 2001г

Вин: VF35FRHYU60406907

На диагностике сказали, есть ошибка по расходомеру, датчику температуры,датчик распредвала,

И вентиляторы охлаждения не работают и распиновку мозгов.



Sent from my ZTE BLADE V0720 using Peugeot Lab mobile app

Изменено пользователем Pahtet1993
Ссылка на комментарий
Поделиться на другие сайты

Добрый вечер, можно схему подкапотки ,Пежо партнёр 2001г Вин: VF35FRHYU60406907 На диагностике сказали, есть ошибка по расходомеру, датчику температуры,датчик распредвала, И вентиляторы охлаждения не работают и распиновку мозгов

схемы "подкапотки" нет и врядли они найдется в таком виде, бывают схемы по функционалу, их можно заполучить через программы СЕДРЕ или схематику,

причем их может быть несколько вариантов, если есть у кого доступ к платному контенту на сервере ПСА, то есть вероятность, что по ВИНу помогут выдернуть нужную часть схемы.

"распиновок" как таковых тоже нет, попадается в некоторых схемах по пинам и проводам описание, но оно не всегда точное и не всегда там есть все, что на самом деле разведено.

Лучший вариант или самому скачать софт и использовать, или найти под боком знающего человека.

Ссылка на комментарий
Поделиться на другие сайты

Здравствуйте. Хочу при себе иметь принципиальные схемы по 307 SW, 1.6 hdi, 2007г.

VF33H9HVC85111331

Ссылка на комментарий
Поделиться на другие сайты






Здравствуйте. Хочу при себе иметь принципиальные схемы по 307 SW, 1.6 hdi, 2007г. VF33H9HVC85111331

https://rutracker.org/forum/viewtopic.php?t=4701930

Ссылка на комментарий
Поделиться на другие сайты






Переход невозможен

Все нормально с ссылкой, говорим спасибо РКН и учимся обходить блокировки...

Ссылка на комментарий
Поделиться на другие сайты

Все нормально с ссылкой, говорим спасибо РКН и учимся обходить блокировки...

Тогда как обойти?
Ссылка на комментарий
Поделиться на другие сайты

Тогда как обойти?

ну поищите, а то вынуждаете закон нарушать! :)



там ничего сложного нет,

есть же всякие прокси, торы ...ищите...

Ссылка на комментарий
Поделиться на другие сайты

Помогите пожалуйста!

Не могу разобраться в подключении датчиков кислорода. Блок ЭБУ ДВС: Valeo J34P-AAE. Peugeot 206 седан 1.4 VIN: VF32BKFWA9D002773 иранской сборки. Все схемы, которые нашел не от моей машины.

Если Ваша схема будет соответствовать моему авто, отправляю на баланс 300 рублей. Спасите, нужна машина.

Ссылка на комментарий
Поделиться на другие сайты

Схема:
svgLoader_Model.pdf
Расшифровка:

1350 : верхний кислородный датчик
1313 : датчик частоты вращения двигателя /
1120 : датчик детонации /
1225 : шаговый электродвигатель регулирования холостого хода
1220 : датчик температуры охлаждающей жидкости двигателя
1316 : датчик положения заслонки
1312 : датчик давления воздуха на впуске
7001 : манометрический выключатель, действующий от давления жидкости усилителя рулевого управления
1240 : датчик температуры впускаемого воздуха
1135 : катушка зажигания
1620 : датчик скорости автомобиля /
1270 : сопротивление системы обогрева карбюратора или модуля заслонки
Ссылка на комментарий
Поделиться на другие сайты

[quote name="AlexelA"

Ваш ответ похож на истину. Пойду пробовать. Если получится и схема верная, с меня обещанное.

Один момент, с вашего позволения. Какие провода (черный, серый) с каких пинов подключать? Цвет провода #3 с датчика и где #4 с датчика по схемам?

Черный цвет - плюс, по схемам #3, серый провод - минус, на схеме #4. Верно?

Изменено пользователем Elektrik78
Ссылка на комментарий
Поделиться на другие сайты
